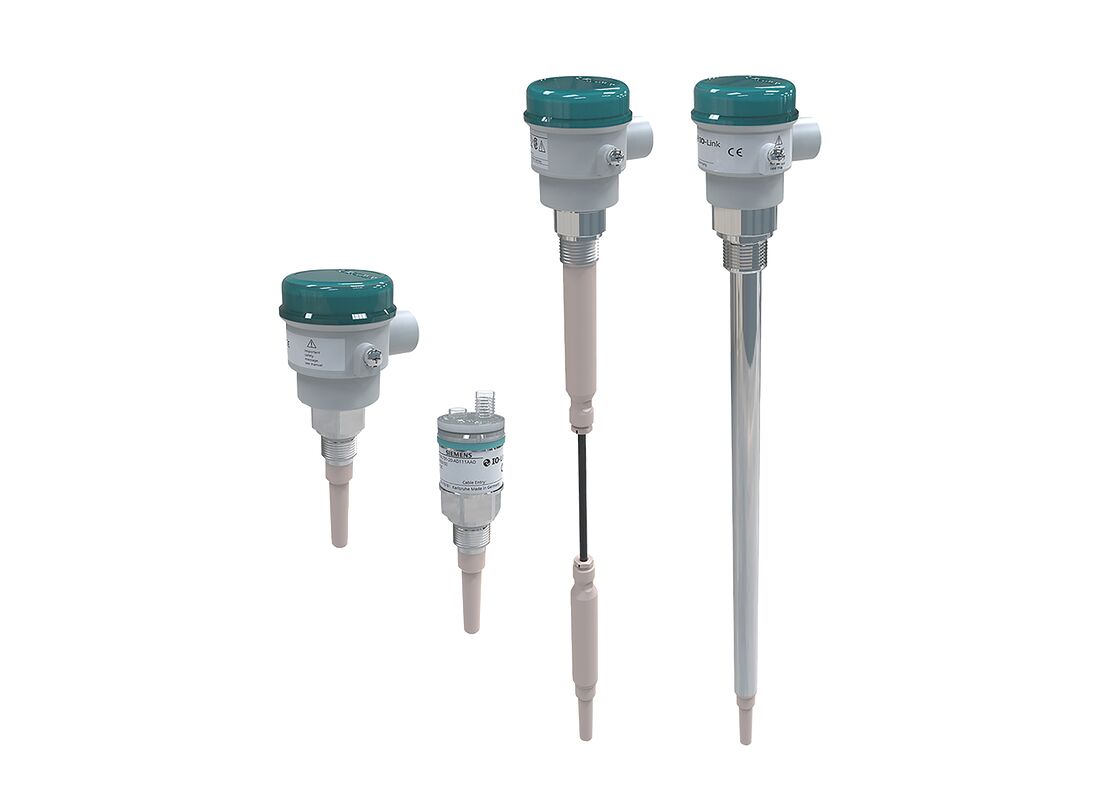

SITRANS LCS100 - это универсальный переключатель точечного уровня, предназначенный для обнаружения уровня в жидкостях, твердых веществах, слизнях, пенях и интерфейсах.с опциями для пластиковых или нержавеющей стальной процессовых соединений и гибких расширений зондов с прутками/кабелями.
SITRANS LCS100 предлагает гибкие длины вставки, начиная с 92 мм (3,6 дюйма), и обеспечивает универсальную производительность в различных приложениях на сосудах и трубах.Его передовая конструкция обеспечивает точное, повторяемая производительность переключателей.
Зонд PPS (необязательно PVDF) и дополнительные материалы PEEK обеспечивают отличную химическую устойчивость с температурным диапазоном работы от -40 до +125 °C (-40 до +257 °F).Конструкция полностью в горшке обеспечивает надежность в вибрирующих условиях, таких как возбужденные резервуарыПри использовании с защитной крышкой SensGuard, LCS100 защищен от стрижки, ударов и абразии в сложных процессах.
Доступен с корпусами из нержавеющей стали или полиэстера и опциями подключения процесса из нержавеющей стали или PPS.
| Спецификация |
компактный (7ML701 и 7ML700) |
Расширенные (7ML702 и 7ML703) |
| Принцип измерения |
Определение емкостного уровня |
Определение емкостного уровня |
| Измеренная переменная |
Изменение пикоФарада (pF) |
Изменение пикоФарада (pF) |
| Повторяемость |
2 мм (0,08 дюйма) |
2 мм (0,08 дюйма) |
| Выходной сигнал |
Выход сигнализации: 8/16 мА или 4...20 мА, двухпроводная петля или IO-Link, PNP, NPN
Выход переключателя: 4-проводное реле (общего назначения) или транзистор (внутренне безопасный)
Безопасный режим: минимум или максимум.
|
Выход сигнализации: 8/16 мА или 4...20 мА, двухпроводная петля или IO-Link, PNP, NPN
* IO-Link недоступен с кабельной версией
Выход переключателя: 4-проводное реле (общего назначения) или транзистор (внутренне безопасный)
Безопасный режим: минимум или максимум.
|
| Окружающие условия |
Место проведения: в помещении и на открытом воздухе
Температура окружающей среды: -40...+85°C (-40...+185°F)
Температура хранения: -40...+80°C (-40...+176°F)
Категория установки: I
Степень загрязнения: 4
|
Место проведения: в помещении и на открытом воздухе
Температура окружающей среды: -40...+85°C (-40...+185°F)
Температура хранения: -40...+80°C (-40...+176°F)
Категория установки: I
Степень загрязнения: 4
|
| Средние условия |
Относительная диэлектрическая постоянная εr: Min. 1.5
Температура процесса: -40...+125°C (-40...+257°F)
Давление (сосуд): -1...25 бар (363 psi) - нержавеющая
-1...10 бар (146 пс) - ППС
|
Относительная диэлектрическая постоянная εr: Min. 1.5
Температура процесса: -40...+125°C (-40...+257°F)
Давление (сосуд): -1...25 бар (363 psi) - расширения стержней
-1...10 бар (146 psi) - Расширения кабелей
|
| Степень защиты |
Оборудование Ø65 мм: тип 4X/IP68
Оборудование Ø35 мм: тип 4X/IP68
Вход кабеля: 1⁄2 дюйма NPT или M20 x 1.5
|
Оборудование Ø65 мм: тип 4X/IP68
Вход кабеля: 1⁄2 дюйма NPT или M20 x 1.5
|
| Длина датчика (номинальная) |
92 мм (3,6 дюйма) |
300- Что?4,000 мм (11.8...157 дюймов)
400- Что?20,000 мм (15.7...787 дюймов) - кабельная версия |
| Материал соединения процесса |
Подключение: 316L из нержавеющей стали или PPS; Процессная уплотнитель: FKM (необязательно FFKM); Датчик: PEEK или PPS или PVDF |
Подключение: 316L из нержавеющей стали или PPS; Процесс уплотнения: FKM (необязательно FFKM); Датчик: PPS или PVDF; Расширение: Труба 316L Кабель: FEP в ящике |
| Соединение (оборудование 65 мм) |
Терминальный блок или M12 x 1 согласно IEC 61076-2-101 |
Терминальный блок или M12 x 1 согласно IEC 61076-2-101 |
| Соединение процесса |
Нить: G 1⁄2", G 3⁄4", G 1", NPT 3⁄4"; Тризажиматель DN25 (1"), DN40 (11⁄2"), DN50 (2"); DIN 32676 Тип A и Тип C; Фланц DN 25, 40, 50; ASME 1", 11⁄2", 2" |
Нить: G 3⁄4", G 1", NPT 3⁄4"; фланцевая DN 25, 40, 50; ASME 1", 11⁄2", 2"; адаптеры для G 11⁄2", NPT 11⁄4", NPT 11⁄2" |
| Силовое питание |
Стандарт:
• 4 провода с реле: 9...33 В постоянного тока
• 2 провода с петлей 8/16 или 4...20 мА: 9...33 В DC
• IO-Link/PNP/NPN: 10...30 В постоянного тока
Совершенно безопасно:
• 2 провода с петлей 8/16 или 4...20 мА: 10.8...30 В постоянное
|
Стандарт:
• 4 провода с реле: 9...33 В постоянного тока
• 2 провода с петлей 8/16 или 4...20 мА: 9...33 В DC
• IO-Link/PNP/NPN: 10...30 В постоянного тока
Совершенно безопасно:
• 2 провода с петлей 8/16 или 4...20 мА: 10.8...30 В постоянное
|
| Сертификаты и одобрения |
Общее назначение: CE, UKCA, FM, CSA
ATEX II 1G, 1/2G Ex ia IIC
ATEX II 1D, 1/2D Ex ia IIIC
IEC Ex ia IIC, IEC Ex ia IIIC (включая и исключение)
FM/CSA IS Класс I, II, III, Div. 1, группы A...G
Защита от переполнения: WHG (Германия) VLAREM
|
Общее назначение: CE, UKCA, FM, CSA
ATEX II 1G, 1/2G Ex ia IIC
ATEX II 1D, 1/2D Ex ia IIIC
IEC Ex ia IIC, IEC Ex ia IIIC (включая и исключение)
FM/CSA IS Класс I, II, III, Div. 1, группы A...G
Защита от переполнения: WHG (Германия) VLAREM
|
