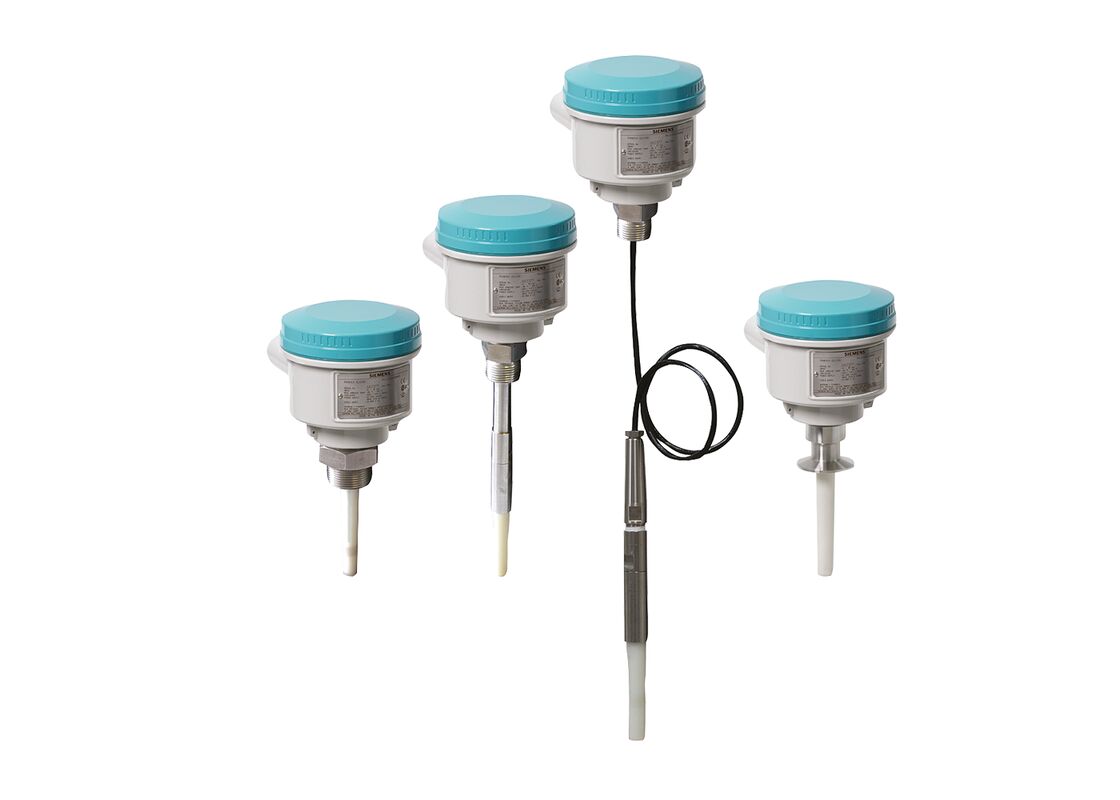

Pointek CLS200 - Стандартный емкостной реле уровня
Pointek CLS200 (стандартная версия) - это универсальный емкостной переключатель уровня и обнаружения материала с настраиваемыми вариантами стержня/кабеля и конфигурациями выхода. Идеально подходит для обнаружения жидкостей, твердых веществ, суспензий, пены и границ раздела сред, этот переключатель оснащен расширенными возможностями настройки для игнорирования налипания на зонд.
Номера моделей: 7ML5631-.....-.... | 7ML5632-.....-.... | 7ML5633-.....-.... | 7ML5634-.....-.... | 7ML5630-.....-....
Основные преимущества
- Герметичная конструкция защищает сигнальную цепь от ударов, вибрации, влажности и конденсации
- Высокая химическая стойкость для сложных промышленных условий
- Обнаружение уровня независимо от заземления резервуара или трубы
- Нечувствительность к налипанию продукта благодаря высокочастотным колебаниям
- Три светодиодных индикатора для отображения состояния датчика, состояния выхода и питания
- Соответствует требованиям API 2350
Применения
Стандартная версия Pointek CLS200 оснащена тремя светодиодными индикаторами с базовыми релейными и твердотельными переключательными сигналами. Этот универсальный переключатель обрабатывает твердые вещества, жидкости и приложения для обнаружения границы раздела сред. Гальванически изолированный источник питания принимает широкий диапазон напряжений (от 12 до 250 В переменного/постоянного тока). При использовании с теплоизолятором материалы зонда из нержавеющей стали и PPS (опционально PVDF) обеспечивают температурные характеристики до 125°C (257°F) на смачиваемых частях.
Переключатель обнаруживает материалы с диэлектрической проницаемостью 1,5 или выше, отслеживая изменения частоты колебаний, с настройками для обнаружения до контакта или при контакте. CLS200 работает независимо от стенок резервуара или труб, исключая необходимость использования внешних эталонных электродов в непроводящих сосудах, таких как бетон или пластик.
Основные области применения
- Обнаружение уровня жидкостей и суспензий
- Мониторинг запасов порошков и гранул
- Применения в сосудах под давлением
- Установки во взрывоопасных зонах
Конфигурация
Технические характеристики
Режим работы:
Емкостное обнаружение уровня со сдвигом обратной частоты
Принцип измерения:
Емкостное обнаружение уровня со сдвигом обратной частоты
Измеряемая переменная:
Изменение в пикофарадах (пФ)
Характеристики выхода
Релейный выход:
1 реле SPDT типа C
Макс. напряжение контакта:
30 В постоянного тока / 250 В переменного тока
Макс. ток контакта:
5 А постоянного тока / 8 А переменного тока
Макс. коммутационная способность:
150 Вт постоянного тока / 2000 ВА переменного тока
Задержка времени:
1 ... 60 с
Твердотельный выход:
Гальванически изолированный
Макс. коммутационное напряжение:
30 В постоянного тока / 30 В пикового переменного тока
Макс. ток нагрузки:
82 мА
Падение напряжения:
< 1 В, типичное при 50 мА
Условия окружающей среды
Температура окружающей среды:
-40 ... +85°C (-40 ... +185°F)
Температура хранения:
-40 ... +85°C (-40 ... +185°F)
Категория установки:
II
Степень загрязнения:
4
Условия среды
Совместимые среды:
Жидкости, сыпучие твердые вещества, суспензии и границы раздела
Минимальная диэлектрическая проницаемость:
1.5
Температура процесса (без теплоизолятора):
-40 ... +85°C (-40 ... +185°F)
Температура процесса (с теплоизолятором):
-40 ... +125°C (-40 ... +257°F)
Давление процесса (стержневая версия):
-1 ... +25 бар изб. (-14.6 ... +365 psi изб.)
Давление процесса (кабельная версия):
-1 ... +10 бар изб. (-14.6 ... +150 psi изб.)
Давление процесса (версия со скользящей муфтой):
-1 ... +10 бар изб. (-14.6 ... +150 psi изб.)
Конструкция и дизайн
Материал корпуса:
Алюминий с эпоксидным покрытием с прокладкой
Дополнительный теплоизолятор:
Нержавеющая сталь 316L
Подключение:
Съемная клеммная колодка, макс. 2,5 мм²
Степень защиты:
IP65/Тип 4/NEMA 4 (опционально IP68)
Кабельный ввод:
2 резьбы M20 x 1,5 (опция: 2 x ½" NPT кабельный ввод, включая 1 заглушенный ввод)
Источник питания:
12 ... 250 В переменного/постоянного тока, 0 ... 60 Гц, макс. 2 Вт
Сертификаты и одобрения
CSA
FM
CE
UKCA
RCM
ATEX
UKEX
Регистр Ллойда
WHG
VLAREM II
Одобрение типа (Китай)
SIL
Сопутствующие товары и аксессуары
| Номер детали |
Описание |
| 7ML1830-1AP |
EASY AIMER II, АЛЮМИНИЙ, 3/4 ДЮЙМА NPT С 1 ДЮЙМОМ ОЦИНКОВАННОЙ МУФТОЙ |
| 7ML1830-1AQ |
EASY AIMER II, АЛЮМИНИЙ, 3/4 ДЮЙМА NPT С 3/4 - 1 ДЮЙМОМ ПВХ МУФТОЙ |
| 7ML1830-1DL |
SENSGUARD, 3/4" NPT (PPS) для POINTEK CLS100 |
| 7ML1830-1DM |
SENSGUARD, 1" BSPT (PPS) для POINTEK CLS100 |
| 7ML1830-1JA |
КАБЕЛЬНЫЙ ВВОД, 1/2" NPT, общего назначения DIP |
| 7ML1830-1JB |
КАБЕЛЬНЫЙ ВВОД, 1/2" NPT, взрывозащищенный |
| 7ML1830-1JC |
Кабельный ввод M20 x 1,5 (общего назначения и защита от взрыва пыли) |
| 7ML1830-1JD |
КАБЕЛЬНЫЙ ВВОД, M20 x 1,5 HF, (EP) |
| 7ML1830-1JE |
Тестовый магнит |
| 7ML1830-1JF |
УСИЛИТЕЛЬ / ИСТОЧНИК ПИТАНИЯ ЦИФРОВАЯ ВЕРСИЯ |
| 7ML1830-1JK |
ЖК-ДИСПЛЕЙ ДЛЯ CLS 200, ЦИФРОВОЙ |
| A5E01163672 |
Запасная прокладка Synprene, версия корпуса, для версий IP65 |
| A5E01163673 |
Запасная силиконовая прокладка, версия корпуса, для версии IP68 |
| A5E01163674 |
CLS200/CLS300/LC300 Запасная алюминиевая глухая крышка для стандартных версий |
| A5E01163676 |
CLS200/300 Запасная алюминиевая крышка с окном |
| A5E01163677 |
Комплект, датчик для кабельных блоков, PPS, стандартный, Viton |
| A5E01163678 |
Комплект, датчик для кабельных блоков, PPS, цифровой, Viton |
| A5E01163679 |
Комплект, датчик для кабельных блоков, PPS, стандартный, FFKM |
| A5E01163680 |
Комплект, датчик для кабельных блоков, PPS, цифровой, FFKM |
| A5E01163681 |
Комплект, датчик для кабельных блоков, PVDF, стандартный, FKM |
| A5E01163682 |
Комплект, датчик для кабельных блоков, PVDF, цифровой, FKM |
| A5E01163683 |
Комплект, датчик для кабельных блоков, PVDF, стандартный, FFKM |
| A5E01163684 |
Комплект, датчик для кабельных блоков, PVDF, цифровой, FFKM |
| A5E01163685 |
Запасной, монтажный кронштейн из нержавеющей стали 316L |
| A5E01163686 |
Запасной, разъем PROFIBUS, только для версий IP65 |
| A5E03251681 |
Комплект, CLS200 стандартный, передатчик |
