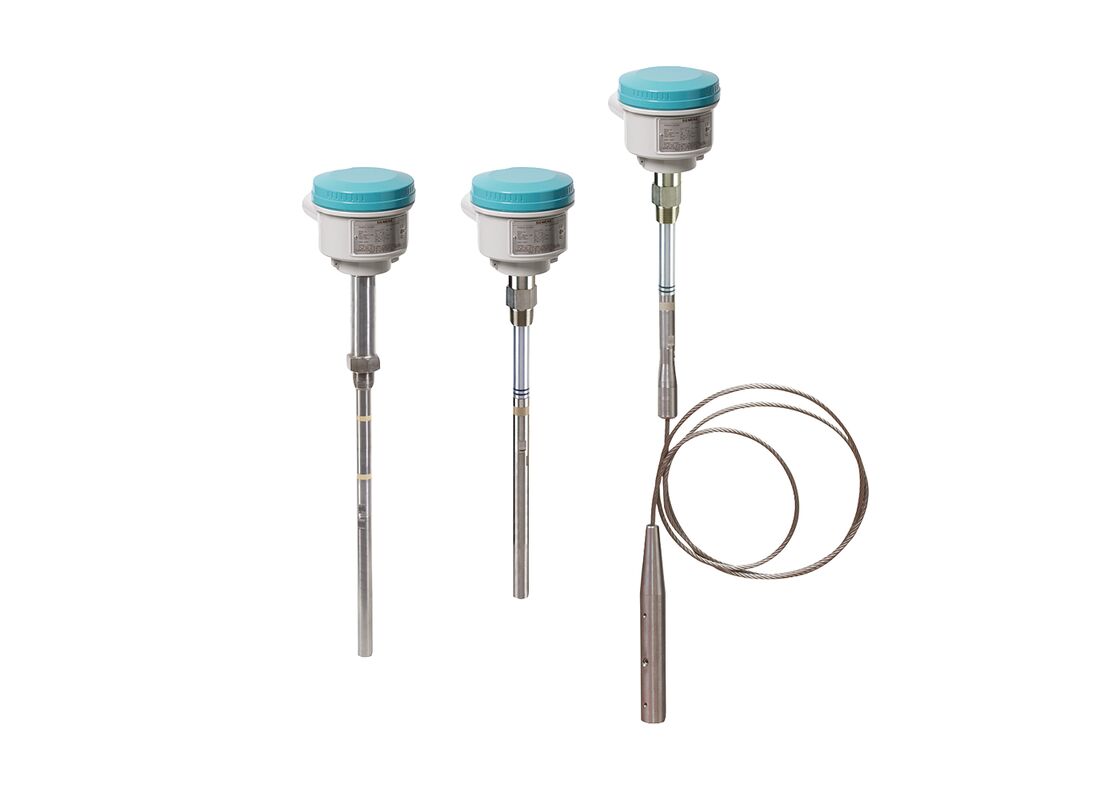

Pointek CLS300 - стандартный
Pointek CLS300 (стандартная версия) представляет собой переключатель уровня емкости и обнаружения материала с обратным частотным сдвигом, предлагающий опциональные конфигурации стержней или кабеля с настраиваемым выходом.Проектированы для требовательных промышленных условий, он надежно обнаруживает жидкости, твердые вещества, суспензии, пену и интерфейсы даже при высоком давлении и температуре.Его продвинутые настройки эффективно компенсируют накопление материала на зонде.
Варианты продукта
7ML5650-.....
CLS300, STANDARD, ROD VERSION, THREAD/FLANGE (Стандартная версия для решетки) |
7ML5651-...
CLS300, аналоговый, кабельный вариант, нить/фланцевая |
7ML5652-.....
CLS300, аналогичный, высокотемпературный провод, нить/фланцевая |
Сопутствующие продукты и аксессуары
| Номер части |
Описание |
| 7ML1830-1AP | EASY AIMER II, Алюминий, 3/4 дюйма НПТ с 1 дюйм оцинкованной сцепления |
| 7ML1830-1AQ | EASY AIMER II, Алюминий, 3/4 дюйма НПТ с 3/4 - 1 дюйм ПВХ сцепления |
| 7ML1830-1JA | Кабельная железа, 1/2" НПТ, ДИП общего назначения |
| 7ML1830-1JB | Кабельная железа, 1/2 дюйма НПТ, взрывостойкая |
| 7ML1830-1JC | M20 x 1,5 кабельная железа (общее применение и защита от взрывов пыли) |
| 7ML1830-1JD | Кабельная железа, M20 x 1,5 HF, (EP) |
| 7ML1830-1JE | Пробный магнит |
| 7ML1830-1JF | Усилитель / питание |
| 7ML1830-1JK | ЖК-дисплей для CLS 200, цифровой |
| A5E01163688 | Комплект, расширение кабеля из нержавеющей стали 316L, 1 метр, CLS300/LC300 |
| A5E01163689 | Комплект, расширение кабеля из нержавеющей стали 316L, 3 метра, CLS300/LC300 |
| A5E01163690 | Комплект, расширение кабеля из нержавеющей стали 316L, 5 метров, CLS300/LC300 |
| A5E01163691 | Комплект, расширение кабеля из нержавеющей стали 316L, 10 метров, CLS300/LC300 |
| A5E01163693 | Комплект, расширение кабеля из нержавеющей стали 316L, 15 метров, CLS300/LC300 |
| A5E01163695 | Комплект, расширение кабеля из нержавеющей стали 316L, 20 метров, CLS300/LC300 |
| A5E01163698 | Набор, расширение кабеля PFA из нержавеющей стали 316, 3 МЕТРА, CLS300 |
| A5E01163699 | Набор, расширение кабеля PFA из нержавеющей стали 316, 5 МЕТР, CLS300 |
| A5E01163700 | Набор, расширение кабеля PFA из нержавеющей стали 316, 10 МЕТР, CLS300 |
| A5E01163701 | Набор, расширение кабеля PFA из нержавеющей стали 316, 15 МЕТР, CLS300 |
| A5E01163702 | Набор, расширение кабеля PFA из нержавеющей стали 316, 20 МЕТР, CLS300 |
| A5E01163719 | Набор, 316L стержень из нержавеющей стали 180 мм (7,09") |
| A5E01163720 | Набор, 316L трость из нержавеющей стали 330 мм (12,99") |
| A5E01163721 | Комплект, 316L стальной стержни 580 мм (22,83") |
| A5E01163722 | Комплект, 316L стержень из нержавеющей стали 830 мм (32,68") |
| A5E01163723 | Заменяющая электроника с драйвером, стандарт CLS300. |
Основные преимущества
- Технология Active-Shield гарантирует, что точность измерений не будет затронута накоплением материала или помехами сопла в секции активного щита
- Конструкция твердого стержня обеспечивает исключительную производительность в чрезвычайно абразивных условиях
- Три светодиодных индикатора для управления регулировкой, состояния выхода и мониторинга мощности
- Версия с высокой температурой, способная работать до 400 °C (752 °F)
Заявления
Стандартная версия Pointek CLS300 оснащена тремя светодиодными индикаторами с базовыми релейными и твердотельных сигнализациями.Его прочная конструкция делает его особенно подходящим для тяжелых твердых материалов с абразивными материаламиПолностью загруженная электроника остается незатронутой конденсацией, пылью или вибрациями.
Овлажненные компоненты изготовлены из нержавеющей стали с щитом PFA для высокой химической устойчивости, в то время как версия для высоких температур использует керамику и нержавеющую сталь.Устройство точно обнаруживает материалы с низкими и высокими диэлектрическими константамиУникальная технология Active Shield эффективно подавляет помехи от накопления материала или расширенных установочных сосочек.
Модульная конструкция Pointek CLS300 предлагает широкие варианты конфигурации, процессовые соединения, расширения и одобрения для удовлетворения конкретных требований к температуре и давлению.Эта конструкция упрощает процессы заказа и уменьшает потребность в запасеДоступные конфигурации зондов включают в себя как ствол, так и кабель.
Основные применения:
- Жидкости и отходы
- Твердые вещества
- Средства высокого давления и температуры
- Опасные зоны
- Приложения для фрезерного и горного производства
Конфигурация
Технические спецификации
Режим работы
Определение емкостного уровня обратного сдвига частоты
Ввод
Измеренная переменная: изменение пикоФарада (pF)
Выпуск
Выход реле:
• 1 релей SPDT формы C
• Максимальное контактное напряжение: 30 V DC / 250 V AC
• Максимальный контактный ток: 5 А (DC) / 8 А (AC)
• Максимальная мощность переключения: 150 Вт (DC) / 2 000 ВА (AC)
• Время задержки (Включено и/или Выключено): 1... 60 с
Выход твердого состояния
• Выход: Гальваническая изоляция
• Защита: от обратной полярности (биполярности)
• Максимальное переключающее напряжение: 30 В (DC) / 30 В пик (AC)
• Максимальный ток нагрузки: 82 мА
• Падение напряжения: < 1 В, типично при 50 мА
• Время задержки (до или после переключения): 1... 60 с
Точность
Решение:
• Минимальная чувствительность (pF): 1% изменение фактической емкости
• Максимальная погрешность температуры: 0,2% от фактического значения емкости
Условия установки
Место расположения: в помещении/на улице
Окружающие условия
• Температура окружающей среды: -40... +85 °C (−40... +185 °F)
• Температура хранения: -40... +85 °C (−40... +185 °F)
Средние условия
• Применение: жидкости, сыпучие твердые вещества, суспензии и интерфейсы, вязкие материалы
• относительная диэлектрическая постоянная εr: Min. 1.5
• температура процесса:
- Версия с тростью/кабелем: -40... +200 °C (-40... +392 °F)
- Версия для высоких температур: -40... +400 °C (-40... +752 °F)
• Процессуальное давление: -1... +35 бар г (-14,6... +511 пси г)
Проектирование
• Материал (оборудование): алюминий с порошкообразным покрытием и уплотнением
• Степень защиты: Стандарт: тип 4/NEMA 4/IP65
Необязательно: тип 4/NEMA 4/IP68
• Вход кабеля: 2 x M20 x 1,5 нитки (возможность: 2 x 1⁄2 "НПТ вход канала, включая 1 зашифрованный вход)
Управляющие устройства и дисплеи
• Дисплеи: 3 светодиода, для состояния зонды, состояния вывода и питания
• Потенциометры: 2 потенциометра для задержки времени и чувствительности
• Выключатели: 5 выключателей DIP для установки задержки включения/выключения, высокой/низкой безопасности от сбоев, проверки/регулирования задержки времени, высокой/низкой чувствительности, установки задержки испытания
Силовое питание
• Источник питания: 12... 250 Вт переменный ток, 0... 60 Гц, гальванически изолированный, 2 Вт
Сертификаты и одобрения
• Общая цель: CSA, FM, CE, UKCA, RCM
• Огнеупорный корпус с IS-пробой: ATEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb, ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb,UKEX ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Да/Дб
• Проверка пыли с помощью IS Probe: ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db CSA/FM Класс II, Div. 1, группы E, F, G CSA/FM Класс III T4
• Взрывозащитный корпус с IS-пробой: CSA/FM Class I, Div. 1, группы A, B, C, D CSA/FM Class II, Div. 1, группы E, F, G CSA/FM Class III T4
• Морское: Lloyds Register of Shipping, категории ENV1, ENV2 и ENV5
• Защита от переполнения: WHG (Германия) VLAREM II (Бельгия)
• Другие: Одобрение образца (Китай)
