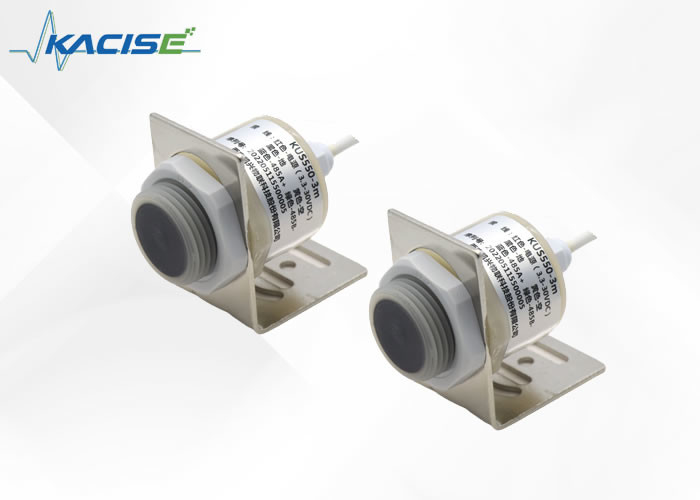

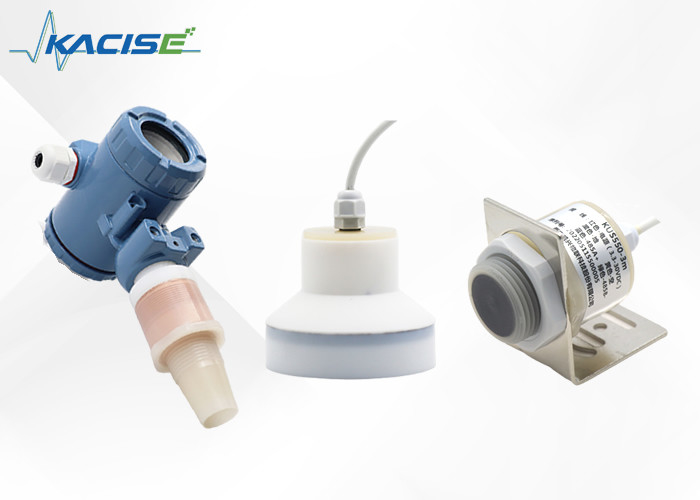

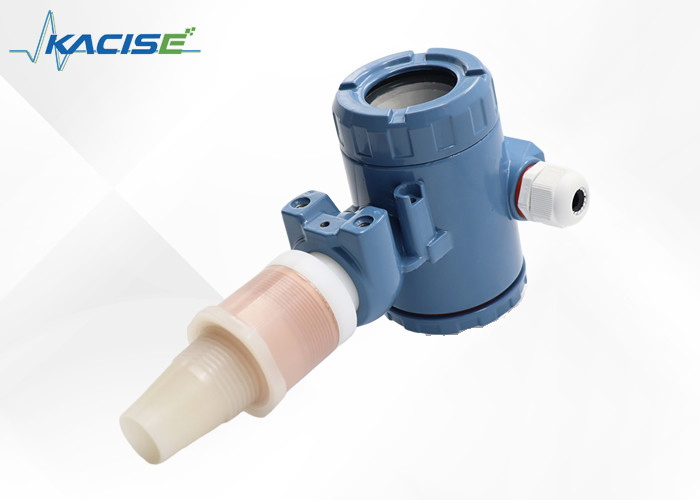

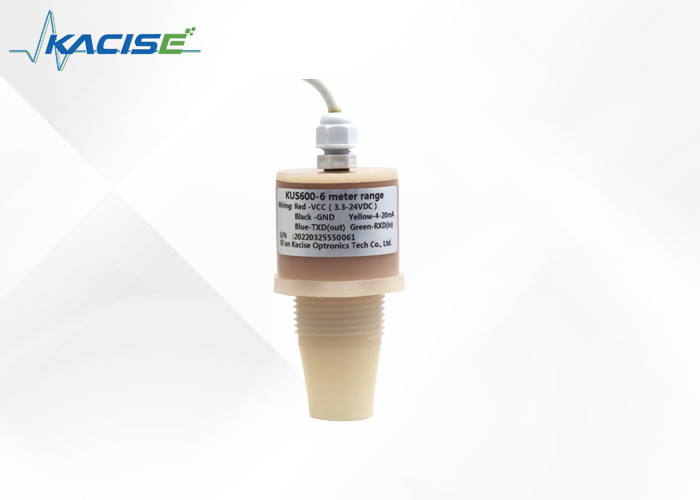

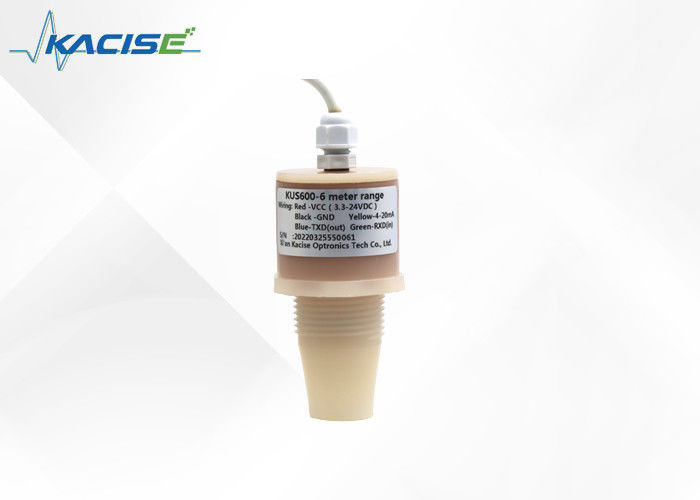

KUS коррозионностойкий PVDF/PTFE ультразвуковой датчик расстояния датчика уровня в пищевой/медицинской/химической промышленности

Ультразвуковой датчик серии KUS

1. Особенности

• Автоматическая регулировка мощности, регулировка усиления, температурная компенсация
• использует тетрафторэтиленовый материал, который можно использовать в различных агрессивных средах
• Высокая точность и разрешение
• С функцией подавления интерференционного эха для обеспечения достоверности данных измерений


2. Описание

Ультразвуковой датчик уровня объекта/жидкости установлен на верхней части контейнера, и под функциональным контролем комбинированного блока и электронных компонентов зонд излучает пучок ультразвуковых импульсов на измеряемый объект.Звуковая волна отражается поверхностью объекта, а часть отраженного эха принимается зондом и преобразуется в электрический сигнал.Время от ультразвукового излучения до повторного приема пропорционально расстоянию от датчика до измеряемого объекта.Электронный блок определяет это время и рассчитывает измеренное расстояние по известной скорости звука, чтобы можно было рассчитать значение уровня.Поскольку температура влияет на скорость звука, прибор должен измерять температуру, чтобы скорректировать скорость звука.Существует множество вариантов четырехпроводной системы, которая может одновременно поддерживать связь 4-20 мА и RS485.

Помимо низкого энергопотребления, они также обладают отличной коррозионной стойкостью. При измерении импульсная ультразвуковая волна посылается датчиком (преобразователем), а звуковая волна принимается тем же датчиком после отражения от поверхности объекта. , и преобразуется в электрический сигнал, а расстояние между датчиком и измеряемым объектом рассчитывается по времени между излучением и приемом звуковой волны .Поскольку ультразвуковой уровнемер с защитой от коррозии использует бесконтактное измерение, измеряемая среда практически не ограничена, и его можно широко использовать для измерения высоты различных жидкостей и твердых материалов.

3. Режим низкого энергопотребления

Рабочий режим, установленный на 2, является рабочим режимом с низким энергопотреблением.

Как реализовать ультразвуковой датчик уровня и расстояния с низким энергопотреблением

а) Используйте микросхемы малой мощности

Мы используем практически новые микросхемы, потребляющие мало энергии.

б) Контролируйте мощность каждой цепи в датчике.

В датчике есть три части схемы: передающая схема, приемная схема и основная схема микроконтроллера.Микроконтроллер реализует управление энергопотреблением, позволяя контролировать работу каждой части схемы, а затем контролирует энергопотребление.

в) Когда сам микроконтроллер не работает, он переходит в спящий режим для дальнейшего снижения энергопотребления.

4. Условия установки
Если датчик установлен при температуре окружающей среды ниже 0 ℃, он должен хорошо справляться с защитными мерами.При непосредственной установке датчика в сквозное отверстие с помощью стальных гаек его необходимо закрепить посередине резьбы корпуса.

5.Информация для заказа
