Name: KQS-RS1 оптический датчик дождя для металлоконструкций с защитой IP65
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: ККС-РС1
Price: 5,000.00 USD
Availability: InStock

Домой > продукты > Экологический мониторинг >

KQS-RS1 оптический датчик дождя для металлоконструкций с защитой IP65

Место происхождения:

КИТАЙ

Фирменное наименование:

KACISE

Сертификация:

Номер модели:

ККС-РС1

Свяжитесь с нами

Запросите цитату

KQS-RS1 оптический датчик дождя для металлоконструкций с защитой IP65

Подробная информация о продукции

Метод зондирования:

Оптический подсчет капель

Материал:

Конструкция металла

Параметры вывода:

RS485, RS232, 4–20 мА, 0–5 В, импульсный

Степень защиты:

IP65

Потребляемая мощность:

<= 0,24 Вт (12 В постоянного тока, <20 мА)

Размеры:

Диаметр 7,5 см, высота <9 см

Условия оплаты и доставки

Количество мин заказа

1 шт.

Упаковывая детали

Каждый блок имеет отдельную коробку, и все коробки упакованы в стандартные пакеты или доступны клиен

Время доставки

5-8 рабочих дней

Условия оплаты

LC,D/A,D/P,T/T,Western Union,MoneyGram

Поставка способности

1000 штук/штуки в неделю

СОБЩЕННЫЕ ПРОДУКТЫ

Портативная УЗИ-станция с водонепроницаемым рейтингом IP65, 7-дюймовым резистивным сенсорным экраном и рабочим временем 50 часов

Лучшая цена

KQS-ZSYT Полностью автоматический интегрированный прибор прямого диффузионного радиационного мониторинга с высокой точностью, двойным слежением, глобальной применимостью и множеством вариантов связи

Лучшая цена

Фотоэлектрическая метеорологическая станция KQZ-GF с датчиками метеорологического класса, полностью водонепроницаемой конструкцией и настраиваемым монтажным столбом

Лучшая цена

KQZ-BX портативная метеорологическая станция с полностью водонепроницаемой конструкцией, встроенной батареей и складной/телескопической структурой

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

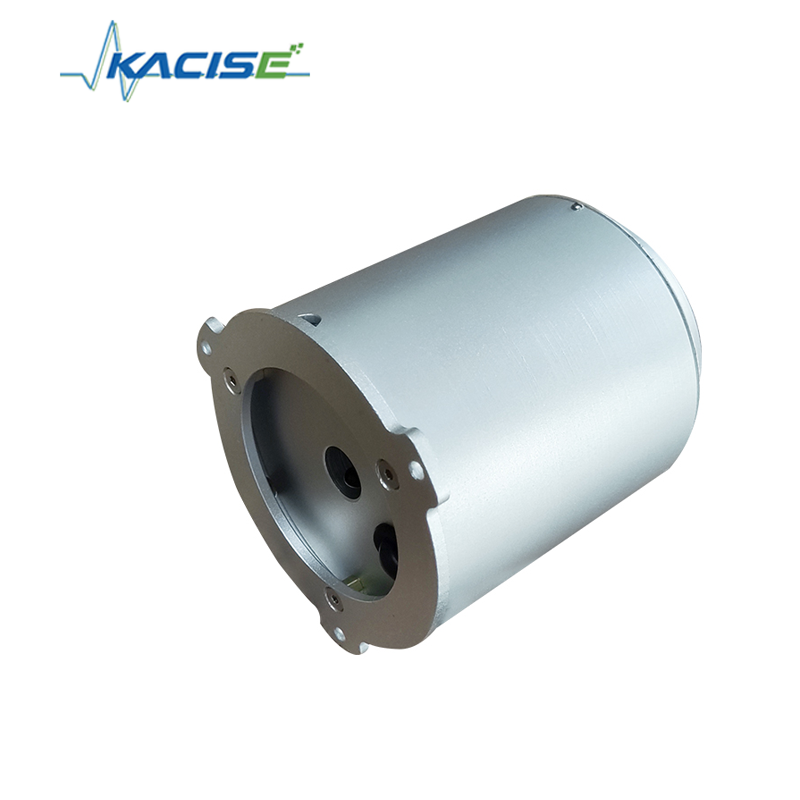

KQS-RS1 Каплечувствительный датчик дождя

Обзор продукта

Датчик дождя KQS-RS1 использует инновационную концепцию обнаружения капель. Внутри специальная конструкция точно контролирует размер капель дождя, а для подсчета капель используется оптическое зондирование, тем самым измеряя интенсивность дождя. В отличие от традиционных датчиков дождя, датчиков давления или оптических датчиков дождя, он сочетает в себе преимущества всех трех принципов, преодолевая при этом их недостатки, обеспечивая как компактный размер, так и точные измерения.

Широко используется в интеллектуальном сельском хозяйстве, метеорологической защите окружающей среды, интеллектуальном орошении, морской навигации, автоматических метеостанциях и мониторинге геологических катастроф.

Особенности продукта

Компактный размер, легкий, простой в установке
Диаметр 7,5 см, высота менее 9 см – легко интегрируется с другими датчиками
Высокая надежность, нормально работает в условиях высокой температуры и влажности.
Нет движущихся частей, износостойкий, простой в обслуживании.
Инновационная конструкция для обнаружения капель, точные измерения, соответствующие национальным стандартам.
Металлическая конструкция, прочная и долговечная, превосходный внешний вид.

Технические характеристики

Элемент	Спецификация
Источник питания	□5 В постоянного тока □9~30 В постоянного тока
Тип выхода	□RS485 □RS232 □4–20 мА □0–5 В □Импульсный □Другое: ______
Длина кабеля	□Стандарт 2,5 м □Другое: ______

Параметр	Спецификация
Диаметр дождеприемника	60 мм
Диапазон измерения	0–4 мм/мин (за пределами этого диапазона точность снижается)
Разрешение	0,03 мм
Точность	±4% (статическое испытание в помещении, интенсивность 2 мм/мин)
Рейтинг защиты	IP65
Потребляемая мощность	≤0,24 Вт (12 В постоянного тока, <20 мА)
Масса	300 г нетто, 560 г (с упаковкой и кабелем)
Рабочая температура	0~65°С
Рабочая влажность	0~99% относительной влажности (без конденсации)

Способ подключения

(1) При использовании с метеостанцией нашей компании подключите кабель датчика непосредственно к соответствующему интерфейсу на метеостанции.

(2) Для других типов выходных сигналов последовательность подключения и функции следующие:

Цвет провода	Напряжение	Текущий	Пульс	RS485	RS232
Красный	Мощность +	Мощность +	Мощность +
Черный	Сигнал	Сигнал	Сигнал	А+	RX (COM-контакт 2)
Желтый				Б-	Передача (COM-контакт 3)
Зеленый	Власть -	Власть -	Власть -
Коричневый	Экран заземления	Экран заземления	Экран заземления
Белый	Сигнал	Сигнал	Сигнал

Формулы расчета

1 импульсный выход
Ф = 0,1 * М
• F = Интенсивность дождя
• M = количество импульсов

2 Токовый выход
4–20 мА: F = (I – 4)/16 * A + B
0–20 мА: F = I/20 * A + B

3 выходного напряжения
0-2,5 В: F = В/2,5 * A + B
0-5В: F = В/5*А + В
1-5В: F=(В - 1)/4*А+В

F = Интенсивность дождя
I = выходной ток датчика (мА)
V = Выходное напряжение датчика (В)
A = Ширина диапазона (верхний предел минус нижний предел)
B = минимальное значение диапазона (нижний предел)
Пример: Диапазон 0–4 мм → A=4, B=0.

Размеры конструкции

Диаметр монтажного отверстия: 3,2 мм

Диаметр окружности болта: 83 мм

Диаметр разъема: 15 мм (оставьте 25 мм для проводки — сначала провод, затем монтируйте датчик)
