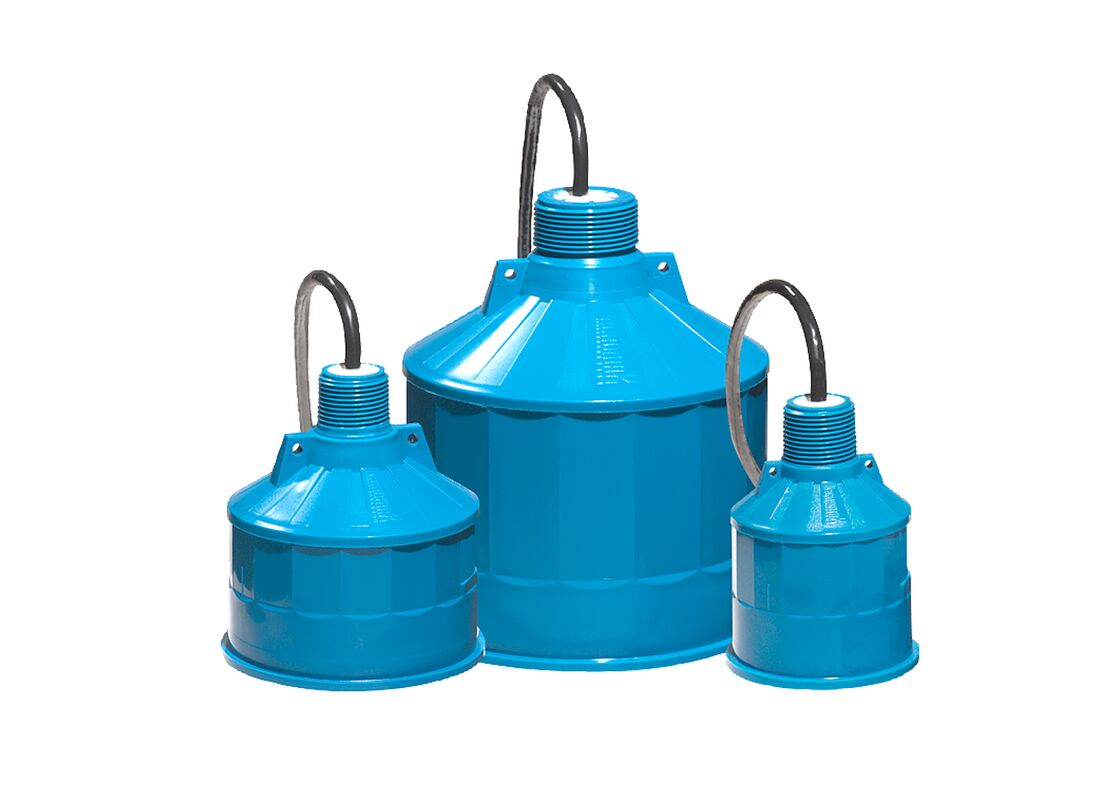

Ультразвуковые датчики EchoMax XPS
Датчики EchoMax XPS используют ультразвуковую технологию для измерения уровня в широком диапазоне жидкостей и твердых веществ.
Доступные модели
| 7ML1121-..... |
ДАТЧИК ECHOMAX XPS-10C |
| 7ML1124-..... |
ДАТЧИК ECHOMAX XPS-15C |
| 7ML1171-..... |
ДАТЧИК ECHOMAX XPS-15F |
| 7ML1155-..... |
Датчик Echomax XPS-30C |
| 7ML1115-..... |
ДАТЧИК ECHOMAX XPS-10 |
Аксессуары и детали
| Номер детали |
Описание |
| 7ML1830-1AN |
EASY AIMER II, АЛЮМИНИЙ, 3/4 ДЮЙМА NPT С СОЕДИНЕНИЕМ 1 - 1 1/2 ДЮЙМА ОЦИНКОВАННЫМ (ТОЛЬКО ДЛЯ ИСПОЛЬЗОВАНИЯ С ДАТЧИКАМИ XPS-30 ИЛИ XPS-40) |
| 7ML1830-1AQ |
EASY AIMER II, АЛЮМИНИЙ, 3/4 ДЮЙМА NPT С СОЕДИНЕНИЕМ 3/4 - 1 ДЮЙМ ПВХ |
| 7ML1830-1AT |
EASY AIMER II, 304, С РЕЗЬБОЙ NPT, С СОЕДИНЕНИЕМ 1 1/2 ДЮЙМА |
| 7ML1830-1AU |
EASY AIMER II, 304, ФЛАНЕЦ С РЕЗЬБОЙ NPT, С СОЕДИНЕНИЕМ, 1 ДЮЙМ |
| 7ML1830-1AX |
Easy Aimer II Flange, Алюминий с адаптером M20, алюминиевое соединение 1" и 1-1/2" BSP |
| 7ML1830-1BH |
ЭКРАН, ПОГРУЖНОЙ, КОМПЛЕКТ, для датчиков XPS10/XRS-5 |
| 7ML1830-1BJ |
ЭКРАН, ПОГРУЖНОЙ, КОМПЛЕКТ, для датчиков XPS15 |
| 7ML1830-1BK |
УНИВЕРСАЛЬНЫЙ КРОНШТЕЙН ДЛЯ КОРОБКИ, FMS-200 |
| 7ML1830-1BL |
КРОНШТЕЙН ДЛЯ КАНАЛА, НАСТЕННЫЙ, FMS-210 |
| 7ML1830-1BM |
РАСШИРЕННЫЙ КРОНШТЕЙН ДЛЯ КАНАЛА, НАСТЕННЫЙ FMS-220 |
| 7ML1830-1BN |
КРОНШТЕЙН ДЛЯ КАНАЛА, НАПОЛЬНЫЙ FMS-310 |
| 7ML1830-1BP |
РАСШИРЕННЫЙ КРОНШТЕЙН ДЛЯ КАНАЛА, НАПОЛЬНЫЙ, FMS-320 |
| 7ML1830-1BQ |
КРОНШТЕЙН ДЛЯ МОСТОВОГО КАНАЛА, НАПОЛЬНЫЙ, FMS-350 |
| 7ML1830-1DN |
КОНТРГАЙКА, 1"BSP, ФЛАНЦЕВАЯ, ПЛАСТИК |
| 7ML1830-1DP |
Контргайка, 1 1/2"BSP, фланцевая |
| 7ML1830-1DR |
Контргайка, 1" BSP, простая |
| 7ML1830-1DS |
КОНТРГАЙКА, 1"NPT, ПЛАСТИК |
| 7ML1830-1EA |
АДАПТЕР 1" BSP - 20MM |
| 7ML1830-1EB |
Адаптер (XPS30) 1-1/2" BSP |
| 7ML1830-1EF |
АДАПТЕР 1"NPT/M20 |
| 7ML1830-1GN |
Комплект адаптера Easy Aimer, 304, M20 to 1"NPT, 1"NPT to 1"BSP, 1"NPT to 1.5"BSP |
| 7ML1930-1BJ |
БИРКА, нержавеющая сталь, поставляется с отверстием, 12 X 45MM, одна строка текста |
| 7ML1930-1FX |
КОМПЛЕКТ, ИЗОЛЯЦИЯ, 1" NPT, XDUCERS |
Основные преимущества
- Встроенная температурная компенсация
- Низкий эффект звона уменьшает расстояние до зоны нечувствительности
- Дополнительное пенопластовое покрытие для пыльных применений
- Самоочистка и низкие эксплуатационные расходы
- Химически стойкий
- Герметичный
Применение
Датчики XPS могут быть полностью погружены, устойчивы к пару и агрессивным химическим веществам и могут быть установлены без фланцев. Серия XPS предлагает версии для различных диапазонов измерения до 30 м (100 футов) и до максимальной температуры 95 °C (203 °F).
Во время работы датчики EchoMax излучают акустические импульсы в узком луче. Монитор уровня измеряет время распространения между излучением импульса и его отражением (эхо), чтобы рассчитать расстояние.
Технические характеристики
| Вход |
XPS-10/XPS-10C |
XPS-15/XPS-15C/XPS-15F |
XPS-30/XPS-30C |
| Диапазон измерения |
0,3 ... 10 м (1 ... 33 фута) |
Стандарт: 0,3 ... 15 м (1 ... 50 футов)
XPS-15F: 0,45 ... 15 м (1,5 ... 50 футов) |
0,6 ... 30 м (2 ... 100 футов) |
| Частота |
44 кГц |
44 кГц |
30 кГц |
| Угол луча |
12° |
6° |
6° |
| Местоположение |
Внутри/снаружи |
Внутри/снаружи |
Внутри/снаружи |
| Температура окружающей среды |
-40 ... +95 °C (-40 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F)
XPS-15F: -20 ... +95 °C (-4 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F) |
| Температура хранения |
-40 ... +95 °C (-40 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F)
XPS-15F: -20 ... +95 °C (-4 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F) |
| Степень загрязнения |
4 |
4 |
4 |
| Давление |
8 бар изб. (120 psi изб.)
Фланцевый: 0,5 бар изб. (7,25 psi изб.) |
8 бар изб. (120 psi изб.)
Фланцевый: 0,5 бар изб. (7,25 psi изб.) |
0,5 бар изб. (7,25 psi изб.)
Фланцевый: 0,5 бар изб. (7,25 psi изб.) |
| Вес |
0,8 кг (1,8 фунта) |
1,3 кг (2,8 фунта)
Фланцевый: 2 кг (4,4 фунта) |
4,3 кг (9,5 фунта) |
| Электропитание |
Работа датчика только с одобренными контроллерами Siemens |
Работа датчика только с одобренными контроллерами Siemens |
Работа датчика только с одобренными контроллерами Siemens |
| Материал |
Стандарт: PVDF
Фланцевый: PVDF с фланцем CPVC
Опция: PTFE поверхность с фланцем CPVC |
Стандарт: PVDF
Фланцевый: PVDF с фланцем CPVC
Опция: PTFE поверхность с фланцем CPVC |
Стандарт: PVDF
Фланцевый: PVDF с фланцем CPVC
Опция: PTFE поверхность с фланцем CPVC |
| Цвет |
Синий |
Синий
XPS-15F: Серый |
Синий |
| Присоединение к процессу |
1" NPT или 1" BSPT |
1" NPT или 1" BSPT
XPS-15F: 1" NPT |
1,5" универсальная резьба (NPT или BSPT) |
| Степень защиты |
IP66/68 |
IP66/68 |
IP66/68 |
| Кабель |
2-жильная витая пара/экранированная оплеткой и фольгой 0,5 мм² (20 AWG) ПВХ оболочка |
2-жильная витая пара/экранированная оплеткой и фольгой 0,5 мм² (20 AWG) ПВХ оболочка |
2-жильная витая пара/экранированная оплеткой и фольгой 0,5 мм² (20 AWG) ПВХ оболочка |
| Разделение |
Макс. 365 м (1 200 футов) |
Макс. 365 м (1 200 футов) |
Макс. 365 м (1 200 футов) |
Сертификаты и одобрения
Стандарт: CE, UKCA, CSA, FM, ATEX, UKEX, IEC Ex, NEPSI, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (смачиваемый датчик), Декларация о воздействии на окружающую среду (EPD), Метрология Казахстана
XPS-10C: CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (смачиваемый датчик), Декларация о воздействии на окружающую среду (EPD), Метрология Казахстана
XPS-15C: CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (смачиваемый датчик), Декларация о воздействии на окружающую среду (EPD), Метрология Казахстана
XPS-15F: FM Class I, Div. 1, Groups A, B, C, and D, Class II Div. 1, Groups E, F, and G, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (смачиваемый датчик), Декларация о воздействии на окружающую среду (EPD), Метрология Казахстана
XPS-30C: CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (смачиваемый датчик), Декларация о воздействии на окружающую среду (EPD), Метрология Казахстана
