Самый маленький или миниатюрный материал ультразвукового датчика ПВДФ уровня жидкости

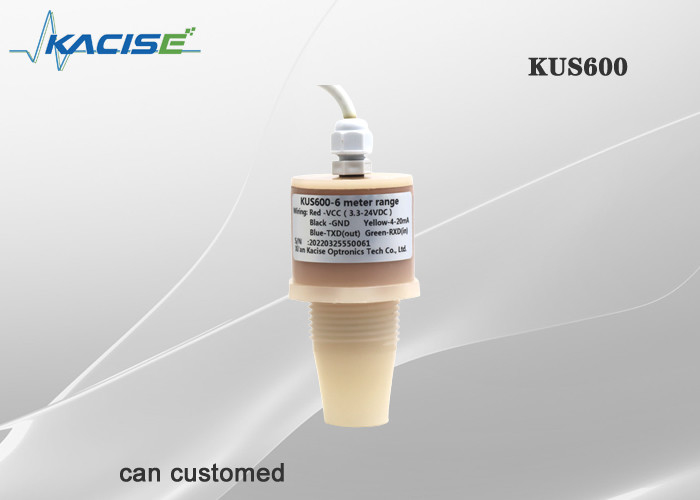

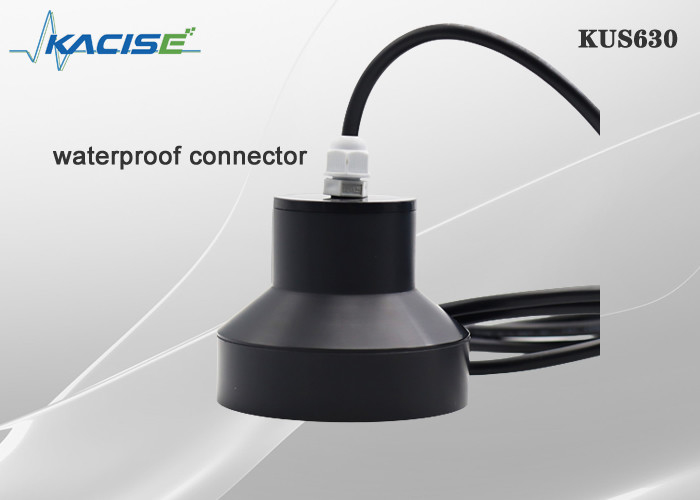

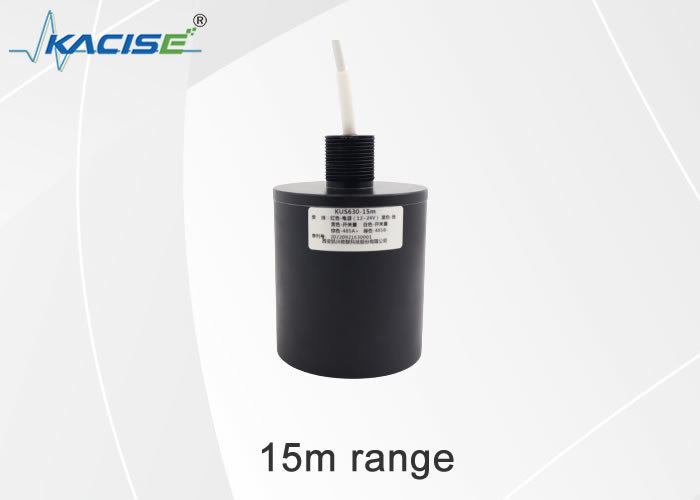

Самый маленький или миниатюрный ультразвуковой преобразователь серии KUS Ультразвуковой датчик уровня жидкости Материал ПВДФ

1. Особенности

• Квалифицируются различные лабораторные параметры, такие как точность и разрешение.
• Многослойный герметичный водонепроницаемый и пыленепроницаемый датчик с пьезоэлектрическим элементом.
• Уплотнительное кольцо и полностью закрытый зонд
• Уровень защиты IP68

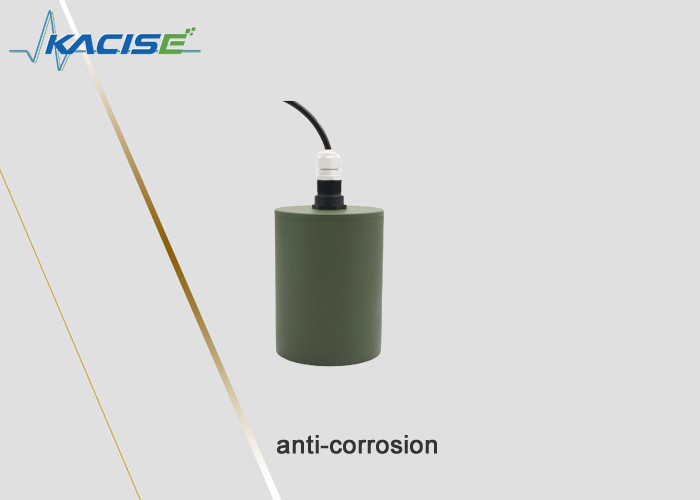

• Водонепроницаемость и антикоррозийность

2. Описание

Ультразвуковой датчик уровня предмета/жидкости установлен в верхней части емкости и под функциональным контролем комбинированного блока и электронных компонентов зонд излучает на измеряемый объект луч ультразвуковых импульсов. Звуковая волна отражается от поверхности объекта, а часть отраженного эха принимается зондом и преобразуется в электрический сигнал. Время от излучения ультразвука до повторного приема пропорционально расстоянию от зонда до измеряемого объекта. Электронный блок определяет это время и рассчитывает измеренное расстояние на основе известной скорости звука, чтобы можно было рассчитать значение уровня. Поскольку температура влияет на скорость звука, измеритель должен измерять температуру с поправкой на скорость звука. Существует множество вариантов четырехпроводной системы, которая может одновременно поддерживать связь 4–20 мА и RS485.

ПВДФ (поливинилиденфторид) обладает самой высокой прочностью, низким коэффициентом трения, высокой коррозионной стойкостью, устойчивостью к старению, атмосферостойкостью и хорошей радиационной стойкостью среди фторопластов. Он подходит для использования в различных местах на открытом воздухе, дистанционного обнаружения, отображения уровня/уровня жидкости на месте.

3. Режим низкого энергопотребления

Режим работы, установленный на 2, является рабочим режимом с низким энергопотреблением.

Как реализовать ультразвуковой датчик уровня и расстояния с низким энергопотреблением

а) Используйте микросхемы с низким энергопотреблением

Мы используем практически новые микросхемы, энергопотребление которых обычно низкое.

б) Контролируйте мощность каждой цепи датчика.

Датчик состоит из трех частей: передающей цепи, приемной цепи и основной схемы микроконтроллера. Микроконтроллер реализует управление энергопотреблением, позволяя контролировать работу каждой части схемы, а затем контролирует энергопотребление.

в) Когда сам микроконтроллер не работает, он переходит в спящий режим для дальнейшего снижения энергопотребления.

4. Условия установки
Если датчик установлен при температуре окружающей среды ниже 0 ℃, он должен принять защитные меры. В случае прямого монтажа датчика в сквозное отверстие с помощью стальных гаек его необходимо закрепить посередине резьбы корпуса.
