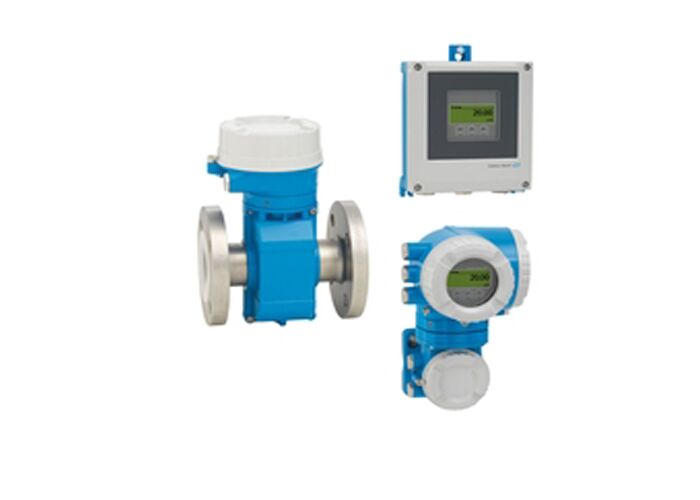

Пролин Промаг P 500 Электромагнитный потокомер
Высокотемпературный потокомер для процессовых приложений в удаленной версии с возможностью до 4 В/В.
Специально предназначен для химических и технологических применений с коррозионными жидкостями и высокими средними температурами.
Область применения
Promag P предназначен для химических и технологических применений с коррозионными жидкостями и самыми высокими средними температурами.
Благодаря своему инновационному дистанционному передатчику Promag P 500 обеспечивает максимальную гибкость установки и безопасность эксплуатации.
Технология Heartbeat обеспечивает соблюдение и безопасность процессов в любое время.
Принцип измерения
Электромагнитный - принцип двунаправленного измерения практически независим от давления,
плотность, температура и вязкость.
Основные преимущества
- Разнообразное применение с широким разнообразием мокрых материалов
- Измерение энергосберегающего потока без потери давления из-за сжатия поперечного сечения
- Без обслуживания без движущихся частей
- Полный доступ к процессу и диагностической информации с многочисленными свободно комбинируемыми I/O и Ethernet
- Снижение сложности и разнообразия с помощью свободно настраиваемой функциональности ввода/вывода
- Интегрированная проверка с помощью технологии Heartbeat
Технические спецификации
| Номинальный диаметр диапазона |
DN 15 до 600 (1⁄2 до 24") |
| Максимальная погрешность измерения |
Объемный поток (стандартный): ±0,5% р.д. ±1 мм/с (0,04 дюйма/с)
Объемный поток (опционально): ±0,2% o.r. ± 2 мм/с (0,08 дюйма/с), плоская спецификация |
| Диапазон измерений |
4 dm3/min до 9600 m3/h (1 галлон/мин до 44000 галлонов/мин) |
| Максимальное давление процесса |
PN 40, класс 300, 20K |
Температурные диапазоны
| Средняя температура |
Вкладка PFA: от -20 до +150 °C (от -4 до +302 °F)
Высокотемпературная оболочка PFA: -20 до +180 °C (-4 до +356 °F)
ПТФЕ-покрытие: от -40 до +130 °C (от -40 до +266 °F) |
| Температура окружающей среды |
Фланц из углеродистой стали: -10 до +60 °C (+14 до +140 °F)
Фланц из нержавеющей стали: от -40 до +60 °C (от -40 до +140 °F) |
Увлажненные материалы
Вкладка:PFA; PTFE
Электроды:1.4435 (316L); Сплав C22, 2.4602 (UNS N06022);
Тантал; платина; титан; дуплекс 1.4462 (UNS S31803)
Характеристики устройства
Характеристики датчика:
- Максимальный номинальный диаметр: DN 600 (24")
- Все общие одобрения Ex
- Линейка из ПТФЕ или ПФА
Характеристики передатчика:
- Удаленная версия с возможностью до 4 вводов/выводов
- Дисплей с обратным освещением с сенсорным управлением и доступом к WLAN
- Стандартный кабель между датчиком и передатчиком
Входы и выходы
| Выходы |
4-20 mA HART (активный/пассивный)
4-20 мА WirelessHART
4-20 mA (активный/пассивный)
Импульс/частота/выход переключателя (активный/пассивный)
Выход двойного импульса (активный/пассивный)
Выход реле |
| Вводные материалы |
Вход состояния, вход 4-20 мА |
Цифровая коммуникация
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485,
Modbus TCP через Ethernet-APL, PROFINET, PROFINET через Ethernet-APL,
Ethernet/IP, OPC-UA
Одобрения и сертификации
Опасная зона:ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC; JPN, UK Ex, KC
Безопасность продукции:Маркировка CE, C, EAC
Функциональная безопасностьIEC 61508, применяемая в соответствии с IEC 61511
Морской пехотинец:Одобрения LR, DNV, ABS, BV
Давление:PED, CRN
Гигиеническая:ACS, NSF 61, WRAS
