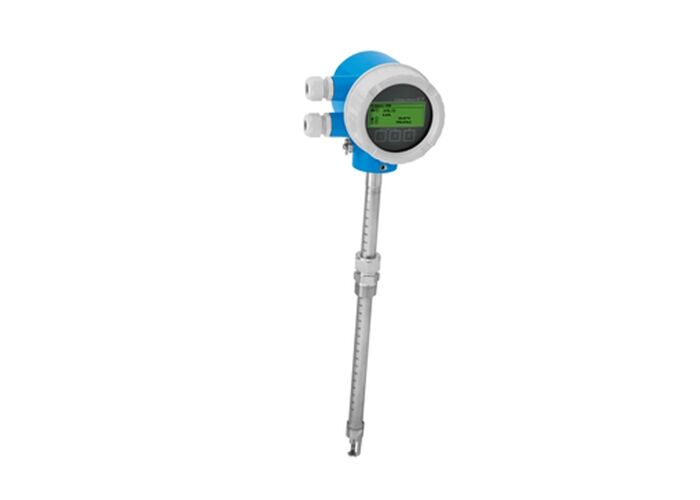

Пролиновая т-масса B 150 Тепловой массовый потокомер
Потокомер для экономически эффективного измерения и простого мониторинга коммунальных газов. Подходит для воздуха, азота, углекислого газа и аргона в круговых трубах или прямоугольных каналах.
Область применения
Версия с вставкой t-массы B 150 подходит для больших трубопроводов или прямоугольных вентиляционных каналов.Это тенденционное устройство идеально подходит для приложений суб-измерительных с 4-проводной технологией, содержащейся в прочном компактном алюминиевом корпусе.
Основные преимущества
- Подходит для воздуха, азота, углекислого газа и аргона в круговых трубах или прямоугольных каналах
- Оптимальный мониторинг процесса - легкое измерение даже при низких давлениях и скоростях потока
- Эффективное из расходов измерение - простая установка, незначительная потеря давления и без обслуживания
- Надежная тенденция потока - многопеременное измерение
- Быстрое и эффективное ввод в эксплуатацию - управляемые меню
- Высокая доступность оборудования - самодиагностика и мониторинг ошибок
- Автоматическое восстановление данных для обслуживания
Технические спецификации
Принцип измерения
Измерение теплового массового потока
Измеренные переменные
Массовый поток, температура, скорректированный объемный поток, объемный поток FAD
Спецификации производительности
Максимальная погрешность измерения:
3% рабочего времени / 4% рабочего времени / 5% рабочего времени
Диапазон измерений (в воздухе):
от 20 до 720 000 кг/ч (45 до 1,587600 фунтов в час)
20 к 1.080,000 кг/ч (45 - 2,381400 фунтов в час)
Средняя температура:
-40 до +100 °C (-40 до +212 °F)
Максимальное давление:
20 бар г (290 пси г)
Окружающая температура:
-40 до +60 °C (-40 до +140 °F)
Номинальный диаметр:
DN 80 до 1500 (3" до 60")
* В зависимости от выбранного варианта заказа функции "Калибрационный поток"
Увлажненные материалы
- Передатчик:1.4404 (316L)
- Вставная трубка:1.4404 (316L); 1.4435 (316L)
- Подключение:
- Компрессионное устройство: 1.4404 (316L)
- Печатная кольца: EPDM; HNBR; 1.4401 (316)
- Крепление кольца: PEEK 450G
Электрические и коммуникационные
Силовое питание:
DC от 18 до 30 В
Выводы:
4-20 mA HART (активный)
Импульс/частота/выход переключателя (пассивный)
Входы:
Ввод состояния
Цифровая коммуникация:
HART
Дисплей/операция:
4-линейный дисплей с кнопками нажатия
Строительство и защита
Оборудование передатчика:
AlSi10Mg, покрытый
Степень защиты:
IP66/67, корпус типа 4X
Одобрения и сертификации
Опасная зона: ATEX, IECEx, cCSAus
Метрологическая: калибровка, выполняемая на аккредитованных калибровочных установках (согласно ISO/IEC 17025), NAMUR
Давление: CRN
Характеристики устройства
Характеристики датчика
- Оптимальный мониторинг процесса - легкое измерение даже при низких давлениях и скоростях потока
- Эффективное из расходов измерение - простая установка, незначительная потеря давления и без обслуживания
- Надежная тенденция потока - многопеременное измерение
- Версия вставки для номинального диаметра DN 80 до 1500 (3" до 60")
- Установка и снятие датчика без прерывания процесса
- Легкая установка
Характеристики передатчика
- Быстрое и эффективное ввод в эксплуатацию - управляемые меню
- Высокая доступность оборудования - самодиагностика и мониторинг ошибок
- Автоматическое восстановление данных для обслуживания
- Устройство в компактной версии с постоянным питанием 24 В
- 4-20 mA HART, импульс/частота/выход переключателя
- Компактный и прочный передатчик
