Датчик подводного расстояния KUS-W36 Точный выход измерений и уровень защиты IP68 для точного измерения расстояния

Датчик подводного расстояния KUS-W36 Точный выход измерений и уровень защиты IP68 для точного измерения расстояния

Точное измерение подводного датчика расстояния

IP68 Датчик подводного расстояния

Точный датчик подводного расстояния

Place of Origin:

CHINA

Фирменное наименование:

KACISE

Сертификация:

CE

Model Number:

KUS-W36

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Measurement output result:
Distance value between the probe emission surface and the measured target
Sensor connection method:
M36×1.5 thread, with matching fixing nut
Appearance:
cylindrical
Other sensor connection methods:
thread or flange connection methods can be customized upon request
Blind area range:
blind area varies according to different measurement ranges
Protection level:
IP68
Выделить:

Точное измерение подводного датчика расстояния

,

IP68 Датчик подводного расстояния

,

Точный датчик подводного расстояния

Условия оплаты и доставки
Minimum Order Quantity
1PCS
Packaging Details
each unit has individual box and all boxes are packed in standard packages or customers requests available
Delivery Time
5-8 work days
Payment Terms
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Supply Ability
1000 Piece/Pieces per Week negotiable
Описание продукта

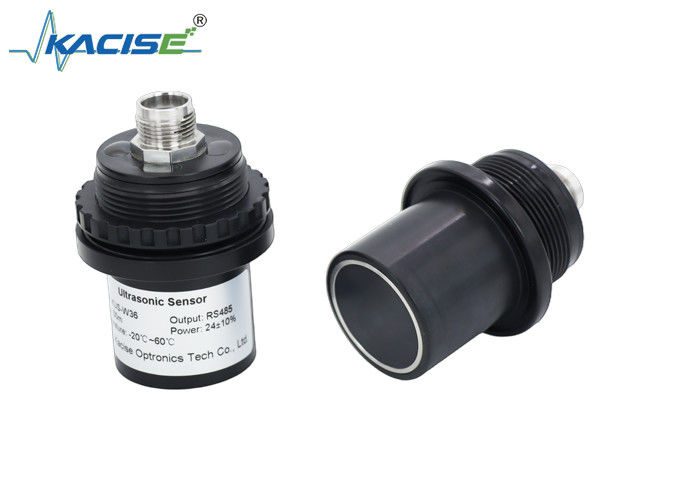

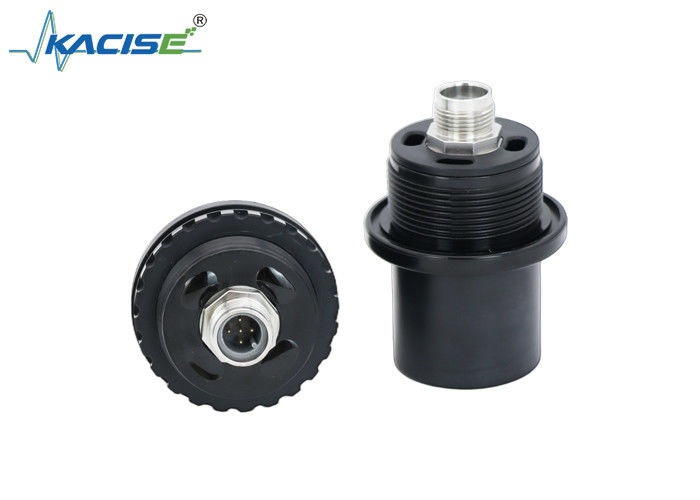

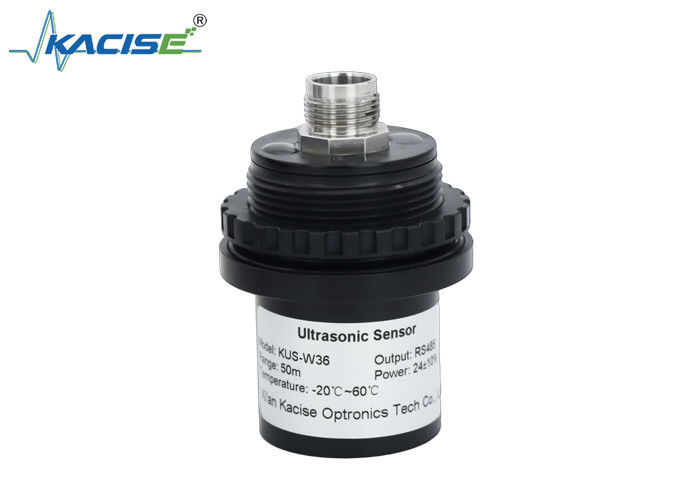

Датчик подводного расстояния KUS-W36

Введение

Датчик измерения подводного расстояния использует ультразвуковые волны для передачи в воде, и когда он встречает объект, который должен быть измерен,он отражает обратно и измеряет расстояние между датчиком и объектом для измерения, и передает его на корабли, буи, подводные беспилотные транспортные средства и другое оборудование.

Уровень защиты продукта достигает уровня IP68, и он может быть погружен в воду в течение длительного времени на глубине 10 метров без повреждения.

Датчик подводного расстояния KUS-W36 Точный выход измерений и уровень защиты IP68 для точного измерения расстояния 0

Принцип измерения

Ультразвуковая волна, излучаемая ультразвуковым зондом, распространяется через воду, встречается с целью для измерения, а затем возвращается в ультразвуковой зонд через воду после отражения.Потому что время эмиссии и приема могут быть известны, согласно этому времени × скорость звука ÷ 2 = расстояние между поверхностью излучения зонда и измеряемой целью.

Формула расчета: D = C*t/2

(Разделить на 2, потому что звуковая волна на самом деле является поездкой туда и обратно от излучения до приема, D - расстояние, C - скорость звука, а t - время).

Если разница во времени между излучением и приемом составляет 0,01 секунды, скорость звука в пресной воде нормальной температуры составляет 1500 метров в секунду.

1500 метров/секунду × 0,01 секунды = 15 метров

15 метров ÷ 2 = 7,50 метров

То есть расстояние между поверхностью излучения зонда и целью для измерения составляет 7,50 метра.

Технические параметры

Результат измерения Значение расстояния между поверхностью излучения зонда и измеренной целью
Способ подключения датчиков Нить M36×1,5, с соответствующим фиксирующим орехом
Внешний вид цилиндрический
Другие способы подключения датчиков способы соединения нитей или фланцев могут быть настроены по запросу
Диапазон слепой зоны Слепая область варьируется в зависимости от различных диапазонов измерений.
Уровень защиты IP68
Диапазон напряжения питания DC 12,0В30.0В
Напряжение и ток питания постоянный ток 24 В, < 40 мА; постоянный ток 12 В < 80 мА
Потребление энергии оборудования Электроснабжение постоянного тока 24 В: минимальная мощность 24 В×40 мА=0,96 Вт;
питание постоянным током 12 В: минимальная мощность 12 В×80 мА=0,96 Вт;
Выходной сигнал 1 Протокол одностороннего RS485 MODBUS
Способ связи 1 Тип ответа, хост-компьютер отправляет команду, и датчик отвечает с текущими данными измерения один раз
Режим связи 2 Активная загрузка, шестизначные данные, 5-10 раз в секунду
Дисплей Никакого дисплея
Соответствующая длина кабеля 1 метр, до 10 метров
Вывод кабеля 4 ядра
Температура рабочей воды - 10+60°С
Глубина рабочей воды ≤ 10 метров
11100 метров, нужно настроить, размер, материал, схема может измениться
