KUS-W50 Подводный датчик расстояния Защита от обратной полярности и 0,6 м слепой зоны для бесшовного подводного мониторинга

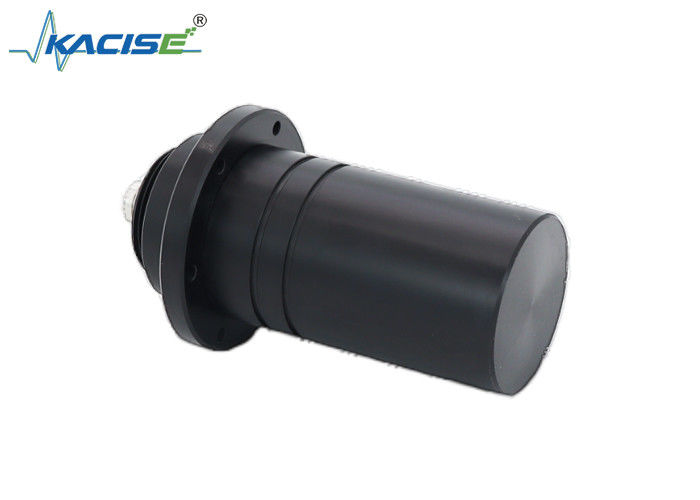

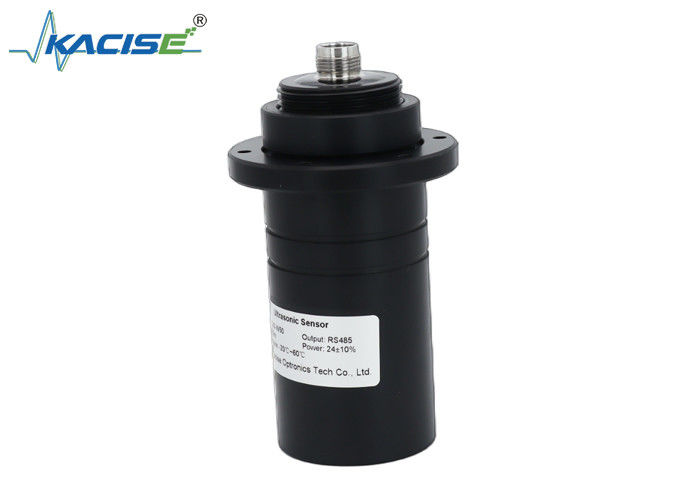

Датчик подводного расстояния KUS-W50

1Введение.

Однолучевой подводный ультразвуковой датчик диапазона - это датчик диапазона с высокой скоростью отклика, разработанный на основе архитектуры ARM.

Датчик имеет встроенный чип RS485 для чтения данных и настройки внутренних параметров.Внутренние параметры могут быть изменены через протокол ModBus-RTU для корректировки производительности датчика и реализации определенных функций.

2Принцип измерения

В процессе измерения расстояния ультразвуковой сигнал излучается ультразвуковым зондом, отражается жидкостью или другой твердой средой, а затем отражается тем же зондом.Разница во времени между ультразвуковым излучением и приемом измеряется для измерения уровняОтношение между расстоянием передачи звуковой волны L, скоростью звука v и временем передачи звуковой волны t может быть выражено по формуле:

Формула измерения ультразвукового расстояния

L - расстояние между ультразвуковым зондом и поверхностью измеренного материала.

v: значение скорости звука после компенсации температуры.

t: время действия звуковой волны в пределах диапазона измерений.

3Особенности

• Уровень защиты: IP68
• Оборудована RS485 коммуникацией, данные могут быть прочитаны и записаны
• Адрес, скорость передачи и другие соответствующие параметры могут быть изменены с помощью протокола ModBus-RTU;
• Короткое время отклика
• Компенсация температуры

4Применение

• Позиция под водой и определение расстояния
• Подводный робот для предотвращения препятствий и обнаружения столкновений
• Мониторинг состояния переключателя подводных ворот
• Контроль уровня воды в резервуаре
• Применение безпилотных судов

5Технические параметры
