Описание продукта:
Кварцевый гибкий акселерометр серии KSJB5 - это датчик средней точности, отличающийся уникальной компактной конструкцией.динамическая производительность ответа, и надежная устойчивость к вибрациям и ударам, а также высокая надежность.Этот датчик подходит как для статических, так и для динамических испытаний и также функционирует как стандартный датчик вибрации и наклона.
Этот продукт имеет эксклюзивную конструкцию и специализированную схему. Выходной ток продукта напрямую коррелирует с приложенной силой или ускорением линейным образом.Пользователи могут достичь высокой точности выхода, делая вычисленный выбор соответствующего сопротивления отбора пробКроме того, продукт включает в себя интегрированный датчик температуры для компенсации значения смещения и коэффициента масштаба,эффективное сведение к минимуму влияния температуры окружающей среды в соответствии с требованиями пользователей.

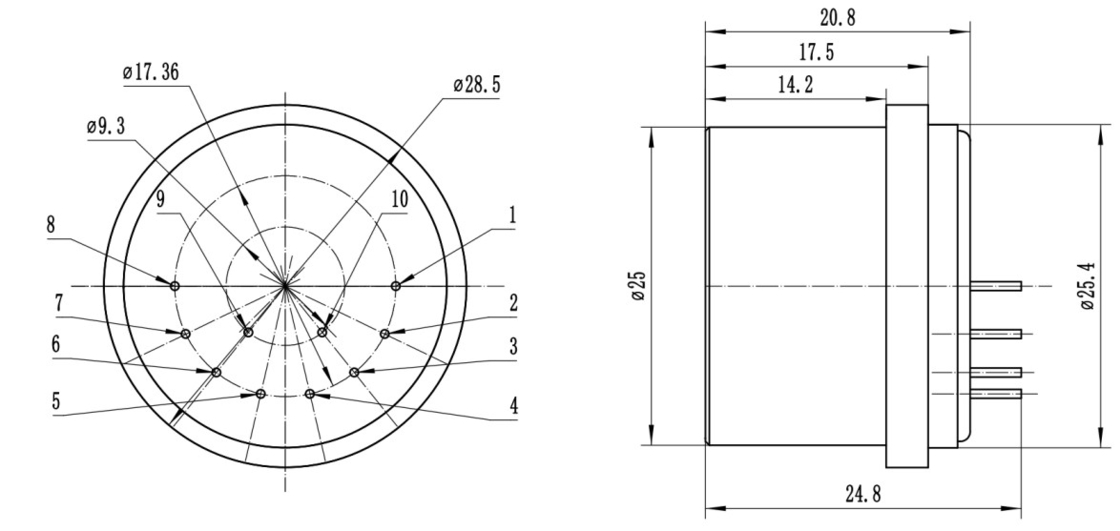

1Оригинальный размер и определение фиксатора JB5-A

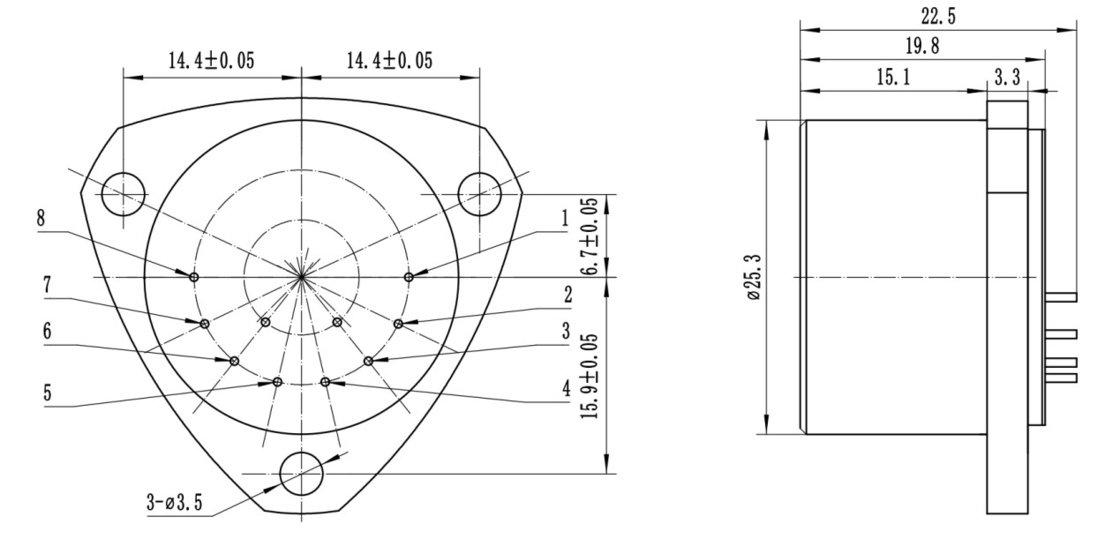

2Ориентировочный размер и определение фиксатора JB5-B
3- Очертание размера и определение фиксатора JB5-C
Определение пин:
1, выходный сигнал
2, воздух
3, мощность -15В
4, мощность +15В
5, энергоснабжение и сигнал наземного
6, 7, 8, пустой
9, -9В или pt1000
10, +9В или pt1000
Технические параметры:
| Число |
Параметры |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
Сфера применения |
±50 г |
±50 г |
±50 г |
| 2 |
соотношение разрешения |
< 5 мкг |
< 5 мкг |
< 5 мкг |
| 3 |
значение отклонения K0/К1 |
< 5 мг |
< 7 мг |
< 10 мг |
| 4 |
коэффициент масштаба K1 |
10,111,3 мА/г |
10,111,3 мА/г |
10,111,3 мА/г |
| 5 |
Нелинейный коэффициент второго порядка K2 |
≤±20μg/g2 |
≤±20μg/g2 |
≤±20μg/g2 |
| 6 |
Стойкость отклонения, повторность синтеза σK0(1σ, один месяц) |
< 30 мкг |
< 50 мкг |
< 80 мкг |
| 7 |
Интегрированная повторяемость по шкале σK1/К1(1σ, один месяц) |
< 50 ppm |
< 80 ppm |
< 100 ppm |
| 8 |
Полная повторяемость нелинейных коэффициентов K2/К1(1σ, один месяц) |
≤±20 мкг/г2 |
≤±20 мкг/г2 |
≤±20 мкг/г2 |
| 9 |
Полная повторяемость нелинейных коэффициентов K2/К1(1σ, один месяц) |
< 20 мкг/°С |
< 30μg/°C |
< 40μg/°C |
| 10 |
значение отклонения Коэффициент температуры ((Среднее значение всей температурной зоны) |
< 40 ppm |
< 50 ppm |
< 80 ppm |
| 11 |
Шум ((Сопротивление отбора проб составляет 840Ω) |
≤ 5 мв |
≤ 5 мв |
≤ 5 мв |
| 12 |
пропускной способности |
> 300 Гц |
> 300 Гц |
> 300 Гц |
| 13 |
Ошибка исправления вибрации |
< 30μg/g2rms (50-500 Hz) |
< 30μg/g2rms (50-500 Hz) |
< 30μg/g2rms (50-500 Hz) |
| 14 |
Случайные вибрации |
20g@20-2000Hz |
20g@20-2000Hz |
20g@20-2000Hz |
| 15 |
забастовка |
250 г 4,5 мс |
250 г 4,5 мс |
250 г 4,5 мс |
| 16 |
Ошибка установки |
< 1500μrad |
< 1500μrad |
< 1500μrad |
| 17 |
Диапазон температуры работы |
-55 ≈96°C |
-55 ≈96°C |
-55 ≈96°C |
| 18 |
Электрическое питание |
±13 ~ ±18В |
±13 ~ ±18В |
±13 ~ ±18В |
| 19 |
Текущее потребление |
< 20 мА |
< 20 мА |
< 20 мА |
| 20 |
Датчик температуры |
Пользователь может настроить |
Пользователь может настроить |
Пользователь может настроить |
| 21 |
вес |
< 55 г |
< 55 г |
< 55 г |
| 22 |
Диаметр установки |
Ф25 мм |
Ф25,3 мм |
Ф25 мм |
| 23 |
Материалы из оболочек |
Серия 300 Нержавеющая сталь |
Серия 300 Нержавеющая сталь |
Серия 300 Нержавеющая сталь |
Примечание:
1. Коэффициент масштаба регулируется в соответствии с требованиями пользователя;
2.Сенсор температуры: разделен на AD590, pt1000, 18B20,
3. Цикл испытаний: разделен на 1 месяц, 3 месяца, 6 месяцев, 12 месяцев в соответствии с требованиями пользователя для испытаний;
4. Установка в соответствии с требованиями пользователя; Размеры могут быть слегка скорректированы в соответствии с требованиями пользователя, и другие требования испытаний могут быть выполнены в соответствии с требованиями клиента.
|
Применение:
Области применения: мост, плотина, нефтяная скважина, испытание наклона угольной шахты, управление высокоскоростной железной дорогой, контроль стабильности судна.
