Описание продукта:
Кварцевый гибкий акселерометр серии KSJB4 - это высокотемпературный и вибрационный датчик, известный своей замечательной повторяемостью, работоспособностью при запуске, высокой температурной стойкостью,и высокая надежность, он может использоваться как для статических, так и для динамических испытаний и служит стандартным датчиком вибрации.
Этот продукт включает в себя отличительную конструкцию для высоких температур и сейсмических условий, передовые технологии упаковки и специализированную схему.Его выходный ток прямо пропорционален измеренному ускорению, что позволяет измерять как статическое, так и динамическое ускорение.он предлагает возможность интегрированного датчика температуры для компенсации смещения и масштаба фактора, эффективно минимизируя влияние колебаний температуры окружающей среды.с уникальной структурой двойного крутящего момента, которая отличает его от конкурентовЭто нововведение обеспечивает большую стабильность в значениях смещения акселерометра и факторах масштаба при сохранении независимых прав на интеллектуальную собственность.Этот продукт получил тысячи поставки и превратился в зрелое решение, особенно полезно для измерений на месте во время бурения нефти.
Области применения: мост, плотина, нефтяная скважина, испытание наклона угольной шахты, управление высокоскоростной железной дорогой, контроль стабильности судна.
1.JB4-01 Структурные размеры и определение булавок
2.JB4-02A и JB4-03A Структурные размеры и определения штифтов
3.Размеры конструкции JB4-02B и JB4-03B и определения штифтов

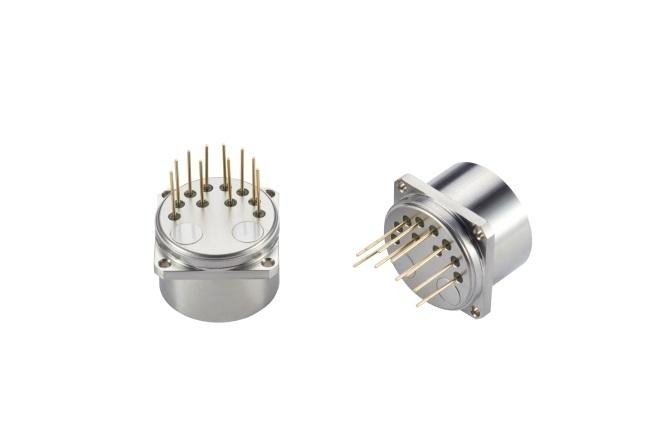

(Фигура 1 изображения продукта типа B)

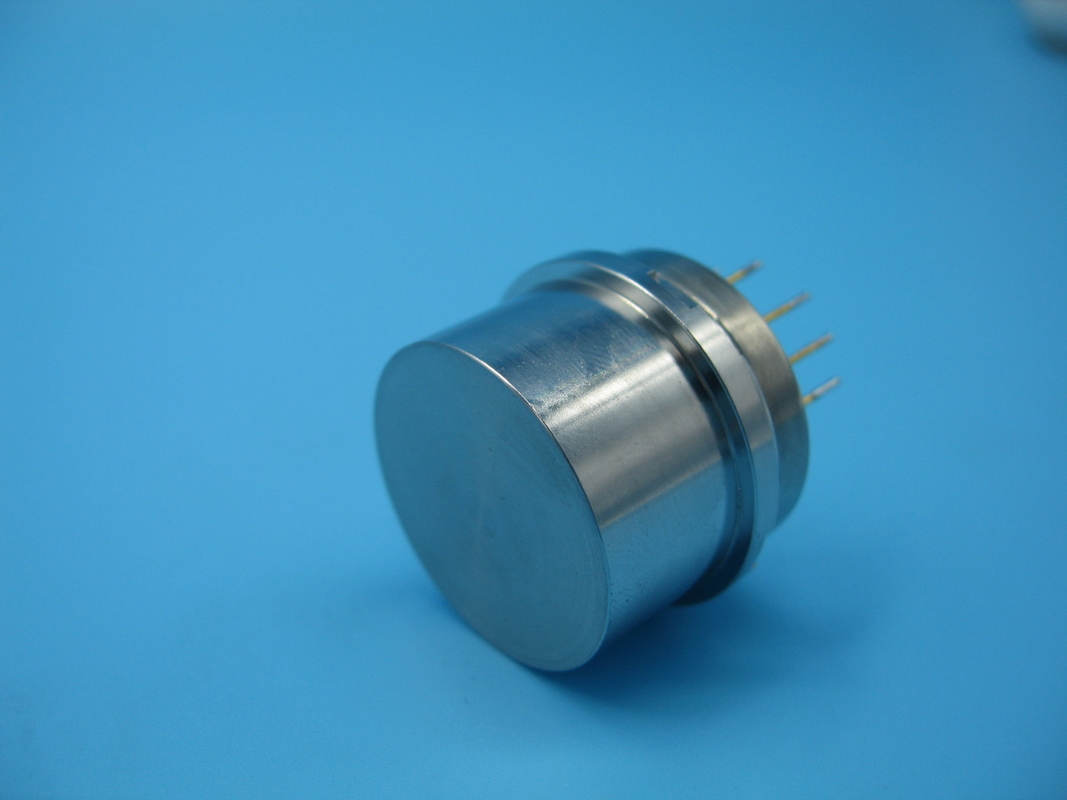

(Обзор продукции типа В, рисунок 2)
4.Размеры конструкции JB4-02C и JB4-03C и определения штифтов
5.Размер и определение конструкции JB4-02D и JB4-03D
Определение пин:
1, выходный сигнал
2, воздух
3, мощность -15В
4, мощность +15В
5, энергоснабжение и сигнал наземного
6, 7, 8, пустой
9, -9В или pt1000
10, +9В или pt1000
Технические параметры:
| Число |
Параметры |
KSJB4-01 |
KSJB4-02 |
KSJB4-03 |
| 1 |
Сфера применения |
± 30 г |
± 30 г |
± 30 г |
| 2 |
значение отклонения K0/К1 |
< 10 мг |
< 15 мг |
< 15 мг |
| 3 |
Сигнализация отклонения в значениях повторяемости σk0 (1σ,месяц) |
< 50 мкг |
< 200 мкг |
< 200 мкг |
| 4 |
коэффициент температуры |
< 50μg/°C |
< 100μg/°C |
< 100μg/°C |
| 5 |
коэффициент масштаба K1 |
10,111,3 мА/г |
10,111,3 мА/г |
1.1 ∙ 1.3 мА/г |
| 6 |
Интегрированная повторяемость с коэффициентом масштаба σk1/k1 (1σ, один месяц) |
< 80 ppm |
< 150 ppm |
< 150 ppm |
| 7 |
значение отклонения Коэффициент температуры ((Среднее значение всей температурной зоны) |
< 100 ppm |
< 200 ppm |
< 200 ppm |
| 8 |
Ошибка установки |
< 1500μrad |
< 1500μrad |
< 1500μrad |
| 9 |
Ошибка исправления вибрации |
< 30μg/g 2rms (50-500Hz) |
< 100 мкг/г 2 рм (50-500 Гц) |
< 100 мкг/г 2 рм (50-500 Гц) |
| 10 |
Шум |
< 3000μg-rms (0-10000Hz) |
< 3000μg-rms (0-10000Hz) |
< 3000μg-rms (0-10000Hz) |
| 11 |
Диапазон температуры работы |
-55 ≈96°C |
-55 ≈155°C |
-55 ≈ 180°C |
| 12 |
забастовка |
500 г 0,5 мс |
1000 г 0,5 мс |
1000 г 0,5 мс |
| 13 |
Случайные вибрации |
25 г @30-500 Гц |
25 г @30-500 Гц |
25 г @30-500 Гц |
| 14 |
соотношение разрешения |
< 10 мкг |
< 10 мкг |
< 10 мкг |
| 15 |
пропускной способности |
> 300 Гц |
> 300 Гц |
> 300 Гц |
| 16 |
Текущее потребление |
< 20 мА |
< 20 мА |
< 20 мА |
| 17 |
рассеивание мощности @ ±15VDC |
< 480 мВт |
< 480 мВт |
< 480 мВт |
| 18 |
Электрическое питание |
±13 до ±18В |
±13 до ±18В |
±13 до ±18В |
| 19 |
вес |
< 55 г |
< 55 г |
< 55 г |
| 20 |
Диаметр установки |
Ф25 мм |
Ф25 мм |
Ф25 мм |
| 21 |
высота |
< 21,5 мм |
< 21,5 мм |
< 21,5 мм |
| 22 |
Материалы из оболочек |
Серия 300 Нержавеющая сталь |
Серия 300 Нержавеющая сталь |
Серия 300 Нержавеющая сталь |
Примечание:
1. Коэффициент масштаба регулируется в соответствии с требованиями пользователя;
2.Датчик температуры: разделен на AD590, pt1000,
3. Цикл испытаний: разделен на 1 месяц, 3 месяца, 6 месяцев, 12 месяцев в соответствии с требованиями пользователя для испытаний;
4. Установка в соответствии с требованиями пользователя; Размеры могут быть слегка скорректированы в соответствии с требованиями пользователя, и другие требования испытаний могут быть выполнены в соответствии с требованиями клиента.
|
|
Применение:
Кацизный датчик ускорителя KSJB4 - это передовой датчик скорости движения и детектор ускорителя, который предлагает точную единицу измерения ускорения.Он сертифицирован сертификатом взрывостойкости и CEДатчик разработан с небольшим размером Ф25 мм и диапазоном ± 30 г. Он также имеет достоверное значение отклонения K0 / K1 ≤ ± 10 Мг и шум <3000 мкг-rms (0-10000 Гц).Этот датчик акселерометра доступен в любом количестве с минимальным количеством заказа 1pcs. Он упакован в отдельные коробки и все коробки упакованы в стандартные пакеты или запросы клиентов доступны. Время доставки составляет 5-8 рабочих дней и условия оплаты T / T, Western Union, MoneyGram.Поставки составляют 1000 штук в неделю.
Кацизный датчик акселерометра KSJB4 подходит для различных применений, таких как автомобильная, медицинская, аэрокосмическая, промышленная, военная и потребительская электроника.вибрация и удар в широком спектре примененийДатчик предназначен для использования в суровых условиях с температурой от -40°C до +85°C. Он обеспечивает надежную производительность и высокую точность в самых требовательных приложениях.
