Описание продукта:

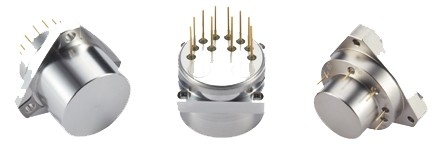

Кварцевый гибкий акселерометр серии KSJB3 представляет собой компактный высокоточный датчик, подходящий для широкого спектра применений инерциальной навигации.начальная производительностьЭтот универсальный датчик может использоваться как для статических, так и для динамических испытаний и функционирует как стандартный датчик вибрации и наклона.Выход датчика линейный с применяемой силой или ускорением, и пользователи могут настроить точность выхода путем выбора соответствующего сопротивления отбора проб.встроенный датчик температуры позволяет пользователям компенсировать значения смещения и коэффициенты масштаба, уменьшая влияние изменений температуры окружающей среды.
1.Площадь фланца
Определение пин:
1, выходный сигнал
2, воздух
3, мощность -15В
4, мощность +15В
5, энергоснабжение и сигнал наземного
6, 7, 8, пустой
9, -9В или pt1000
10, +9В или pt1000

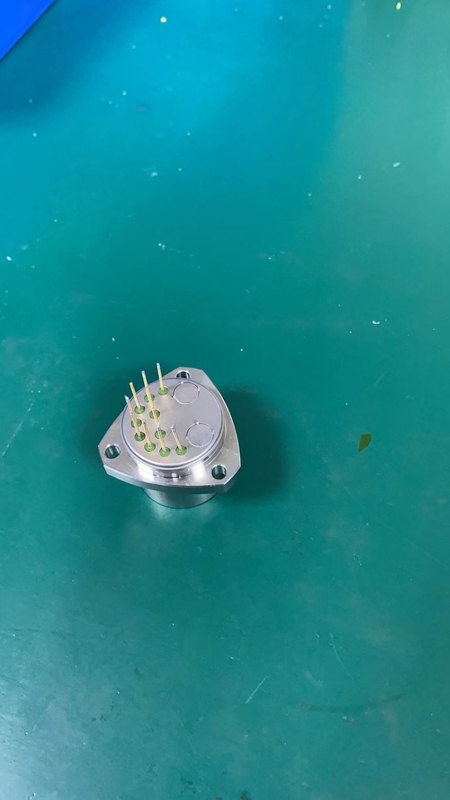

2.Размеры треугольного фланца
Размеры фланца перевернутого треугольника
Технические параметры:
| Число |
Параметры |
KSJB3-01 |
KSJB3-02 |
KSJB3-03 |
| 1 |
Сфера применения |
± 60 г |
± 60 г |
± 60 г |
| 2 |
Предельное значение |
5 мкг |
5 мкг |
5 мкг |
| 3 |
значение отклонения K0/К1 |
≤ ± 5 мг |
≤ ± 7 мг |
≤ ± 5 мг |
| 4 |
коэффициент масштаба K1 |
10,0±0,2 мА/г |
10,0±0,2 мА/г |
00,6±0,2 мА/г |
| 5 |
Нелинейный коэффициент второго порядка K2 |
≤±20μg/g2 |
≤±30μg/g2 |
≤±20μg/g2 |
| 6 |
0g 4 часа краткосрочная стабильность |
≤ 10 мкг |
≤ 20 мкг |
≤ 20 мкг |
| 7 |
1g 4 часа краткосрочная стабильность |
≤ 10 ppm |
≤ 20 ppm |
≤ 20 ppm |
| 8 |
Стойкость отклонения, повторность синтеза σK0(1σ, один месяц) |
≤ 15 мкг |
≤ 50 мкг |
≤ 50 мкг |
| 9 |
Интегрированная повторяемость по шкале σK1/К1(1σ, один месяц) |
≤ 15 ppm |
≤ 50 ppm |
≤ 50 ppm |
| 10 |
Полная повторяемость нелинейных коэффициентов K2/К1(1σ, один месяц) |
≤±20 мкг/г2 |
≤±30 мкг/г2 |
≤±30 мкг/г2 |
| 11 |
значение отклонения Коэффициент температуры ((Среднее значение всей температурной зоны) |
≤±15 мкг /°C |
≤±50 мкг /°C |
≤±50 мкг /°C |
| 12 |
Фактор масштаба Коэффициент температуры ((Среднее значение всей температурной зоны) |
≤±15 ppm /°C |
≤ ± 80 ppm /°C |
≤±50 ppm /°C |
| 13 |
Шум ((Сопротивление отбора проб составляет 840Ω) |
≤ 5 мв |
≤ 8,4 мв |
≤ 8,4 мв |
| 14 |
Естественная частота |
350-800 Гц |
350-800 Гц |
350-800 Гц |
| 15 |
пропускной способности |
800-2500 Гц |
800-2500 Гц |
800-2500 Гц |
| 16 |
Случайные вибрации |
10 г ((20-2000 Гц) |
10 г ((20-2000 Гц) |
10 г ((20-2000 Гц) |
| 17 |
забастовка |
150 г,40,5 мс, 1/2 си |
150 г,40,5 мс, 1/2 си |
150 г,40,5 мс, 1/2 си |
| 18 |
Диапазон температуры работы |
-55 ̊+85°С |
-55 ̊+85°С |
-55 ̊+85°С |
| 19 |
Диапазон температуры хранения |
-60 ~ + 120°C |
-60 ~ + 120°C |
60~+120°C |
| 20 |
Электрическое питание |
± 12 ~ ± 15 В |
± 12 ~ ± 15 В |
± 12 ~ ± 15 В |
| 21 |
Текущее потребление |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Датчик температуры |
Пользователь может настроить |
Пользователь может настроить |
Пользователь может настроить |
| 23 |
Размер |
Ф18.2х23 мм |
Ф18.2х23 мм |
Ф18.2х23 мм |
| 24 |
вес |
≤ 30 г |
≤ 30 г |
≤ 30 г |
Примечание:
1. Коэффициент масштаба регулируется в соответствии с требованиями пользователя;
2.Сенсор температуры: разделен на AD590, pt1000, 18B20,
3. Цикл испытаний: разделен на 1 месяц, 3 месяца, 6 месяцев, 12 месяцев в соответствии с требованиями пользователя для испытаний;
4В соответствии с требованиями установки пользователя; Размеры могут быть слегка скорректированы в соответствии с требованиями пользователя,и другие требования к испытаниям могут быть выполнены в соответствии с требованиями клиента.
|
Применение:
Сенсор акселерометра Kacise KSJB3 идеально подходит для измерения и мониторинга ускорения, скорости, смещения и других динамических действий.такие как аэрокосмическая промышленностьОн широко используется для мониторинга вибрации в промышленных и медицинских приложениях.Он также используется для мониторинга сейсмического и структурного состояния в аэрокосмических и автомобильных приложениях. Датчик подходит для использования в экстремальных условиях, таких как высокотемпературные, низкотемпературные, взрывозащитные и высокоточные приложения. Датчик очень надежен и точен,что делает его идеальным для точных измерений.
Датчик акселерометра Kacise KSJB3 является надежным и экономически эффективным решением для измерения ускорения и других динамических действий.Он предназначен для предоставления точных и точных данных с широким диапазоном рабочих температур и пропускной способностиПродукт имеет сертификацию взрывостойкости, что делает его подходящим для использования в опасных условиях. Широкий диапазон температур и питание делают его подходящим для использования в экстремальных условиях.Датчик очень надежный и точный., что делает его идеальным для точных измерений.
