Описание продукта:
Датчик ускорителя - это передовое устройство измерения ускорения, предназначенное для надежной работы в суровой среде.Он способен измерять ускорение до ± 70 г с пороговым значением 5 мкг и уровнем шума 5 мВУстройство также предлагает широкий диапазон температур работы от -55°C до +85°C, что позволяет использовать его в различных приложениях.
Этот датчик ускорителя является высоконадежным и точным устройством, которое идеально подходит для использования в широком спектре приложений, таких как автомобильная, аэрокосмическая, промышленная и медицинская.Устройство предназначено для обеспечения точного измерения ускорения при низком расходе энергии и предлагает широкий спектр функцийОн также способен выдерживать экстремальные температуры и суровые условия окружающей среды.датчик ускорителя - идеальный выбор для любого приложения, требующего точного измерения ускорения.
Кварцевый гибкий акселерометр серии KSJB2 представляет собой высокоточный акселерометр инерциального уровня навигации, продукт обладает отличной долгосрочной стабильностью, повторяемостью, работоспособностью при запуске,характеристики адаптивности к окружающей среде и высокой надежности, может использоваться для статического тестирования может использоваться для динамического тестирования, также является стандартным датчиком вибрации и датчиком наклона.
Выходной ток продукта линейно связан с полученной силой или ускорением,и пользователь может выбрать соответствующее сопротивление отбора проб с помощью расчета для достижения высокой точности выходаВстроенный датчик температуры может быть использован для компенсации значения смещения и коэффициента масштаба для уменьшения воздействия температуры окружающей среды в соответствии с потребностями пользователя.

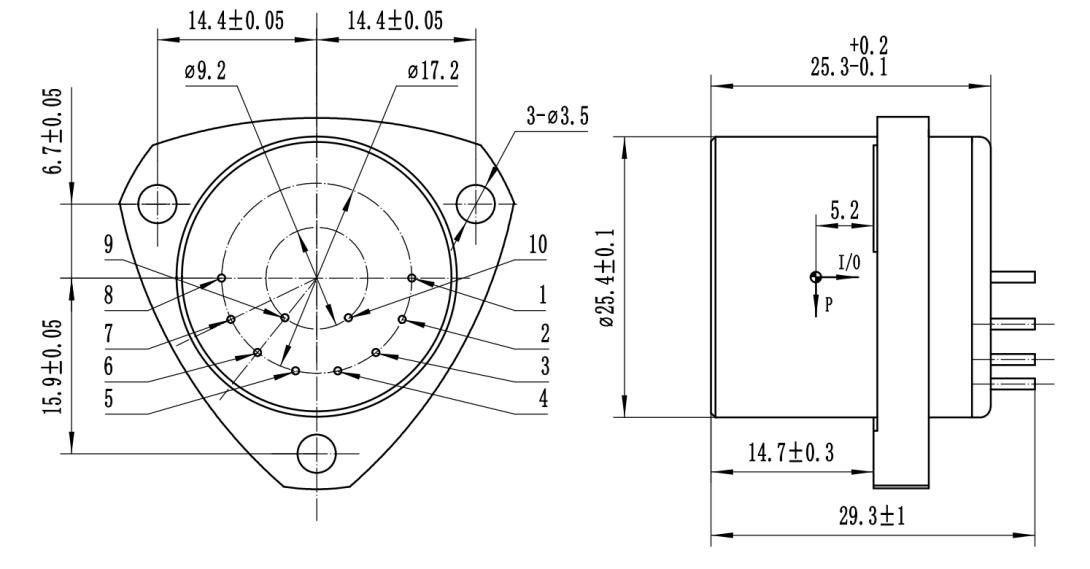

Диаграмма обзора и определение пин:
Рисунок I: Универсальный акселерометр
Обычное определение пин: 1, выход сигнала; 2. Пустой; 3, -15V; 4, +15V; 5, питание и сигнал наземного питания; 6. Пустой; 7. Пустой; 8. Пустой; 9, -9V выход; 10, +9V выход.
Технические параметры:
| Число |
Параметры |
KSJB2-01 |
KSJB2-02 |
KSJB2-03 |
| 1 |
Сфера применения |
± 70 г |
± 70 г |
± 70 г |
| 2 |
Предельное значение |
5 мкг |
5 мкг |
5 мкг |
| 3 |
значение отклонения K0/К1 |
≤ ± 3 мг |
≤ ± 3 мг |
≤ ± 5 мг |
| 4 |
коэффициент масштаба K1 |
00,8-1,2 мА/г |
00,8-1,2 мА/г |
00,8-1,2 мА/г |
| 5 |
Нелинейный коэффициент второго порядка K2 |
≤±10μg/g2 |
≤±15μg/g2 |
≤±20μg/g2 |
| 6 |
0g 4 часа краткосрочная стабильность |
≤ 10 мкг |
≤ 15 мкг |
≤ 20 мкг |
| 7 |
1g 4 часа краткосрочная стабильность |
≤ 10 ppm |
≤ 15 ppm |
≤ 20 ppm |
| 8 |
Стойкость отклонения, повторность синтеза σK0(1σ, один месяц) |
≤ 10 мкг |
≤ 20 мкг |
≤ 30 мкг |
| 9 |
Интегрированная повторяемость по шкале σK1/К1(1σ, один месяц) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Полная повторяемость нелинейных коэффициентов K2/К1(1σ, один месяц) |
≤±10 мкг/г2 |
≤±20 мкг/г2 |
≤±30 мкг/г2 |
| 11 |
значение отклонения Коэффициент температуры ((Среднее значение всей температурной зоны) |
≤ ± 10 мкг /°C |
≤±30 мкг /°C |
≤±50 мкг /°C |
| 12 |
Фактор масштаба Коэффициент температуры ((Среднее значение всей температурной зоны) |
≤±20 ppm /°C |
≤±30 ppm /°C |
≤±50 ppm /°C |
| 13 |
Шум ((Сопротивление отбора проб составляет 840Ω) |
≤ 5 мв |
≤ 5 мв |
≤ 5 мв |
| 14 |
Естественная частота |
400-800 Гц |
400-800 Гц |
400-800 Гц |
| 15 |
пропускной способности |
800-2500 Гц |
800-2500 Гц |
800-2500 Гц |
| 16 |
Случайные вибрации |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
| 17 |
забастовка |
100 грамм, 8 мс, 1/2 си |
100 грамм, 8 мс, 1/2 си |
100 грамм, 8 мс, 1/2 си |
| 18 |
Диапазон температуры работы |
-55 ̊+85°С |
-55 ̊+85°С |
-55 ̊+85°С |
| 19 |
Диапазон температуры хранения |
-60 ~ + 120°C |
-60 ~ + 120°C |
60~+120°C |
| 20 |
Электрическое питание |
± 12 ~ ± 15 В |
± 12 ~ ± 15 В |
± 12 ~ ± 15 В |
| 21 |
Текущее потребление |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Датчик температуры |
Пользователь может настроить |
Пользователь может настроить |
Пользователь может настроить |
| 23 |
Размер |
Ф25.4х30мм |
Ф25.4х30мм |
Ф25.4х30мм |
| 24 |
вес |
≤ 80 г |
≤ 80 г |
≤ 80 г |
Примечание:
1. Коэффициент масштаба регулируется в соответствии с требованиями пользователя;
2.Сенсор температуры: разделен на AD590, pt1000, 18B20,
3. Цикл испытаний: разделен на 1 месяц, 3 месяца, 6 месяцев, 12 месяцев в соответствии с требованиями пользователя для испытаний;
4В соответствии с требованиями установки пользователя; Размеры могут быть слегка скорректированы в соответствии с требованиями пользователя,и другие требования к испытаниям могут быть выполнены в соответствии с требованиями клиента.
|
|
Поддержка и услуги:
Мы предоставляем техническую поддержку и услуги для нашего продукта Accelerometer Sensor.Наша команда технической поддержки доступна 24 часа в сутки, чтобы ответить на любые вопросы, которые у вас могут возникнуть о нашем продукте и предоставить помощь в решении проблемМы также предлагаем различные услуги, такие как установка, калибровка и обслуживание.Если у вас есть вопросы или вам нужна помощь с любым аспектом нашего продуктаПожалуйста, не стесняйтесь связаться с нами.
Упаковка и перевозка:
Упаковка и перевозка:
Мы упаковываем датчик ускорителя в прочные коробки, предназначенные для защиты продукта от внешних повреждений во время перевозки.Коробки заполнены неабразивной пеной для дополнительной защитыМы также размещаем в коробке руководство с инструкциями по использованию. Мы отправляем датчик Accelerometer по всему миру через надежную курьерскую службу, чтобы гарантировать, что он придет к вам своевременно.
