Описание продукта:
Кварцевый гибкий датчик акселерометра серии KSJB1 представляет собой высокоточное инерциальное навигационное датчик высокого уровня военного класса.Отличная стартовая производительностьОн может быть использован для статических и динамических испытаний, функционируя как стандартный датчик вибрации и наклона.
Выходной ток продукта линеен с силой или ускорением, и пользователь может выбрать подходящее сопротивление отбора проб с помощью расчета для достижения высокоточности выхода.И может быть встроен в датчик температуры в соответствии с требованиями пользователя, используется для компенсации частичного значения и масштаба коэффициента, уменьшить влияние температуры окружающей среды.
Применение: Инерциальное измерение и испытание вибрационной изоляции высокоточной инерциальной навигационной системы в аэрокосмической, авиационной, судовой, вооруженной и других областях.
Диаграмма обзора и определение пин:

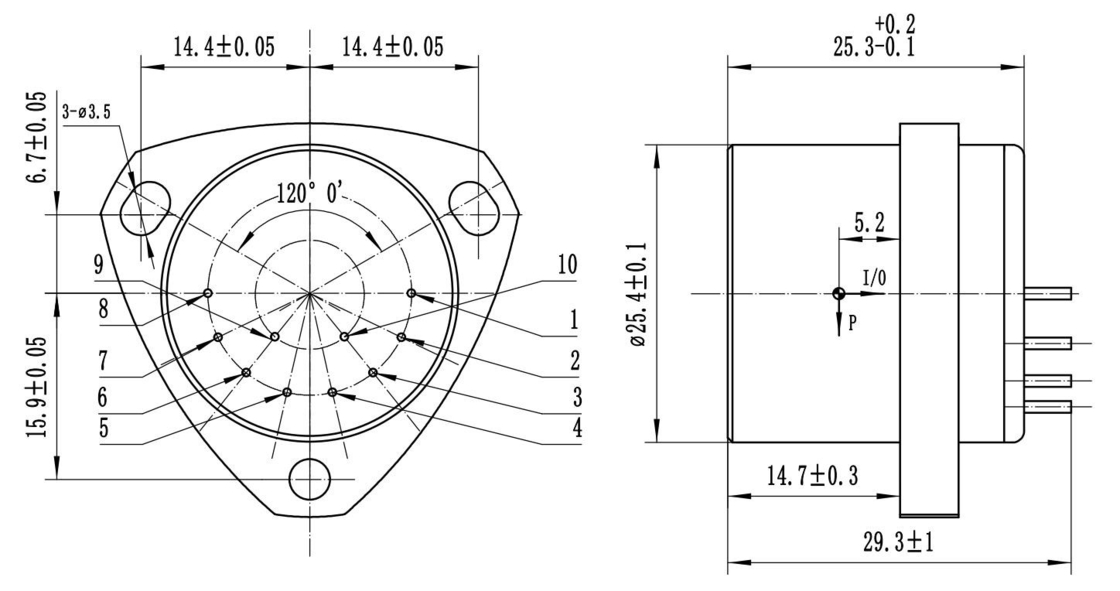

Рисунок I: Универсальный акселерометр
Обычное определение пин: 1, выход сигнала; 2. Пустой; 3, -15V; 4, +15V; 5, питание и сигнал наземного питания; 6. Пустой; 7. Пустой; 8. Пустой; 9, -9V выход; 10, +9V выход.
Дверь для установки имеет форму U.

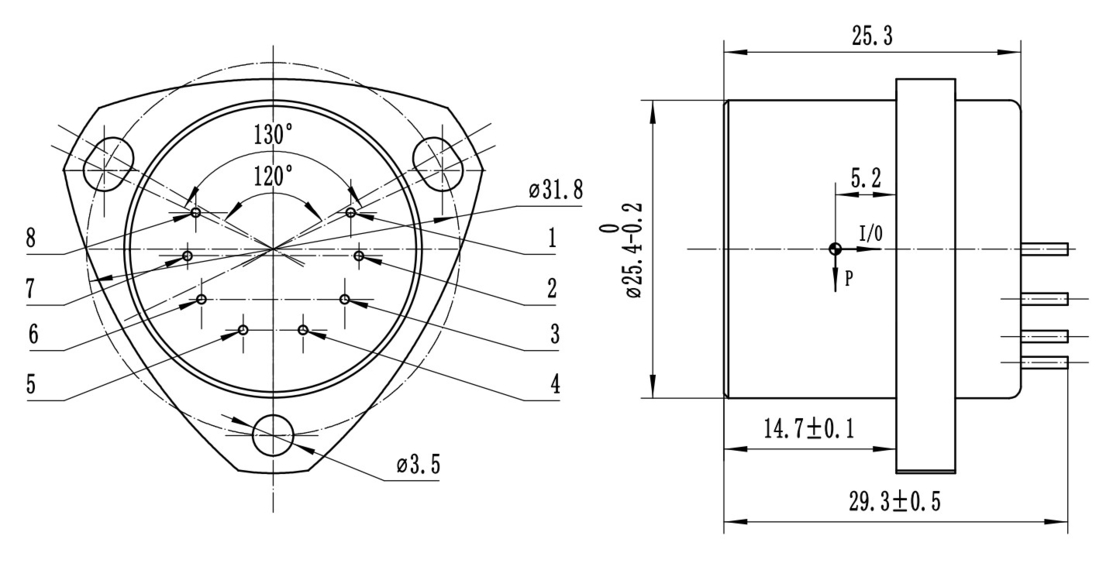

Установка отверстие в форме U и штифт 8 штифтов

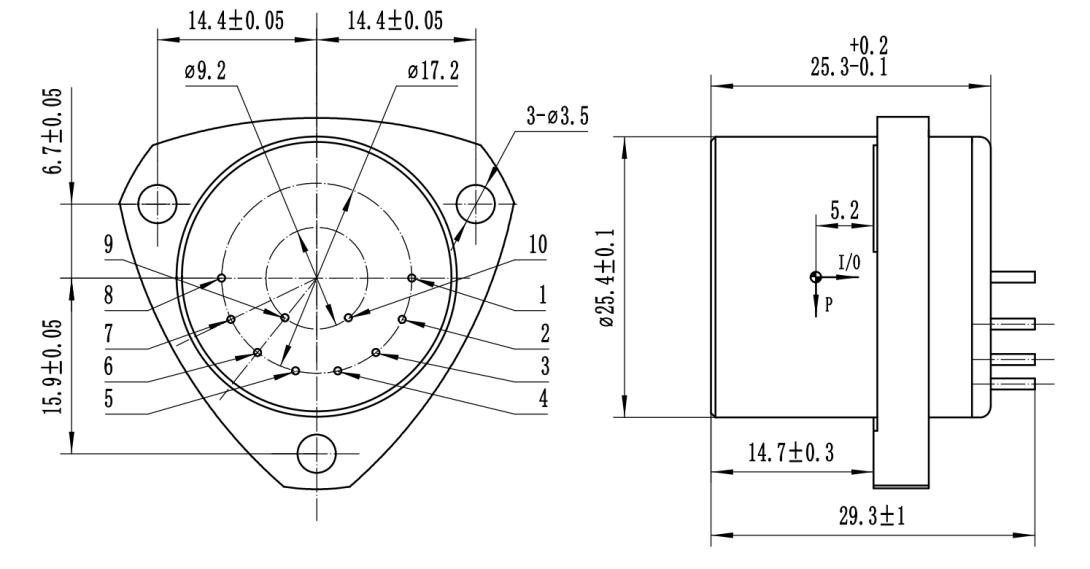

Внешнее измерение квадратное
Технические параметры:
| Число |
Параметры |
KSJB1-01 |
KSJB1-02 |
KSJB1-03 |
| 1 |
Сфера применения |
±50 г |
±50 г |
±50 г |
| 2 |
Предельное значение |
5 мкг |
5 мкг |
5 мкг |
| 3 |
отклонениезначение K0/К1 |
≤ ± 3 мг |
≤ ± 3 мг |
≤ ± 5 мг |
| 4 |
коэффициент масштаба K1 |
10,05 - 1,30 мА/г |
10,05 - 1,30 мА/г |
10,05 - 1,30 мА/г |
| 5 |
Нелинейный коэффициент второго порядка K2 |
≤±10μg/g2 |
≤±15μg/g2 |
≤±20μg/g2 |
| 6 |
0g 4 часа краткосрочная стабильность |
≤ 10 мкг |
≤ 10 мкг |
≤ 15 мкг |
| 7 |
1g 4 часа краткосрочная стабильность |
≤ 10 ppm |
≤ 10 ppm |
≤ 15 ppm |
| 8 |
Стойкость отклонения, повторность синтеза σK0(1σ, один месяц) |
≤ 10 мкг |
≤ 20 мкг |
≤ 30 мкг |
| 9 |
Интегрированная повторяемость по шкале σK1/К1(1σ, один месяц) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Полная повторяемость нелинейных коэффициентов K2/К1(1σ, один месяц) |
≤±10 мкг/г2 |
≤±20 мкг/г2 |
≤±30 мкг/г2 |
| 11 |
значение отклонения Коэффициент температуры ((Среднее значение всей температурной зоны) |
≤ ± 10 мкг /°C |
≤±30 мкг /°C |
≤±50 мкг /°C |
| 12 |
Фактор масштаба Коэффициент температуры ((Среднее значение всей температурной зоны) |
≤ ± 10 ppm /°C |
≤±30 ppm /°C |
≤±50 ppm /°C |
| 13 |
Шум ((Сопротивление отбора проб составляет 840Ω) |
≤ 5 мв |
≤ 8,4 мв |
≤ 8,4 мв |
| 14 |
Естественная частота |
400-800 Гц |
400-800 Гц |
400-800 Гц |
| 15 |
пропускной способности |
800-2500 Гц |
800-2500 Гц |
800-2500 Гц |
| 16 |
Случайные вибрации |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
| 17 |
забастовка |
100 грамм, 8 мс, 1/2 си |
100 грамм, 8 мс, 1/2 си |
100 грамм, 8 мс, 1/2 си |
| 18 |
Диапазон температуры работы |
-55 ~ + 85°C |
-55 ~ + 85°C |
-55 ~ + 85°C |
| 19 |
Диапазон температуры хранения |
-60 ~ + 120°C |
-60 ~ + 120°C |
-60 ~ + 120°C |
| 20 |
Электрическое питание |
± 12 ~ ± 15 В |
± 12 ~ ± 15 В |
± 12 ~ ± 15 В |
| 21 |
Текущее потребление |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Датчик температуры |
Пользователь может настроить |
Пользователь может настроить |
Пользователь может настроить |
| 23 |
Размер |
Ф25.4х30мм |
Ф25.4х30мм |
Ф25.4х30мм |
| 24 |
вес |
≤ 80 г |
≤ 80 г |
≤ 80 г |
Примечание:
1. Коэффициент масштаба регулируется в соответствии с требованиями пользователя;
2.Сенсор температуры: разделен на AD590, pt1000, 18B20,
3. Цикл испытаний: разделен на 1 месяц, 3 месяца, 6 месяцев, 12 месяцев в соответствии с требованиями пользователя для испытаний;
4В соответствии с требованиями установки пользователя; Размеры могут быть слегка скорректированы в соответствии с требованиями пользователя,и другие требования к испытаниям могут быть выполнены в соответствии с требованиями клиента.
|
Применение:
Кацизный датчик ускорителя KSJB1 представляет собой высокоточный линейный датчик ускорения, предназначенный для измерения линейного ускорения в трехмерном пространстве.Он имеет диапазон ± 50 г и рабочую температуру от -55°C до +85°CУ этого акселерометра уровень шума составляет 5 мВ, что позволяет производить высокоточные измерения. Устройство гарантировано взрывостойким, имеет сертификат CE. Его вес составляет менее 80 г,что делает его очень портативным и простым в установкеОн идеально подходит для различных применений, в том числе автомобильной, аэрокосмической, производственной и медицинской.
Кацизный датчик акселерометра KSJB1 является надежным и экономически эффективным решением для измерения линейного ускорения.Все коробки упакованы в стандартные упаковки или по запросу клиентаВремя доставки составляет 5-8 рабочих дней, а оплата может быть произведена через T / T, Western Union или MoneyGram. Устройство поставляется с максимальной емкостью 1000 штук в неделю.
Упаковка и перевозка:
Упаковка и перевозка
Датчик акселерометра упаковывается в картонную коробку с пенными вставками для защиты продукта от ударов и других повреждений во время транспортировки.
Коробка запечатана промышленной лентой и маркирована спецификациями продукта и инструкциями по обращению.
Продукт отправляется через безопасные и надежные службы доставки, такие как FedEx, UPS и DHL, и отслеживается до тех пор, пока он не будет доставлен к двери клиента.
