Ускоритель датчик Профессиональный Ускорительный Измерительный блок

Ускоритель датчик Профессиональный Ускорительный Измерительный блок

Place of Origin:

CHINA

Фирменное наименование:

Kacise

Сертификация:

certificate of explosion-proof, CE

Model Number:

KSJB1

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Силовое питание:
12V-15V
Тип:
Аналогичный
Наименование продукта:
Датчик ускорителя
Операционная температура:
-55°C к +85°C
Диапазон:
±50г
Шум:
5 мВ
Вес:
≤80г
Размер:
Ф25,4 мм х30 мм
Условия оплаты и доставки
Minimum Order Quantity
1pcs
Packaging Details
each unit has individual box and all boxes are packed in standard packages or customers requests available
Delivery Time
5-8 working days
Payment Terms
T/T, Western Union, MoneyGram
Supply Ability
1000 Pieces per Week
Описание продукта

Описание продукта:

Кварцевый гибкий датчик акселерометра серии KSJB1 является воплощением точности и надежности в области инерциальных навигационных датчиков военного класса.повторяемостьЕго двойная функциональность делает его ценным ресурсом как для статических, так и для динамических испытаний.используется как датчик вибрации и наклона.



Выходной ток продукта линеен с силой или ускорением, и пользователь может выбрать подходящее сопротивление отбора проб с помощью расчета для достижения высокоточности выхода.И может быть встроен в датчик температуры в соответствии с требованиями пользователя, используется для компенсации частичного значения и масштаба коэффициента, уменьшить влияние температуры окружающей среды.



Применение: Инерциальное измерение и испытание вибрационной изоляции высокоточной инерциальной навигационной системы в аэрокосмической, авиационной, судовой, вооруженной и других областях.

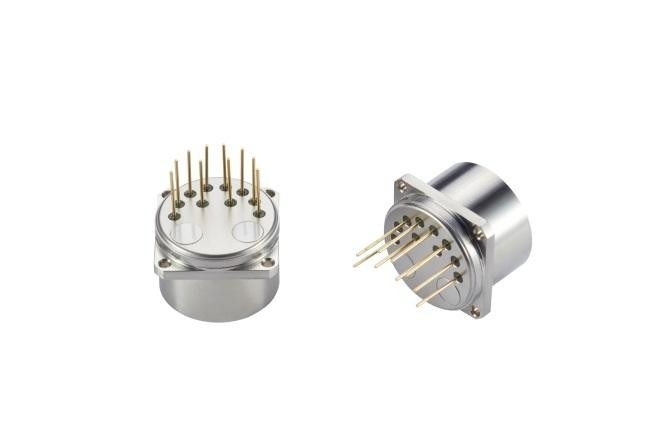

Ускоритель датчик Профессиональный Ускорительный Измерительный блок 0

Диаграмма обзора и определение пин:

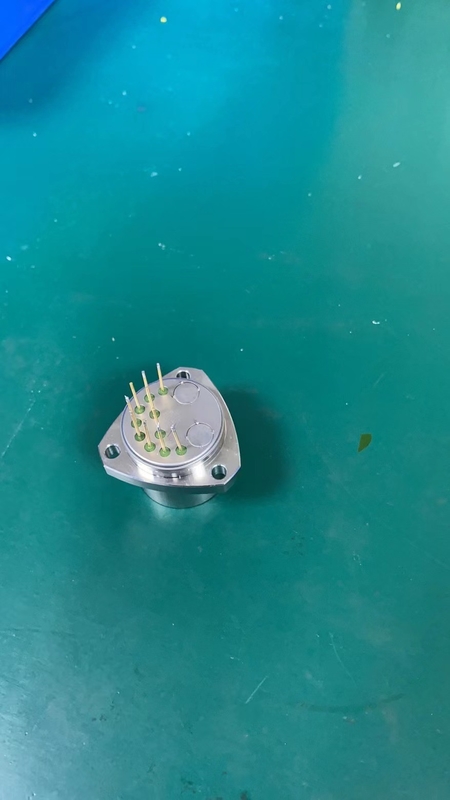

Ускоритель датчик Профессиональный Ускорительный Измерительный блок 1

Рисунок I: Универсальный акселерометр



Обычное определение пин: 1, выход сигнала; 2. Пустой; 3, -15V; 4, +15V; 5, питание и сигнал наземного питания; 6. Пустой; 7. Пустой; 8. Пустой; 9, -9V выход; 10, +9V выход.

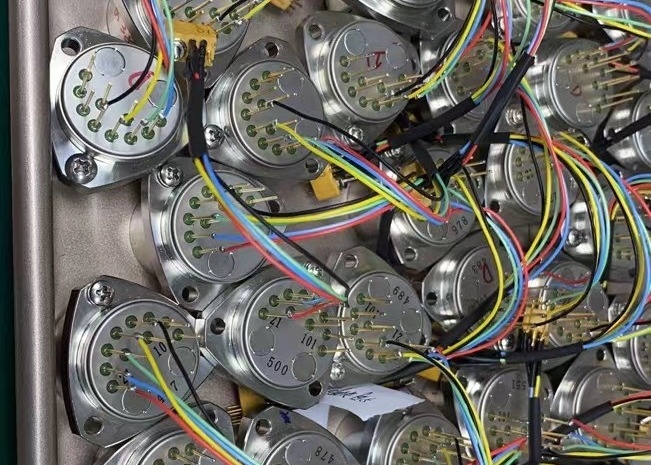

Ускоритель датчик Профессиональный Ускорительный Измерительный блок 2

Дверь для установки имеет форму U.

Ускоритель датчик Профессиональный Ускорительный Измерительный блок 3

Установка отверстие в форме U и штифт 8 штифтов

Ускоритель датчик Профессиональный Ускорительный Измерительный блок 4

Внешнее измерение квадратное





Технические параметры:

Число Параметры KSJB1-01 KSJB1-02 KSJB1-03
1 Сфера применения ±50 г ±50 г ±50 г
2 Предельное значение 5 мкг 5 мкг 5 мкг
3 отклонениезначение K01 ≤ ± 3 мг ≤ ± 3 мг ≤ ± 5 мг
4 коэффициент масштаба K1 10,05 - 1,30 мА/г 10,05 - 1,30 мА/г 10,05 - 1,30 мА/г
5 Нелинейный коэффициент второго порядка K2 ≤±10μg/g2 ≤±15μg/g2 ≤±20μg/g2
6 0g 4 часа краткосрочная стабильность ≤ 10 мкг ≤ 10 мкг ≤ 15 мкг
7 1g 4 часа краткосрочная стабильность ≤ 10 ppm ≤ 10 ppm ≤ 15 ppm
8 Стойкость отклонения, повторность синтеза σK0(1σ, один месяц) ≤ 10 мкг ≤ 20 мкг ≤ 30 мкг
9 Интегрированная повторяемость по шкале σK11(1σ, один месяц) ≤ 15 ppm ≤ 30 ppm ≤ 50 ppm
10 Полная повторяемость нелинейных коэффициентов K21(1σ, один месяц) ≤±10 мкг/г2 ≤±20 мкг/г2 ≤±30 мкг/г2
11 значение отклонения Коэффициент температуры ((Среднее значение всей температурной зоны) ≤ ± 10 мкг /°C ≤±30 мкг /°C ≤±50 мкг /°C
12 Фактор масштаба Коэффициент температуры ((Среднее значение всей температурной зоны) ≤ ± 10 ppm /°C ≤±30 ppm /°C ≤±50 ppm /°C
13 Шум ((Сопротивление отбора проб составляет 840Ω) ≤ 5 мв ≤ 8,4 мв ≤ 8,4 мв
14 Естественная частота 400-800 Гц 400-800 Гц 400-800 Гц
15 пропускной способности 800-2500 Гц 800-2500 Гц 800-2500 Гц
16 Случайные вибрации 6g ((20-2000Hz) 6g ((20-2000Hz) 6g ((20-2000Hz)
17 забастовка 100 грамм, 8 мс, 1/2 си 100 грамм, 8 мс, 1/2 си 100 грамм, 8 мс, 1/2 си
18 Диапазон температуры работы -55 ~ + 85°C -55 ~ + 85°C -55 ~ + 85°C
19 Диапазон температуры хранения -60 ~ + 120°C -60 ~ + 120°C -60 ~ + 120°C
20 Электрическое питание ± 12 ~ ± 15 В ± 12 ~ ± 15 В ± 12 ~ ± 15 В
21 Текущее потребление ≤ ± 20mA ≤ ± 20mA ≤ ± 20mA
22 Датчик температуры Пользователь может настроить Пользователь может настроить Пользователь может настроить
23 Размер Ф25.4х30мм Ф25.4х30мм Ф25.4х30мм
24 вес ≤ 80 г ≤ 80 г ≤ 80 г



Примечание:



1. Коэффициент масштаба регулируется в соответствии с требованиями пользователя;



2.Сенсор температуры: разделен на AD590, pt1000, 18B20,



3. Цикл испытаний: разделен на 1 месяц, 3 месяца, 6 месяцев, 12 месяцев в соответствии с требованиями пользователя для испытаний;



4В соответствии с требованиями установки пользователя; Размеры могут быть слегка скорректированы в соответствии с требованиями пользователя,и другие требования к испытаниям могут быть выполнены в соответствии с требованиями клиента.

Применение:



Датчик акселерометра KSJB1 широко используется во многих отраслях промышленности, таких как нефтегазовая, оборонная, аэрокосмическая, медицинская и автомобильная.такие как насосы, турбины, двигатели, двигатели, компрессоры и т. д., а также могут использоваться для обнаружения вибрации, вызванной землетрясениями, взрывами или другими внешними силами.Он также широко используется для испытаний вибрации и измерения в лабораторииКСЖБ1 датчик акселерометра обеспечивает данные в режиме реального времени для мониторинга и устранения неполадок критических машин,содействие снижению риска неожиданных сбоев и повышению эффективности производства.

Кацизный датчик ускорителя KSJB1 является идеальным решением для обнаружения вибрации и предотвращения в условиях высокой взрывоопасности.это экономически эффективное решение для различных требовательных приложений.

Упаковка и перевозка:

Упаковка и транспортировка датчика акселерометра:

Датчик ускорителя будет надежно упакован пузырькой и помещен в картонную коробку.Коробка будет отправлена надежным перевозчиком по выбору клиента..
