Высокоточные инерциальные навигационные акселерометры для большого количества военных применений имеют высокую стабильность

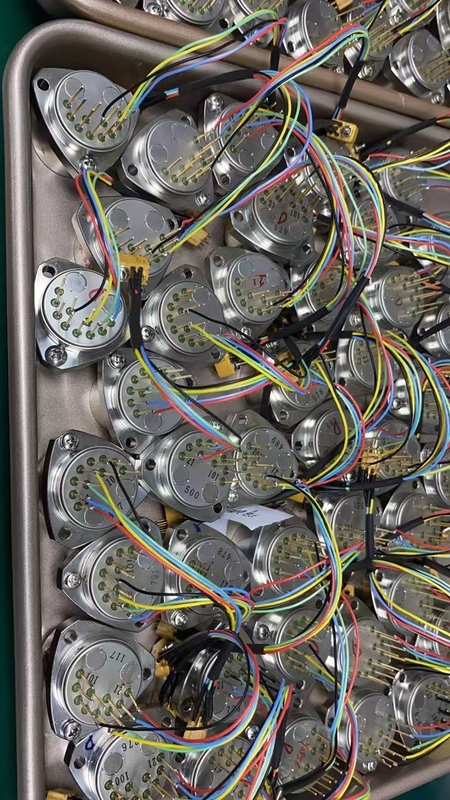

Кварцевый гибкий акселерометр серии KSJB2 представляет собой высокоточный акселерометр инерциального уровня навигации для большого количества военных применений (до 100 г),продукт имеет отличную долгосрочную стабильность, повторяемость, работоспособность при запуске, адаптируемость к окружающей среде и высокие характеристики надежности, могут использоваться для статических испытаний могут использоваться для динамических испытаний,Это также стандартный датчик вибрации и датчик наклона.
Выходной ток продукта линейно связан с полученной силой или ускорением,и пользователь может выбрать соответствующее сопротивление отбора проб с помощью расчета для достижения высокой точности выходаВстроенный датчик температуры может быть использован для компенсации значения смещения и коэффициента масштаба для уменьшения воздействия температуры окружающей среды в соответствии с потребностями пользователя.
Применения: Инерционные измерения военных высокоточных инерционных навигационных систем в аэрокосмической, авиационной, судоходной, вооруженной и других областях,Испытание вибрационной изоляции и испытание наклона оборудования для точных приборов.

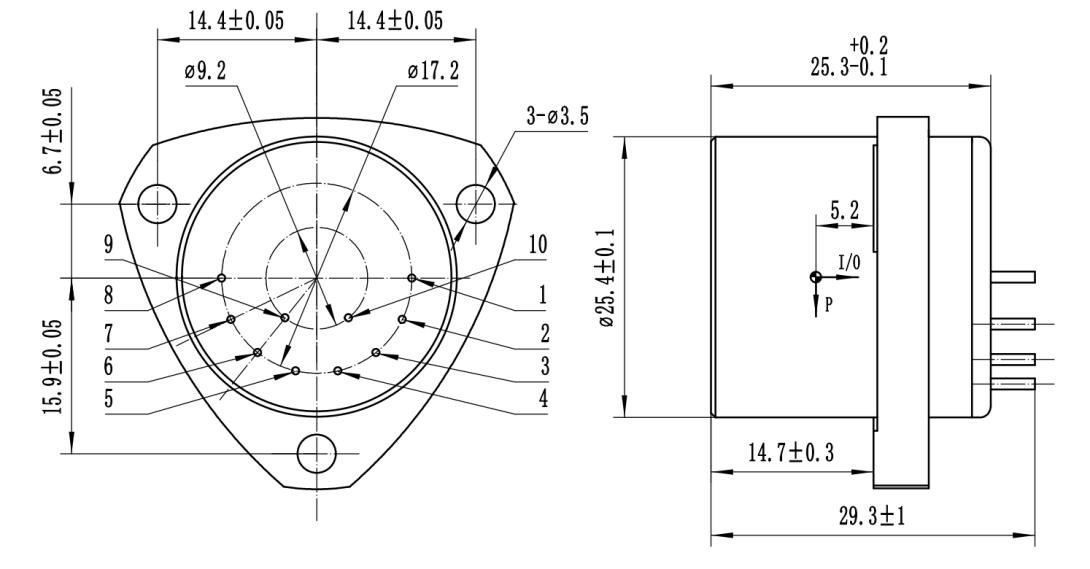

Диаграмма обзора и определение пин:
Рисунок I: Универсальный акселерометр
Обычное определение пин: 1, выход сигнала; 2. Пустой; 3, -15V; 4, +15V; 5, питание и сигнал наземного питания; 6. Пустой; 7. Пустой; 8. Пустой; 9, -9V выход; 10, +9V выход.
технические параметры:
| Число |
Параметры |
KSJB2-01 |
KSJB2-02 |
KSJB2-03 |
| 1 |
Сфера применения |
± 70 г |
± 70 г |
± 70 г |
| 2 |
Предельное значение |
5 мкг |
5 мкг |
5 мкг |
| 3 |
значение отклонения K0/К1 |
≤ ± 3 мг |
≤ ± 3 мг |
≤ ± 5 мг |
| 4 |
коэффициент масштаба K1 |
00,8-1,2 мА/г |
00,8-1,2 мА/г |
00,8-1,2 мА/г |
| 5 |
Нелинейный коэффициент второго порядка K2 |
≤±10μg/g2 |
≤±15μg/g2 |
≤±20μg/g2 |
| 6 |
0g 4 часа краткосрочная стабильность |
≤ 10 мкг |
≤ 15 мкг |
≤ 20 мкг |
| 7 |
1g 4 часа краткосрочная стабильность |
≤ 10 ppm |
≤ 15 ppm |
≤ 20 ppm |
| 8 |
Стойкость отклонения, повторность синтеза σK0(1σ, один месяц) |
≤ 10 мкг |
≤ 20 мкг |
≤ 30 мкг |
| 9 |
Интегрированная повторяемость по шкале σK1/К1(1σ, один месяц) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Полная повторяемость нелинейных коэффициентов K2/К1(1σ, один месяц) |
≤±10 мкг/г2 |
≤±20 мкг/г2 |
≤±30 мкг/г2 |
| 11 |
значение отклонения Коэффициент температуры ((Среднее значение всей температурной зоны) |
≤ ± 10 мкг /°C |
≤±30 мкг /°C |
≤±50 мкг /°C |
| 12 |
Фактор масштаба Коэффициент температуры ((Среднее значение всей температурной зоны) |
≤±20 ppm /°C |
≤±30 ppm /°C |
≤±50 ppm /°C |
| 13 |
Шум ((Сопротивление отбора проб составляет 840Ω) |
≤ 5 мв |
≤ 5 мв |
≤ 5 мв |
| 14 |
Естественная частота |
400-800 Гц |
400-800 Гц |
400-800 Гц |
| 15 |
пропускной способности |
800-2500 Гц |
800-2500 Гц |
800-2500 Гц |
| 16 |
Случайные вибрации |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
| 17 |
забастовка |
100 грамм, 8 мс, 1/2 си |
100 грамм, 8 мс, 1/2 си |
100 грамм, 8 мс, 1/2 си |
| 18 |
Диапазон температуры работы |
-55 ̊+85°С |
-55 ̊+85°С |
-55 ̊+85°С |
| 19 |
Диапазон температуры хранения |
-60 ~ + 120°C |
-60 ~ + 120°C |
60~+120°C |
| 20 |
Электрическое питание |
± 12 ~ ± 15 В |
± 12 ~ ± 15 В |
± 12 ~ ± 15 В |
| 21 |
Текущее потребление |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Датчик температуры |
Пользователь может настроить |
Пользователь может настроить |
Пользователь может настроить |
| 23 |
Размер |
Ф25.4х30мм |
Ф25.4х30мм |
Ф25.4х30мм |
| 24 |
вес |
≤ 80 г |
≤ 80 г |
≤ 80 г |
Примечание:
1. Коэффициент масштаба регулируется в соответствии с требованиями пользователя;
2.Сенсор температуры: разделен на AD590, pt1000, 18B20,
3. Цикл испытаний: разделен на 1 месяц, 3 месяца, 6 месяцев, 12 месяцев в соответствии с требованиями пользователя для испытаний;
4В соответствии с требованиями установки пользователя; Размеры могут быть слегка скорректированы в соответствии с требованиями пользователя,и другие требования к испытаниям могут быть выполнены в соответствии с требованиями клиента.
