| Место происхождения: | Китай |
| Фирменное наименование: | Kacise |
| Номер модели: | КУС630 |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | 15*15*10cm, 0.5kg |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | Аккредитив, Д/А, Д/П, Т/Т, западное соединение, МонейГрам |
| Поставка способности: | 100+ |
| Диапазон: | 0~10m | Выход: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
|---|---|---|---|
| Источник питания: | 3.3-24 v | Рабочий ток: | ≤45mA |
| Компенсация влияния температуры: | Да | Рабочая температура: | -25… 70℃ (248… 343K) |
| Класс защиты: | IP68 | Материал корпуса: | PTFE/PVDF |
| Точность измерения: | ≤1 % |

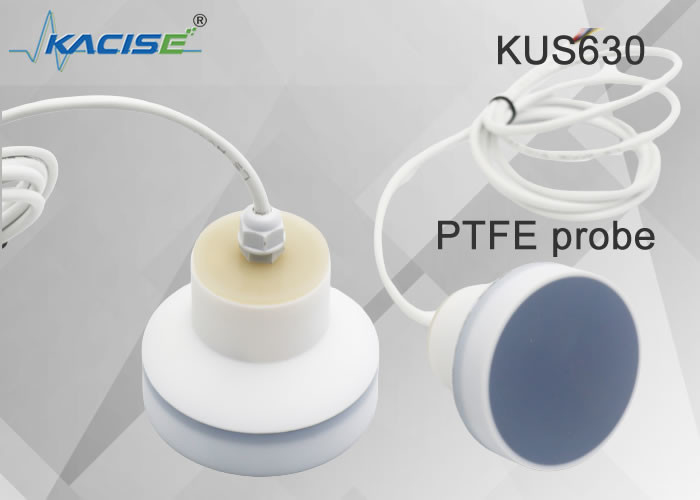

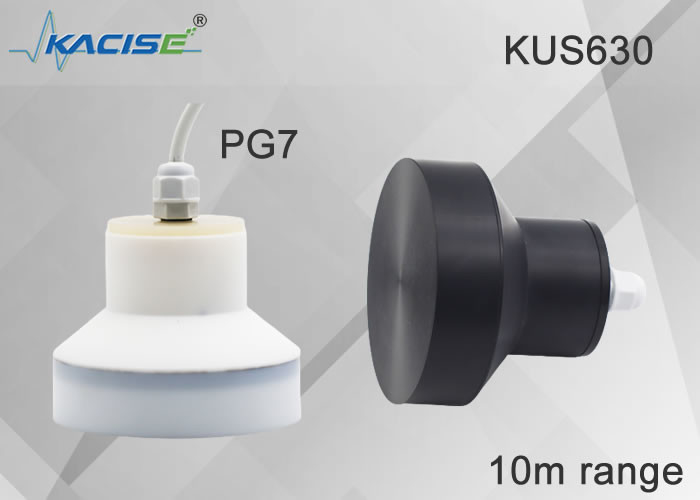

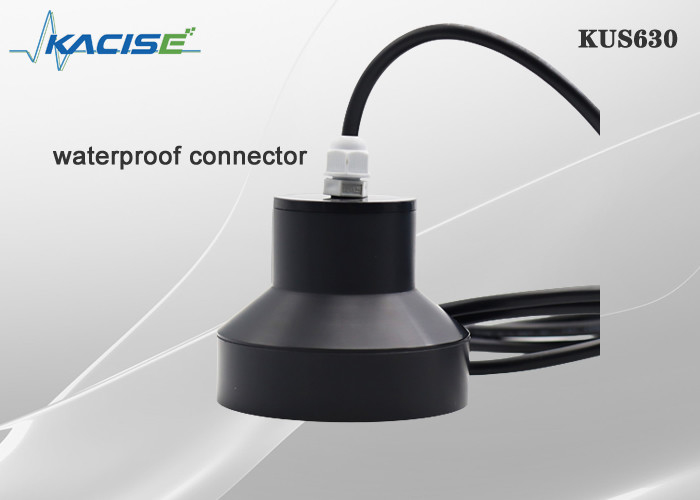

Ультразвуковой измеритель уровня серии KUS630
1.Особенности
2.Введение
Антикоррозийный ультразвуковой уровнемер представляет собой цифровой уровнемер, управляемый микропроцессором.При измерении импульсная ультразвуковая волна посылается датчиком (преобразователем), звуковая волна отражается поверхностью объекта и принимается тем же датчиком, преобразуется в электрический сигнал, а расстояние между датчиком и измеряемым объекта рассчитывается по времени между испусканием и приемом звуковой волны..Поскольку антикоррозийный ультразвуковой уровнемер жидкости использует бесконтактное измерение, измеряемая среда практически не ограничена, и его можно широко использовать для измерения высоты различных жидких и твердых материалов.
3. Размеры
Единица измерения на схеме мм
4. Электрические соединения и определения сигналов
| Заказ линии | Сцвет | Допределение |
| 1 | Красный | Мощность положительная |
| 2 | Черный | заземление возврата питания |
| 3 | Желтый | Аналоговый выход, выход по напряжению, выход по току, релейный выход |
| 4 | Синий | RS485 A+ или UART TXD |
| 5 | Зеленый | RS485 B- или UART RXD |
| Цвет кабеля | Заказ линии | Описывать | Примечание |
| красный | 1 | питаться от | 3,3-30 В широкий вход напряжения |
| черный | 2 | ЗАЗЕМЛЕНИЕ | |
| желтый | 3 | Выход переключения | Клемма переключателя, нагрузочная способность 1A 60V, поддерживает до двух выходов переключателя с независимой логикой, две клеммы являются двумя контактами переключателя, не различают положительные и отрицательные полюса и могут быть подключены по желанию. |
| Белый | 4 | Выход переключения | |
| коричневый | 4 | РС485А+ | |
| зеленый | 5 | RS485B- |
5. Описание параметров
| Ммодель:КУС630 | |
| Диапазон измерения |
0,6 м... 10 м |
|
Слепая зона |
0...0,6м (нестабильная рабочая зона находится в пределах 0,6м, в этом диапазоне работать не рекомендуется);может быть достигнута версия с минимальной слепой зоной 0,3 м, которую необходимо настроить. |
| Напряжение питания | 3,3 ... 24 В пост. тока, пульсация 10 %SS |
|
Рабочий ток |
≤ 45 мА (самая высокая скорость измерения) Версия с низким энергопотреблением, потребляемая мощность в спящем режиме составляет менее 0,3 мА, потребляемая мощность при отправке составляет 20 мА (менее 2 мс), а потребляемая мощность при приеме не превышает 8 мА (менее 150 мс). |
|
Выходной сигнал |
1: программируемый аналоговый выход 0-10 В. 2: выход RS485. 3: последовательный выход Uart Выход 4:4-20 мА 5: переключаемый выход |
| Точность измерения | ≤1 % |
| Температурная компенсация | да |
условия труда
| Рабочая температура | -25…70℃(248…343К) |
| Температура хранения | -40…85℃(233…358К) |
Другие инструкции
| Электрическое подключение | 5-жильный кабель (аналоговый выход), 6-жильный кабель (выход переключателя); |
| Класс защиты | IP68 |
| Материал корпуса | ПТФЭ/ПВДФ |
6.Дополнительная информация
Ультразвуковой измеритель уровня объекта/жидкости устанавливается в верхней части контейнера.Под функциональным управлением комбинированного блока и электронных компонентов датчик излучает пучок ультразвуковых импульсов частотой выше 20000 Гц на измеряемый объект.Поскольку температура влияет на скорость звука, измеритель должен измерять температуру, чтобы скорректировать скорость звука.Существует множество вариантов четырехпроводной системы, которая может одновременно подводить 4-20 мА, связь RS485, два релейных выхода, а также может питаться от сети 220 В переменного тока.
7. Информация для заказа
| КУС | Ммодель | Овывод | ргнев | Дописывать |
| 630Б | Поддержка настройки | |||
| Сделанный на заказ | ||||
| 0-10В | Аналоговый выход 0-10 В | |||
| 0-5В | Аналоговый выход 0-5 В | |||
| 0-3В | Аналоговый выход 0-3 В | |||
| 4-20 мА | Аналоговый выход 4-20 мА | |||
| SW | Выход переключения | |||
| Уарт | Последовательный выход Uart Протокол MODBUS RTU | |||
| РС485 | Выход RS485 Протокол MODBUS RTU | |||
| ХХХ мм |
ХХХ ммозначает максимальное расстояние измерения (по умолчанию 1000 мм) |
|||
| КУС | 550 | РС485 | 10000мм | |
