| Место происхождения: | Китай |
| Фирменное наименование: | Kacise |
| Номер модели: | КУС3000 М30-Тип2 |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | 5*15*5cm, 0.1kg |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | Аккредитив, Д/А, Д/П, Т/Т, западное соединение, МонейГрам |
| Поставка способности: | 100+ |
| Диапазон: | 4M | Выход: | 4~20mA/NPN/PNP/RS485 |
|---|---|---|---|
| Класс защиты: | IP65 | Источник питания: | 13-30V |
| Материал: | никель покрыл медное | Температура: | -25~70℃ |
| Точность: | ≤1 % |

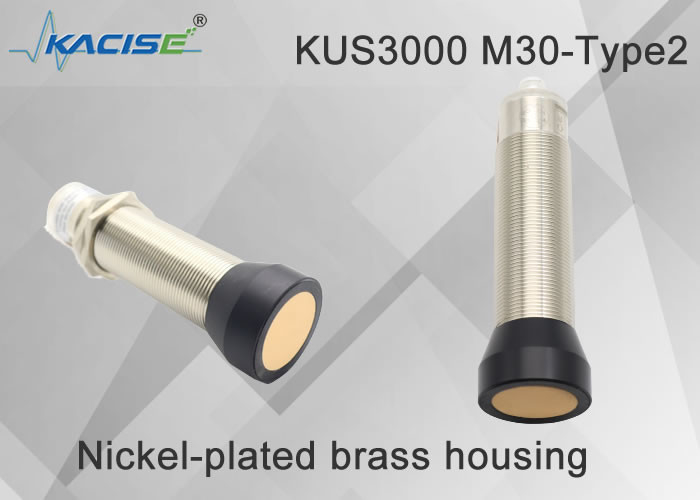

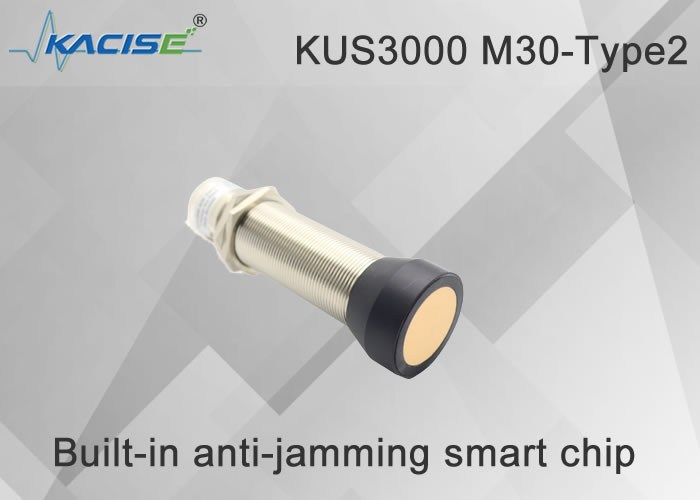

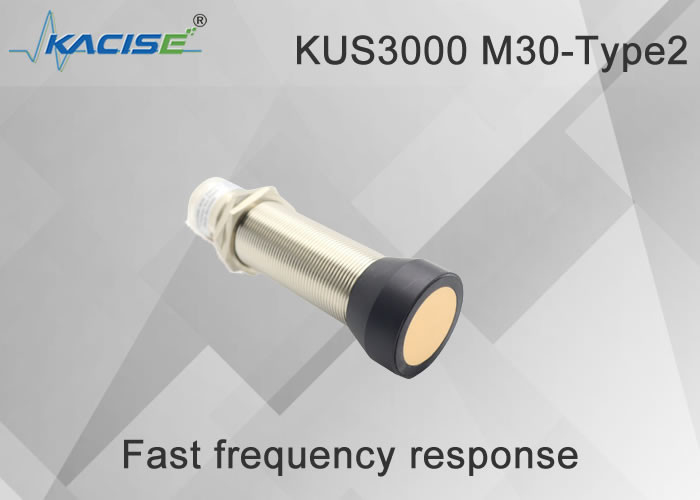

КУС3000 М30-Тип2 Ультразвуковой измеритель уровня
1. Размерная структура
Единица мм.
Структура размера M30 тип 2
2. Электрический интерфейс
Примечание. Этот продукт имеет две спецификации кабеля, и инструкции по подключению кабеля для этих двух спецификаций следующие:
| Кабель типа А | Кабель типа В | ||
| Контакт 1 | Коричневый | Контакт 1 | Желтый |
| Pin2 | Белый | Pin2 | Черный |
| Pin3 | Синий | Pin3 | Красный |
| Pin4 | Черный | Pin4 | Зеленый |
Набор кабелей по умолчанию основан на спецификациях, полученных от заказчика.
3. Технические параметры
| М18 | |
| Диапазон | 300... 4000 мм |
| Диапазон регулируемого интервала |
300….3500мм |
| Слепая зона |
0 ... 300 мм |
| Время отклика | ок.20 мс |
Индикатор
| Синий светодиод | Синий индикатор мигает, показывая, что можно выполнить калибровку.Синий и другие постоянные означают, что питание датчика в норме.Синий индикатор будет мигать в течение 5 минут после включения питания, указывая на то, что пользователь может выполнить регулировку и калибровку выходного сигнала.Через 5 минут постоянно горит синий индикатор, указывающий на то, что датчик не может получить команду калибровки.. |
| Теллоу светодиодный свет | Он используется для индикации того, обнаружен ли измеряемый объект.Во время этапа калибровки желтый индикатор мигает, указывая на то, что текущее состояние калибровки заблокировано и его можно переключить на следующее состояние калибровки. |
| Красный светодиод |
В нормальном рабочем состоянии красный свет не горит, а красный свет указывает на наличие неисправности. Во время процесса калибровки мигающий красный свет указывает на то, что датчик фиксирует текущее состояние потери эхо-сигнала или состояние бесконечности, и пользователь может переключиться на следующее состояние калибровки. |
Электрические параметры
| Напряжение питания | 13 ... 30 В постоянного тока, могут быть настроены специальные требования к широкому напряжению |
| Ток холостого хода I0 | ≤ 45 мА |
IOT-спектральные модели
| Напряжение питания | 3.3-12 DC, пульсация 10 %SS |
| Потребляемая мощность I0 | ≤ 15 мА, спящий режим ≤ 1 мА, последовательное пробуждение, |
Выход
| тип вывода |
1 Релейный выход PNP-выход, нормально открытый и долго закрытый, можно откалибровать 2 Релейный выход Выход NPN нормально открытый и долго замкнутый программируемый 3 Программируемый аналоговый выход напряжения 0-10 В. 4 программируемых аналоговых выхода 4-20 мА 5 Программируемый выход RS485 E4. |
| Перегрузка по току Ie | 200 мА, защита от обратной полярности, защита от короткого замыкания |
| Настройки по умолчанию |
M18 Точка переключения A1: 150 мм Точка переключения A2: 1000 мм M30 Тип 1 точка переключения A1 200 мм точка переключения A2: 2000 мм Точка переключения M30 тип 2 A1 300 мм точка переключения A2: 4000 мм Точка переключения M30 тип 3 A1 500 мм точка переключения A2: 6000 мм |
| Падение выходного напряжения | ≤ 2,5 В |
| Повторяемость | ≤1 % |
| Уровень включения-выключения f | ≤ 13 Гц Высокая частота может быть настроена |
| Амплитуда характеристики гистерезиса по умолчанию | 5% от установленного значения, специальные требования могут быть настроены |
| Диапазон температурной компенсации | -40℃-85℃ |
Требования к температуре
| Рабочая температура | -25…70℃(248…343К) |
| Температура хранения | -40…85℃(233…358К) |
Описание механической части
| Связь | Разъем V1 (M12×1), 4-контактный |
| Класс защиты | IP65 Другие могут быть настроены |
| Материал корпуса | Никелированная медь, другие могут быть настроены |
Примечание. Когда изделия M18 и M30 имеют аналоговый выход 4–20 мА, способ подключения счетчика отличается от способа подключения изделия 550 600.Поскольку выходной терминал продуктов M18 и M30 питается от VDD, как показано на рисунке 1, счетчик должен быть подключен к порту источника питания.Схема подключения между выходной клеммой и выходной клеммой показана на рисунке 2:
Рис. 1 Схема выходного источника питания
Рисунок 2 Принципиальная схема способа подключения
4. Информация о заказе
| КУС | Типы | выход | диапазон | описывать | |
| М18 | Корпус M18, максимальный диапазон измерения 1 метр | ||||
| М30-Тип1 | Максимальный диапазон измерения M30 составляет 2 метра. | ||||
| М30-Тип2 | Максимальный диапазон измерения M30 составляет 3 метра. | ||||
| М30-Тип3 | Максимальный диапазон измерения M30 составляет 6 метров, 8 метров можно настроить | ||||
| Индивидуальные | Shell поддерживает настройку пользователя | ||||
| НПН | вывод как NPN | ||||
| ПНП | вывод как PNP | ||||
| 10Ввых. | Выход аналоговый 0-10 В, требование к источнику питания больше 11 В | ||||
| 5Ввых. | Выход аналоговый 0-5В, требование к источнику питания больше, чем 6В | ||||
| mAout | Выход аналоговый 4-20мА | ||||
| РС485 | Выход представляет собой протокол RS485 Modbus, подробное описание см. в руководстве по программному интерфейсу. | ||||
| ХХХ мм | Заказчик указывает линейный интервал или интервал переключения, который может быть установлен на заводе | ||||
| КУС | М30 | РС485 | 2000мм | ||
5.Приложение
