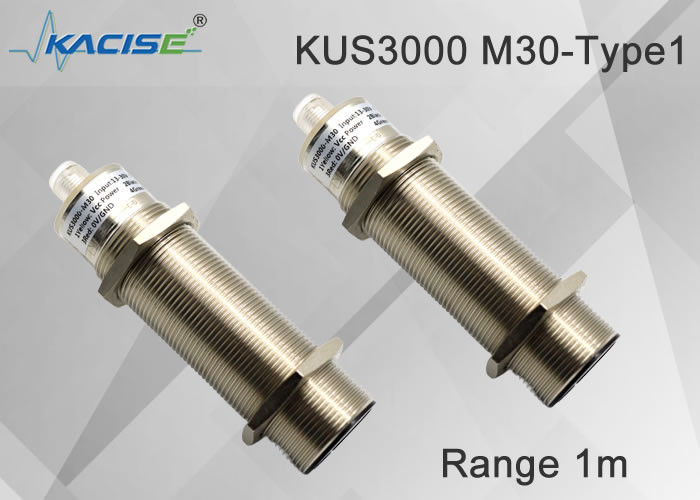

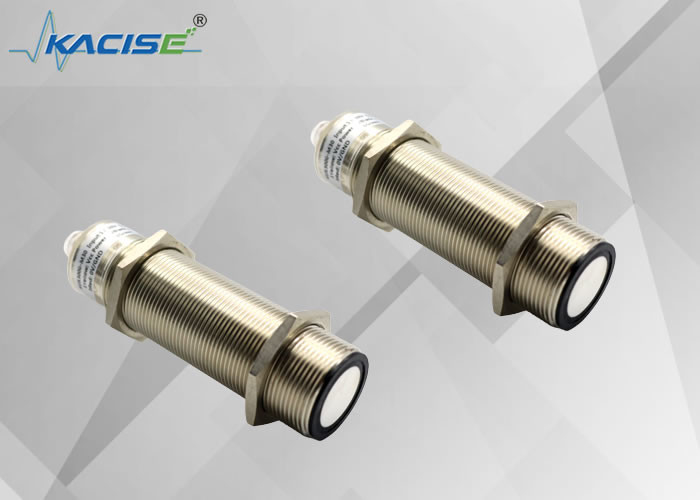

KUS3000 M30-Type1 Ультразвуковой уровниметр
1.Функция
- Высокая повторяемость
- компактный корпус
- обнаружение без контакта;
- Не зависит от цвета объекта и прозрачности; не зависит от внешних условий окружающей среды, надежное решение;
- Хорошо работает в экстремальных условиях; может использоваться в темной среде; низкое потребление тока;
- Встроенный интеллектуальный чип с быстрой частотой отклика, а латунная никелированная оболочка является огнеупорной, водонепроницаемой и нефтяной;
- Светодиодный рабочий индикатор легко использовать.
- Индукционный зонд ABS и его соединители беспрепятственно соединены с оборудованием различными способами.
2. Размерная структура
Единица - мм.
3Электрический интерфейс
Примечание: Этот продукт имеет две спецификации кабеля, и инструкции по проводке кабеля для обеих спецификаций следуют:
| Кабель типа А |
Кабель типа В |
| Пин 1 |
Коричневый |
Пин 1 |
Желтый |
| Пин2 |
Белый |
Пин2 |
Черный |
| Пин3 |
Синий |
Пин3 |
Красный |
| Пин4 |
Черный |
Пин4 |
Зеленый |
Смесь кабелей по умолчанию основана на спецификациях, полученных клиентом
4.TЭхнический параметр
| M30-тип 1 |
| Диапазон |
200... 2000 мм |
| Регулируемый интервал |
200....2000 мм |
| Слепое пятно |
0... 200 мм |
| Время ответа |
приблизительно 10 мс |
Светодиод индикатора
| Синий светодиодный свет |
Синий свет мигает, чтобы указать, что калибровка может быть выполнена. Синий и другие константы указывают, что питание датчика является нормальным.Синий свет будет мигать в течение 5 минут после включения питанияПосле 5 минут синий свет всегда включен, чтобы указать, что датчик не может принимать команду калибровки. . |
| Светодиодная лампа |
Используется для обозначения обнаруженности измеряемого объекта.и он может быть переключен на следующее состояние калибровки. |
| Красный светодиодный свет |
В нормальном рабочем состоянии красный свет не включен, а красный свет включен, чтобы указать на наличие неисправности.
В процессе калибровки мигающий красный свет указывает на то, что датчик блокирует текущее состояние потерь эхо или бесконечности, и пользователь может переключиться на следующее состояние калибровки.
|
Электрические параметры

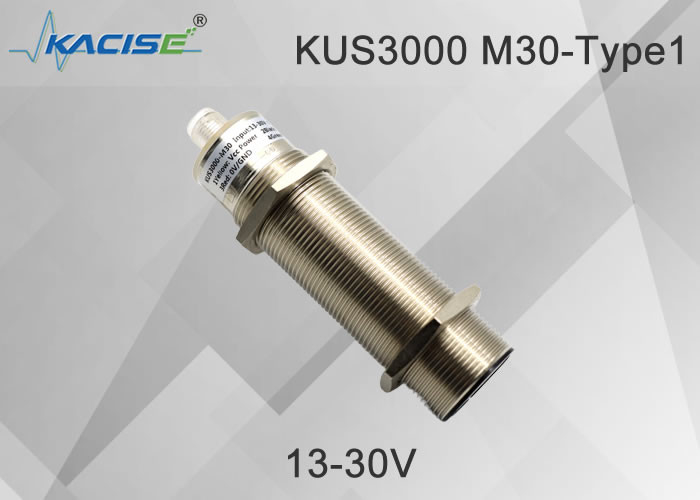

| Напряжение питания |
13... 30 В постоянного тока, Специальные требования широкого напряжения могут быть настроены |
| Ток без нагрузки I0 |
≤ 45 мА |
Спектрические модели IoT
| Напряжение питания |
3.3-12 постоянного тока, риппл 10 % СС |
| Потребление энергии I0 |
≤ 15 mA, режим сна≤1 mA, серийное пробуждение, |

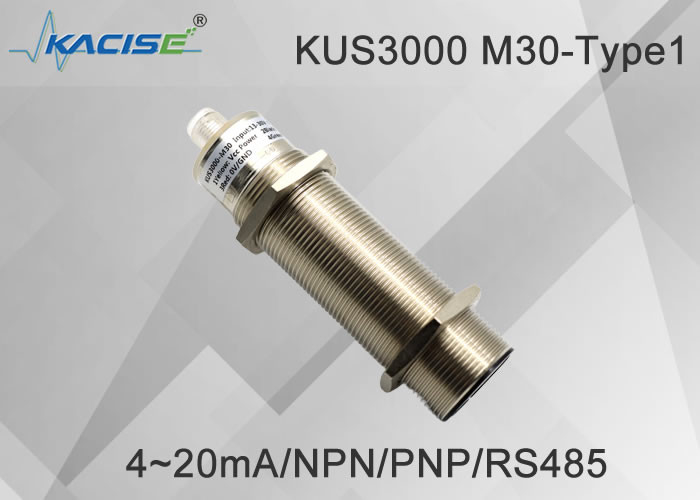

Выпуск
| Тип выхода |
1 Выход переключателя выход PNP обычно открытый и длительное закрытие могут быть калиброваны
2 Выход коммутатора Выход NPN программируемый обычно открытый и длительное закрытие
3 Аналоговый выход напряжения 0-10В программируемый.
4 Аналоговый выход 4-20mA программируемый
5 выход RS485 E4 программируемый.
|
| Перетоки |
200 мА, защита от обратной полярности, защита от короткого замыкания |
| Настройка по умолчанию |
M18 Переменная точка A1: 150 мм Переменная точка A2: 1000 мм
M30 Переменная точка типа 1 A1 200 мм Переменная точка A2: 2000 мм
M30 тип 2 точка переключения A1 300 мм точка переключения A2: 4000 мм
M30 тип 3 точка переключения A1 500 мм точка переключения A2: 6000 мм
|
| Падение выходной напряженности |
≤ 2,5 В |
| Повторяемость |
≤ 1 % |
| Уровень включения-выключения f |
≤ 13 Гц Высокая частота может быть настроена |
| Характерная амплитуда гистереза по умолчанию |
5% от установленного значения, специальные требования могут быть настроены |
| Диапазон компенсации температуры |
-40°C-85°C |
TтемпературыRОдноразовые
| Рабочая температура |
-25...70°C ((248...343K) |
| Температура хранения |
-40...85°C ((233...358K) |
Описание механической части
| Даже машина |
Коннектор V1 ((M12×1), 4-пиновый |

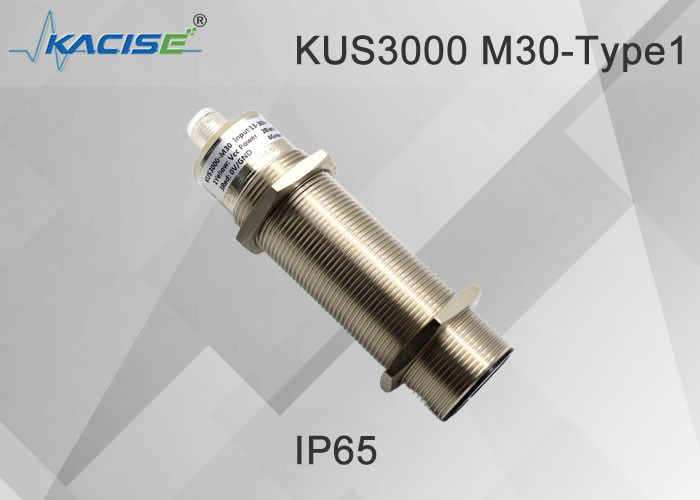

| Класс защиты |
IP65 Другие могут быть настроены |
| Материал раковины |
Медь никелированная, другие могут быть выполнены по заказу |
Примечание: Когда продукт M18 и продукт M30 имеют аналоговый выход 4-20mA, метод подключения счетчика отличается от метода подключения продукта 550,600.Поскольку выходный терминал продуктов M18 и M30 питается от VDD, как показано на рисунке 1, счетчик должен быть подключен к порту питания. между выходным терминалом и выходным терминалом схема инструкций по подключению показана на рисунке 2:
Рисунок 1 Диаграмма выходной цепи питания
Рисунок 2 Схематическая схема способа подключения
5. Описание функции датчика
Настройка и регулировка точек переключения и предварительных интервалов выхода переключателя и аналоговых продуктов выхода
Значение переключателя и аналоговый выход можно установить с помощью терминала регулировки, в частности, можно установить 8 рабочих режимов.
Специфический метод установки каждого вида фасольной муки заключается в следующих шагах.
В первом этапе пользователь выбирает дистанцию, установленную самим, или ставит датчик в состояние потерянной волны.
Вторая часть, подключите калибровочный терминал к источнику питания или GND, держите его подключенным до тех пор, пока желтый свет не вспыхнет (если волна потеряна, красный свет вспыхивает).
На третьем этапе пользователь выбирает второе расстояние, установленное самим, или позволяет датчику вводить состояние потерянной волны.
Четвертый шаг, подключите калибровочный терминал к GND или источнику питания (состояние отличается от второго шага), держите его подключенным, пока желтый свет не вспыхнет (если волна потеряна,Красный свет вспыхивает).
Есть 8 рабочих режимов выхода переключателя
1. Режим обычно открытого окна (аналоговые выходные продукты находятся в положительном линейном режиме работы или режиме измерения расстояния).
2. Режим обычно закрытого окна (аналоговый выходный продукт находится в отрицательном линейном режиме работы или режиме измерения уровня жидкости).
3Одноточечный режим обычно открыт.
4Одноточечный режим обычно закрыт.
5Одноточечный, обычно открытый режим с большим интервалом гистереза.
6Одноточная точка, обычно закрытая с большим интервалом гистереза.
7. Если обнаружить нормально открытый режим.
8. Если обнаружить нормально закрытый режим.
Описание продуктов выходной модели RS485.
Есть 3 режима работы,
1: Автоматический режим измерения, датчик непрерывно измеряет уровень жидкости и расстояние, и пользователь может в любое время читать результаты измерений через интерфейс 485.
2Если пользователь не запускает сообщение 485, датчик запускает измерение и сообщает результат.
3: режим покоя, продукт переходит в режим покоя, пользователь сначала пробуждает датчик через интерфейс 485, а затем запускает измерение и получает результат до того, как датчик снова засыпает.
| Определение значения светодиодного индикатора |
| |
|
При калибровке |
Во время обычной работы |
| красный свет |
Яркий. |
обозначение ошибки |
обозначение ошибки |
| выключить |
обычная работа |
обычная работа |
| блеск |
Указывает на состояние отключения от эхо станции калибровки |
Бессмысленно. |
| Желтый свет |
Яркий. |
- Я не знаю. |
обнаруженный объект |
| выключить |
Я не знаю. |
Измеренный объект потерян |
| блеск |
Инструктирует стадию калибровки блокировать текущее положение и может переключаться на следующее состояние калибровки |
Утраченное эхо и обнаруженное эхо состояния чередуются. относительно критические. |
| Синий свет |
Яркий. |
нормальное питание |
нормальное питание |
| выключить |
Аномальное питание |
Аномальное питание |
| блеск |
Указывает, что пользователь может калибровать датчик в текущее время |
Бессмысленно. |
6. Условия установки
При установке обратите внимание на защиту поверхности датчика, чтобы избежать травм.необходимо регулярно очищать поверхность датчика, чтобы избежать снижения чувствительности или отказа от работыУстановка нить не должна быть слишком затянуты, что приведет к датчику под давлением и не работает должным образом.
7.Информация о заказе
|
КУС
|
Виды |
Выпуск |
Диапазон |
Опишите |
| |
М18 |
корпус M18, максимальный диапазон измерения 1 метр |
| M30-Type1 |
M30 Максимальный диапазон измерения 2 метра |
| M30-Type2 |
M30 Максимальный диапазон измерения 3 метра |
| M30-тип 3 |
Максимальный диапазон измерения M30 составляет 6 метров, 8 метров можно настроить |
| Настраиваемый |
Shell поддерживает пользовательскую настройку |
| |
НПН |
вывод в виде NPN |
| ПНП |
выпуск как ПНП |
| 10Отсутствие |
Выход аналоговый 0-10V, потребность в питании больше 11V |
| 5Vout |
Выход аналоговый 0-5V, потребность в питании больше 6V |
| МАут |
Выход аналоговый 4-20mA |
| RS485 |
Вывод - протокол RS485 Modbus, пожалуйста, ознакомьтесь с руководством по интерфейсу программного обеспечения для конкретного описания. |
| |
|
XXX мм |
Заказчик указывает линейный интервал или интервал переключения, который может быть установлен на заводе |
| КУС |
M30 |
RS485 |
2000 мм |
|
