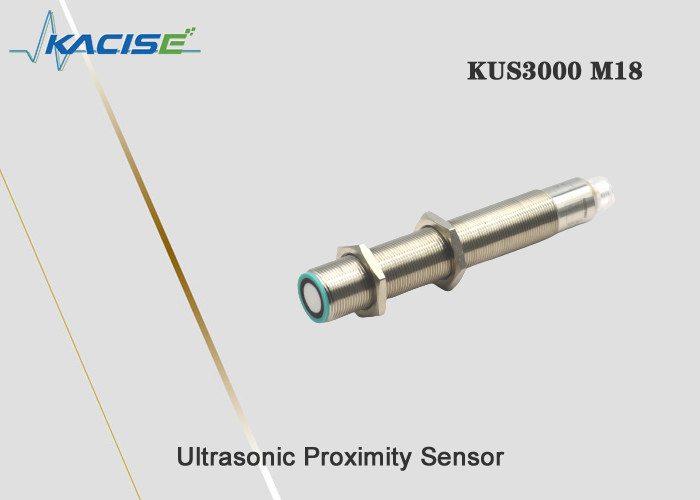

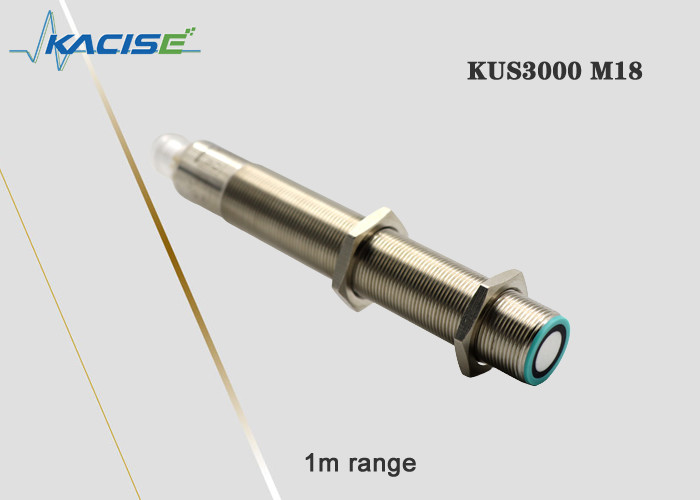

Name: KUS3000 M18 компактный корпус Ультразвуковой датчик близости высокая повторяемость с классом защиты IP65
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000 M18
Price: 1,000.10 USD
Availability: InStock

Домой > продукты > ультразвуковой датчик датчика >

KUS3000 M18 компактный корпус Ультразвуковой датчик близости высокая повторяемость с классом защиты IP65

Компактный расквартировывая ультразвуковой датчик близости

Ультразвуковой датчик датчика M18

Ультразвуковой датчик близости KUS3000

Место происхождения:

КИТАЙ

Фирменное наименование:

Kacise

Сертификация:

Номер модели:

KUS3000 M18

Документ:

KUS3000 Ultrasonic Level Me....1.pdf

Свяжитесь с нами

Запросите цитату

Подробная информация о продукции

Диапазон:

1 м

Выпуск:

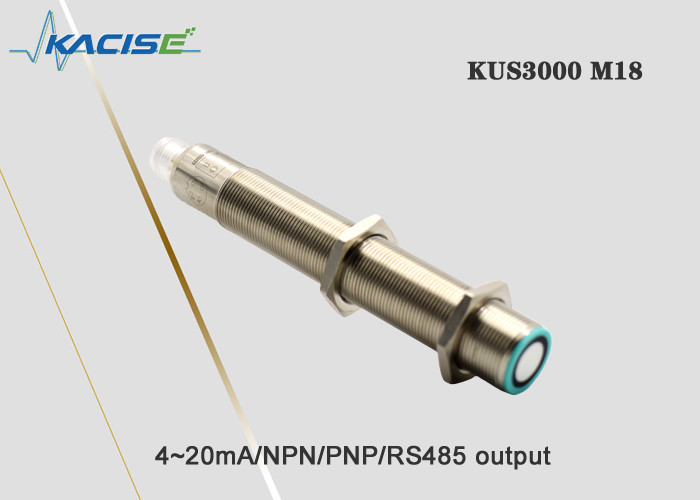

4 ~ 20mA/NPN/PNP/RS485

Класс защиты:

IP65

Силовое питание:

13-30В

Материал:

Никель покрыл медное

Температура:

-25~70℃

Точность:

≤ 1%

Выделить:

Компактный расквартировывая ультразвуковой датчик близости

Ультразвуковой датчик датчика M18

Ультразвуковой датчик близости KUS3000

Условия оплаты и доставки

Количество мин заказа

Цена

обсуждаемый

Упаковывая детали

5*15*5cm, 0.1kg

Время доставки

5-8 дней работы

Условия оплаты

L/C, D/A, D/P, T/T, западное соединение, MoneyGram

Поставка способности

100+

СОБЩЕННЫЕ ПРОДУКТЫ

KUS-W80 Датчик подводного расстояния 200 кГц Передатчик частоты и низкого потока без нагрузки для измерения подводного расстояния

Лучшая цена

KUS-W50 Подводный датчик расстояния Защита от обратной полярности и 0,6 м слепой зоны для бесшовного подводного мониторинга

Лучшая цена

Ультразвуковой датчик подводных коммуникаций KWD200

Лучшая цена

Высокая точность KWD400 360-градусный сканирующий сонар Потребление энергии ≤ 12 Вт

Лучшая цена

Свяжитесь с нами

86--17719566736

Свяжитесь сейчас

Описание продукта

Ультразвуковой измеритель уровня KUS3000 M18

1. Размерная структура

Единица - мм.

KUS3000 M18 компактный корпус Ультразвуковой датчик близости высокая повторяемость с классом защиты IP65 0

Структура размеров серии M18

2Электрический интерфейс

KUS3000 M18 компактный корпус Ультразвуковой датчик близости высокая повторяемость с классом защиты IP65 1

KUS3000 M18 компактный корпус Ультразвуковой датчик близости высокая повторяемость с классом защиты IP65 2

Примечание: Этот продукт имеет две спецификации кабеля, и инструкции по проводке кабеля для обеих спецификаций следуют:

Кабель типа А		Кабель типа В
Пин 1	Коричневый	Пин 1	Желтый
Пин2	Белый	Пин2	Черный
Пин3	Синий	Пин3	Красный
Пин4	Черный	Пин4	Зеленый

Смесь кабелей по умолчанию основана на спецификациях, полученных клиентом

3. Технический параметр

М18
диапазон	150... 1000 мм
Регулируемый интервал	150... 1000 мм
слепое пятно	0... 150 мм
Время ответа	приблизительно 10 мс

Светодиод индикатора

Синий светодиодный свет

Синий свет мигает, чтобы указать, что калибровка может быть выполнена. Синий и другие константы указывают, что питание датчика является нормальным.Синий свет будет мигать в течение 5 минут после включения питанияПосле 5 минут синий свет всегда включен, чтобы указать, что датчик не может принимать команду калибровки. .

Светодиодная лампа

Используется для обозначения обнаруженности измеряемого объекта.и он может быть переключен на следующее состояние калибровки.

Красный светодиодный свет

В нормальном рабочем состоянии красный свет не включен, а красный свет включен, чтобы указать на наличие неисправности.

В процессе калибровки мигающий красный свет указывает на то, что датчик блокирует текущее состояние потерь эхо или бесконечности, и пользователь может переключиться на следующее состояние калибровки.

Электрические параметры

Напряжение питания	13... 30 В постоянного тока, Специальные требования широкого напряжения могут быть настроены
Ток без нагрузки I0	≤ 45 мА

Спектрические модели IoT

Напряжение питания	3.3-12 постоянного тока, риппл 10 % СС
Потребление энергии I0	≤ 15 mA, режим сна≤1mA, серийное пробуждение,

Выпуск

тип выхода	1 Выход переключателя выход PNP обычно открытый и длительное закрытие могут быть калиброваны 2 Выход коммутатора Выход NPN программируемый обычно открытый и длительное закрытие 3 Аналоговый выход напряжения 0-10В программируемый. 4 Аналоговый выход 4-20mA программируемый 5 выход RS485 E4 программируемый.
Перетоки	200 мА, защита от обратной полярности, защита от короткого замыкания
Настройка по умолчанию	M18 Переменная точка A1: 150 мм Переменная точка A2: 1000 мм M30 Переменная точка типа 1 A1 200 мм Переменная точка A2: 2000 мм M30 тип 2 точка переключения A1 300 мм точка переключения A2: 4000 мм M30 тип 3 точка переключения A1 500 мм точка переключения A2: 6000 мм
Падение выходной напряженности	≤ 2,5 В
Повторяемость	≤ 1 %
Уровень включения-выключения f	≤ 13 Гц Высокая частота может быть настроена
Характерная амплитуда гистереза по умолчанию	5% от установленного значения, специальные требования могут быть настроены
Диапазон компенсации температуры	-40°C-85°C

Требования к температуре

Рабочая температура	-25...70°C ((248...343K)
Температура хранения	-40...85°C ((233...358K)

Описание механической части

Соединение	Коннектор V1 ((M12×1), 4-пиновый
Класс защиты	IP65 Другие могут быть настроены
Материал раковины	Медь никелированная, другие могут быть выполнены по заказу

Примечание: когда продукт M18 и продукт M30 имеют аналоговый выход 4-20mA, метод подключения счетчика отличается от метода подключения продукта 550,600.Поскольку выходный терминал продуктов M18 и M30 питается от VDD, как показано на рисунке 1, счетчик должен быть подключен к порту питания.

KUS3000 M18 компактный корпус Ультразвуковой датчик близости высокая повторяемость с классом защиты IP65 3

Рисунок 1 Диаграмма выходной цепи питания

KUS3000 M18 компактный корпус Ультразвуковой датчик близости высокая повторяемость с классом защиты IP65 4

Рисунок 2 Схематическая схема способа подключения

4Применение
