Name: Низкий уровень KUS630B бросил 0 - корозия ультразвукового датчика глубины 10v анти- 10 метров
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS630B
Price: 1,000.10 USD
Availability: InStock

Домой > продукты > ультразвуковой датчик датчика >

Низкий уровень KUS630B бросил 0 - корозия ультразвукового датчика глубины 10v анти- 10 метров

Датчик 10v глубины низкого бросания ультразвуковой

Датчик глубины KUS630B ультразвуковой

Датчик датчика анти- корозии ультразвуковой

Место происхождения:

КИТАЙ

Фирменное наименование:

Kacise

Сертификация:

Номер модели:

KUS630B

Документ:

KUS630 Series Ultrasonic Le....2.pdf

Свяжитесь с нами

Запросите цитату

Подробная информация о продукции

Диапазон:

0 ~ 10 м

Выпуск:

4~20mA/NPN/PNP/RS485/0-3V,0-5V

Силовое питание:

3.3-24 В

рабочий ток:

≤ 45 мА

Компенсация температуры:

Да, да.

Рабочая температура:

-25...70°C ((248...343K)

Класс защиты:

IP68

Материал раковины:

ПТФЕ

Точность измерений:

≤ 1%

Выделить:

Датчик 10v глубины низкого бросания ультразвуковой

Датчик глубины KUS630B ультразвуковой

Датчик датчика анти- корозии ультразвуковой

Условия оплаты и доставки

Количество мин заказа

Цена

обсуждаемый

Упаковывая детали

15*15*10cm, 0.5kg

Время доставки

5-8 дней работы

Условия оплаты

L/C, D/A, D/P, T/T, западное соединение, MoneyGram

Поставка способности

100+

СОБЩЕННЫЕ ПРОДУКТЫ

KUS-W80 Датчик подводного расстояния 200 кГц Передатчик частоты и низкого потока без нагрузки для измерения подводного расстояния

Лучшая цена

KUS-W50 Подводный датчик расстояния Защита от обратной полярности и 0,6 м слепой зоны для бесшовного подводного мониторинга

Лучшая цена

Ультразвуковой датчик подводных коммуникаций KWD200

Лучшая цена

Высокая точность KWD400 360-градусный сканирующий сонар Потребление энергии ≤ 12 Вт

Лучшая цена

Свяжитесь с нами

86--17719566736

Свяжитесь сейчас

Описание продукта

Ультразвуковые уровни KUS630 серии

1Особенности

Передовые технологии обнаружения, богатые программные функции для адаптации к различным сложным средам.
Различные формы вывода: программируемый вывод реле, высокоточный вывод тока 4-20mA, вывод цифровой связи Rs485.
Хорошая направленность, сильная способность проникать, легко получить более концентрированную звуковую энергию и большое расстояние передачи.
Автоматическое регулирование мощности, управление усилением, компенсация температуры.
Бесконтактные непрерывные измерения уменьшают техническое обслуживание.
Датчик изготовлен из тетрафторуэтиленового материала, который может использоваться в различных коррозионных сценариях.
16-битная конверсия D/A для улучшения точности и разрешения текущего выхода.
Функция подавления с интерферентным эхо для обеспечения подлинности данных измерений.
Принять новую технологию расчета формы волны для повышения точности измерений прибора.
Использование технологии SMD для повышения надежности приборов.

2Введение.

Антикоррозионный ультразвуковой уровнимер - это цифровой уровнимер, управляемый микропроцессором. При измерении импульсная ультразвуковая волна отправляется датчиком (трансдуктором),звуковая волна отражается поверхностью объекта и принимается тем же датчиком, преобразуется в электрический сигнал, а расстояние между датчиком и измеряемым объектом рассчитывается на время между излучением и приемом звуковой волны. Поскольку ультразвуковой антикоррозионный жидкостной лейкомер использует бесконтактное измерение, измеряемая среда практически неограничена.и может широко использоваться при измерении высоты различных жидких и твердых материалов.

3. Размеры
Единица в диаграмме - мм

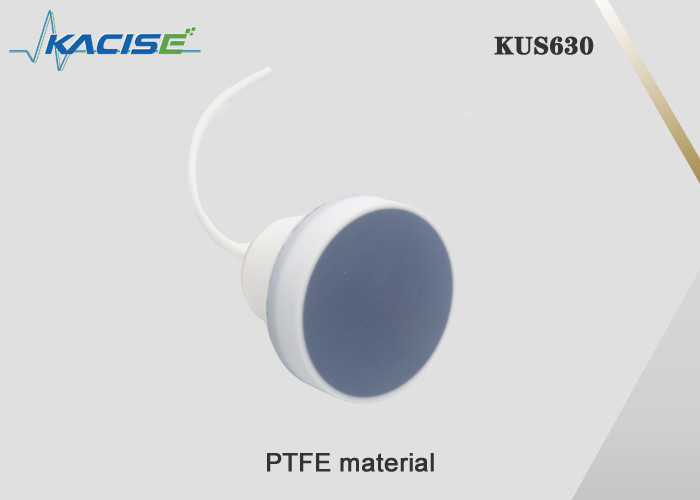

Низкий уровень KUS630B бросил 0 - корозия ультразвукового датчика глубины 10v анти- 10 метров 0

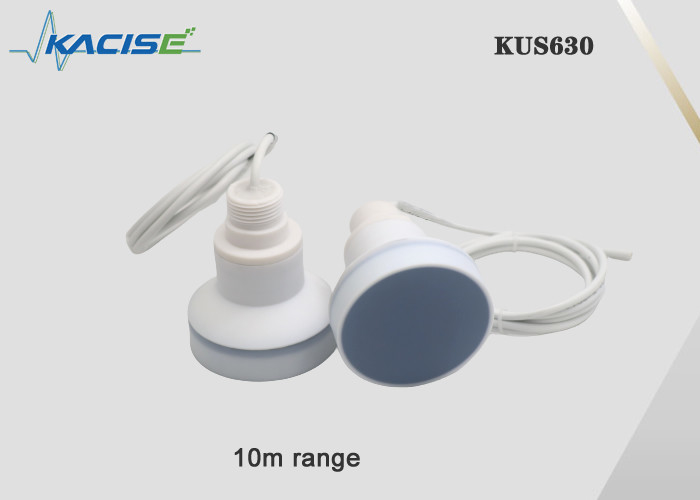

Низкий уровень KUS630B бросил 0 - корозия ультразвукового датчика глубины 10v анти- 10 метров 1

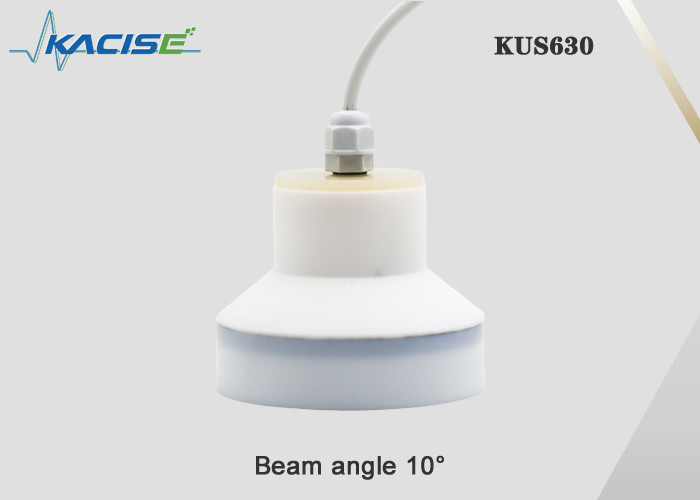

Низкий уровень KUS630B бросил 0 - корозия ультразвукового датчика глубины 10v анти- 10 метров 2

4Электрические соединения и определения сигнала

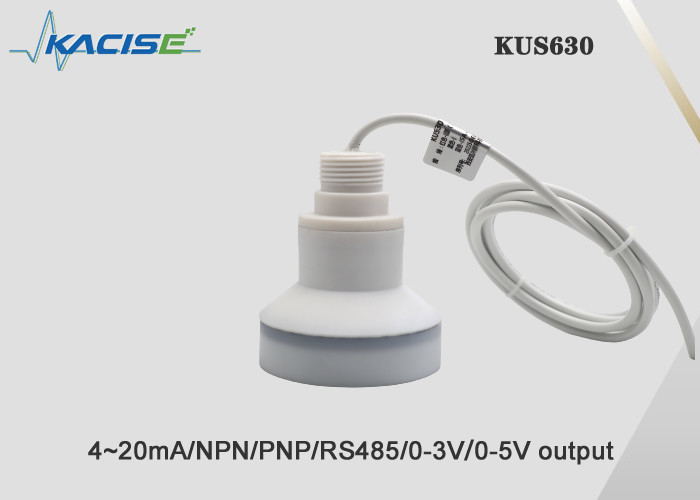

Низкий уровень KUS630B бросил 0 - корозия ультразвукового датчика глубины 10v анти- 10 метров 3

Порядок строки	ВОлоур	DОкончание
1	Красный	Сила положительная.
2	Черный	Земля возврата мощности
3	Желтый	Аналоговый выход, выход напряжения, выход тока, выход переключателя
4	Синий	RS485 A+ или uart TXD
5	Зеленый	RS485 B- или uart RXD

Цвет кабеля	Порядок строки	Опишите	Примечание
красный	1	с двигателем:	3.3V-30V широкое напряжение входа
черный	2	ГНД
жёлтый	3	Выход переключателя	Терминал коммутатора, мощность нагрузки 1A 60V, поддерживает до двух выходов коммутатора с независимой логикой, два терминала являются двумя контактами коммутатора,не различайте положительные и отрицательные полюса, и может быть подключен по желанию.
Белый	4	Выход переключателя
коричневый	4	RS485A+
зеленый	5	RS485B-

5. Описание параметров

МОдель:KUS630
Диапазон измерений	0.6м... 10м
Слепое пятно	0... 0,6 м ((Нестабильная рабочая область находится в пределах 0,6 м, не рекомендуется работать в этом диапазоне); можно достичь минимальной версии слепой области 0,3 м, которую необходимо настроить.
Напряжение питания	3. 3... 24 В постоянного тока, риппл 10 % SS

Рабочий ток	≤ 45 mA (самая быстрая скорость измерения) Версия с низким энергопотреблением, потребление электроэнергии в режиме сна составляет менее 0,3 мА, потребление электроэнергии при отправке составляет 20 мА (менее 2 мс), а потребление электроэнергии при приеме не более 8 мА (менее 150 мс)
Выходной сигнал	1:Программируемый аналоговый выход 0-10В. 2Выход RS485. 3:Uart серийный выход 4Выходные мощности: 4-20mA 5:Выход переключателя
Точность измерений	≤ 1 %
Компенсация температуры	Да, да.

условия труда

Рабочая температура	-25...70°C ((248...343K)
Температура хранения	-40...85°C ((233...358K)

другие инструкции

Электрическое соединение	5-ядерный кабель (аналоговый выход), 6-ядерный кабель (выход коммутатора);
Класс защиты	IP68
Материал раковины	ПТФЕ

6Дополнительная информация
Ультразвуковой измеритель уровня объекта/жидкости установлен на верхней части емкости.Зонд излучает луч ультразвуковых импульсов свыше 20000 Гц к измеряемому объектуПоскольку температура влияет на скорость звука, счетчик должен измерить температуру, чтобы исправить скорость звука.который может одновременно принести 4-20mA, RS485 связи, двух выходов реле, и также может питаться 220VAC.

7. Информация о заказе

КУС	МОдель	Овыпуск	RАнже	Dписатель
	630B	Поддержка настройки
	Сделан по заказу
		0-10В	Аналоговый выход 0-10В
		0-5В	Аналоговый выход 0-5В
		0-3В	Аналоговый выход 0-3В
		4-20 мА	Аналоговый выход 4-20mA
		SW	Выход переключателя
		Уорт	Uart серийный выход протокол MODBUS RTU
		RS485	протокол RS485 выхода MODBUS RTU
			XXX мм	XXX мм означает максимальное расстояние измерения (по умолчанию 1000 мм)
КУС	550	RS485	10000 мм
