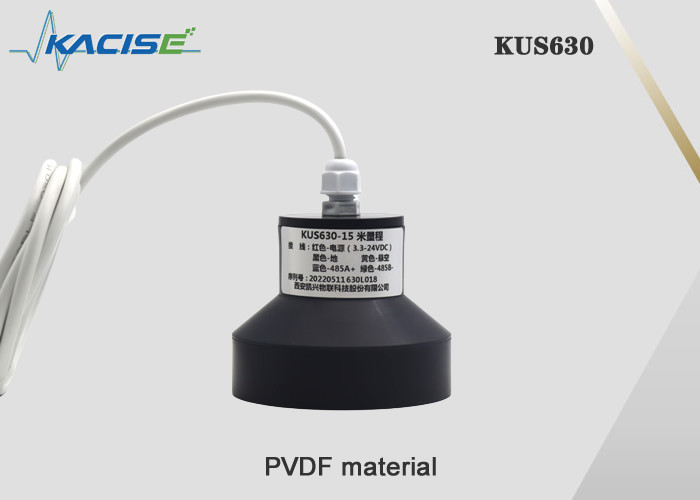

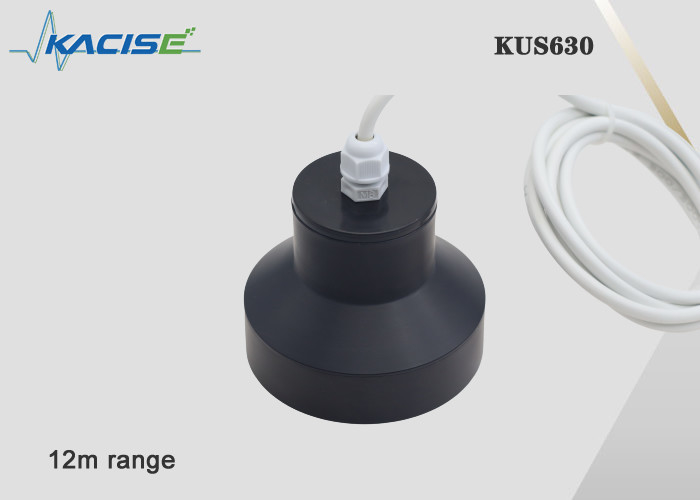

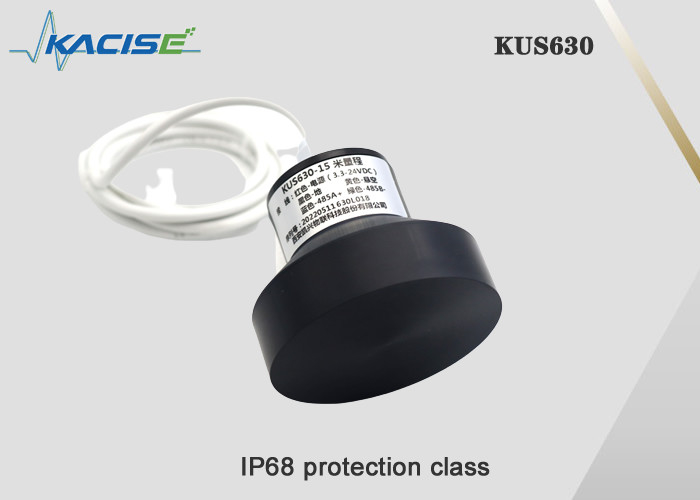

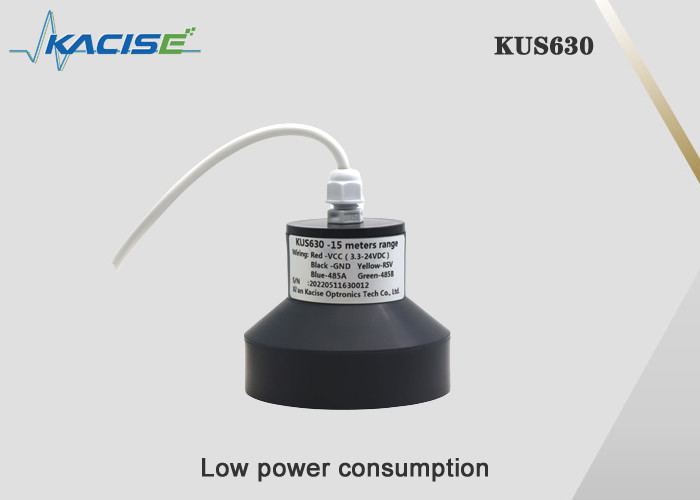

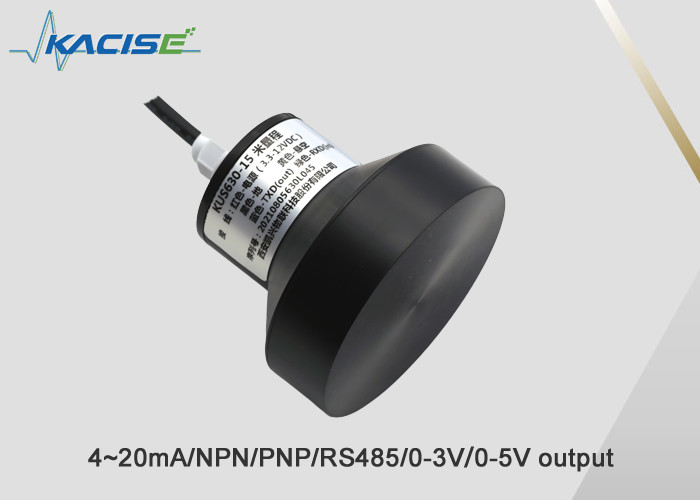

Датчик пластиковой низкой мощности KUS630A ультразвуковой ровный с выходом RS485 4 -20mA

Датчик пластиковой низкой мощности KUS630A ультразвуковой ровный с выходом RS485 4 -20mA

Датчик 20mA низкой мощности ультразвуковой ровный

Датчик KUS630A ультразвуковой ровный

Место происхождения:

КИТАЙ

Фирменное наименование:

Kacise

Номер модели:

KUS630A

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Ряд:
0~12M
Выход:
4~20mA/NPN/PNP/RS485/0-3V, 0-5V
Электропитание:
3.3-24 v
Работая течение:
≤45mA
Компенсация влияния температуры:
Да
Работая температура:
-25… 70℃ (248… 343K)
Класс защиты:
IP68
Материал раковины:
PVDF
Точность измерения:
≤ 1%
Выделить:

Датчик 20mA низкой мощности ультразвуковой ровный

,

Датчик KUS630A ультразвуковой ровный

Условия оплаты и доставки
Количество мин заказа
1
Цена
обсуждаемый
Упаковывая детали
15*15*10cm, 0.5kg
Время доставки
5-8 дней работы
Условия оплаты
L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности
100+
Описание продукта

Метр серии KUS630 ультразвуковой ровный



1.Features

  • Изощренный фильтруя алгоритм для того чтобы исключить паразитные измерения
  • Разнообразие выбор алгоритма условий труда для обеспечения точности измерения
  • Пьезоэлектрическое предохранение от безопасности пульсации
  • Автоматические ядровая скорость и компенсация влияния температуры
  • Дисплей кривой отголоска, полезный для приобъектных отладки и обнаружения неисправностей
  • функция Само-осмотра, богатые данные по само-осмотра, удобные для потребителей для того чтобы отремонтировать и отлаживать
  • Коэффициент ряда расширен для предотвращения измеренного значения от превышения ряда и причинять misjudgment

описание 2.Product
Ультразвуковой уровень/ровный метр используют ультразвуковой принцип ИМПа ульс для внеконтактного измерения. Оно внеконтактное, высоко-надежность, рентабельное, и легк-к-устанавливает и обслуживает ровную аппаратуру измерения. Оно может соотвествовать большему части из ровные измерения без контактировать средство. Оно интегрирует функции жидкостного уровня и выстраивать в ряд уровня воды, дисплей и передача, и измеренное средство почти неограниченный. Его можно широко использовать в измерении высоты различной жидкости и твердых материалов.



3. Размеры
Блок в диаграмме mm
Датчик пластиковой низкой мощности KUS630A ультразвуковой ровный с выходом RS485 4 -20mA 0

Датчик пластиковой низкой мощности KUS630A ультразвуковой ровный с выходом RS485 4 -20mA 1

Датчик пластиковой низкой мощности KUS630A ультразвуковой ровный с выходом RS485 4 -20mA 2



соединения 4.Electrical и определения сигнала
Датчик пластиковой низкой мощности KUS630A ультразвуковой ровный с выходом RS485 4 -20mA 3

Линия заказ Цвет Определение
1 Красный Сила положительна
2 Черный земля возвращения силы
3 Желтый цвет Аналогового выхода, выход напряжения тока, выход переключателя текущего объема производства
4 Синь RS485 A+ или uart TXD
5 Зеленый цвет RS485 B- или uart RXD



Цвет кабеля Линия заказ Опишите Примечание
красный 1 приведенный в действие мимо Широкий входной сигнал напряжения тока 3.3V-30V
черный 2 GND
желтый 3 Выход переключателя Терминал переключателя, емкость нагрузки 1A 60V, поддерживает до 2 выхода переключателя с независимой логикой, 2 терминала 2 контакта переключателя, не различает между положительными и отрицательными поляками, и может быть соединен по желанию.
Белый 4 Выход переключателя
коричневый 4 RS485A+
зеленый 5 RS485B-



описание 5.Parameter

Модель: KUS630
Измеряя ряд

0.6m… 12m

Зона неслышимости

0… 0.6m (не порекомендованы, что работает неустойчивая рабочая зона не позднее 0.6m, оно в этом ряде); минимальной версии слепой области 0.3m можно достигнуть, которой нужно быть подгонянным.
Подача напряжения 3,3… 24 v DC, пульсация 10% SS



Работа настоящая

мамы ≤ 45 (самая быстрая скорость измерения)

Маломощная версия, расход энергии сна более менее чем 0.3mA, отправка расхода энергии 20mA (более менее чем 2ms), и получать расход энергии нет больше чем 8mA (более менее чем 150ms)



Выходной сигнал

1: Programmable аналогового выхода 0-10V.

2: Выход RS485.

3: Выход Uart серийный

выход 4:4-20mA

5: Выход переключателя

Точность измерения ≤ 1%
Компенсация влияния температуры да



условия труда

Работая температура -25… 70℃ (248… 343K)
Температура хранения -40… 85℃ (233… 358K)



другие инструкции

Электрическое соединение кабель 5-core (аналогового выхода), кабель 6 ядров (выход переключателя);
Класс защиты IP68
Материал раковины PVDF



случаи 6.Applicable:
Люки -лазы, цистерны с водой фабрики, танки, муниципальное инженерство, вода из крана, очистка сточных вод, охрана природы и гидроэлектроэнергия воды, утюг и сталь, угольные шахты, электричество, нефтехимические вещества, городские реки и озера, транспорт и пищевые промышленности.



7. Упорядочение информации

KUS Модель Выход Ряд Опишите
  630A Изготовление на заказ поддержки
Custommade
  0-10V Сетноой-аналогов выход 0-10V
0-5V Сетноой-аналогов выход 0-5V
0-3V Сетноой-аналогов выход 0-3V
4-20mA Сетноой-аналогов выход 4-20mA
SW Выход переключателя
Uart Протокол выхода MODBUS RTU Uart серийный
RS485 RS485 протокол выхода MODBUS RTU
  XXX mm

Mmmeans XXX максимальное расстояние измерения

(default1000mm)

KUS 550 RS485 10000mm



8.Parameters вам нужно знать
1. Тип средства, который нужно измерить (жидкостный или твердый, конкретное имя, чистая вода, нечистота, грязь, бензин, дизель, толуол, двуокись серы, etc.) если он жидкостн, то, ли пар, туман, пена, волны, шевелить, плавая объекты на жидкостной поверхности; если твердый, то ли пыль.
2. Температура и давление средства.
3. Corrosiveness средства. Если оно помещен в опарнике, то необходимо знать имеет ли материал опарника подкладку анти--корозии.
4. Ряд измерения немного метров и зона неслышимости необходима.
5. рабочая Среда: как открытые бассейны, бассейны с крышками, горизонтальные танки, вертикальные танки, сферически танки, ли танк на атмосферном давлении, etc.
6. напряжение тока деятельности: 24VDC, опционное 220VAC может быть подгонянной общей силой 12VDC/9VDC.
7. выходной сигнал: 4~20mA настоящее 485/0-3V, выход напряжения тока 0-5V/выход реле.
9. форма оборудования: нужно ли для этого иметь дисплей; цельный или типа разделени.
