Ультразвуковой датчик уровня топливного бака KUM2500C 0.1 мм разрешение измерения
1. Обзор производства
Ультразвуковый датчик уровня топливного бака KUM2500C - это современное и высокоточное устройство, предназначенное для измерения уровня топливного бака.Он предлагает беспрецедентный уровень точности..
Этот датчик предназначен для удовлетворения требований мониторинга топлива в различных приложениях.Он отлично работает.Ультразвуковая технология, используемая в KUM2500C, позволяет ему излучать высокочастотные звуковые волны, которые точно измеряют расстояние от датчика до поверхности топлива.Его конструкция обеспечивает надежную работу даже в суровых и сложных условиях внутри топливного бакаСпособность измерения с высоким разрешением позволяет получать очень тонкие данные, позволяя пользователям иметь подробное понимание уровня топлива в любое время.Это не только помогает эффективно управлять топливом, но и предотвращает такие проблемы, как перезарядка или неожиданное истощение топлива..
2Особенности
- Высокочастотные ультразвуковые испытания

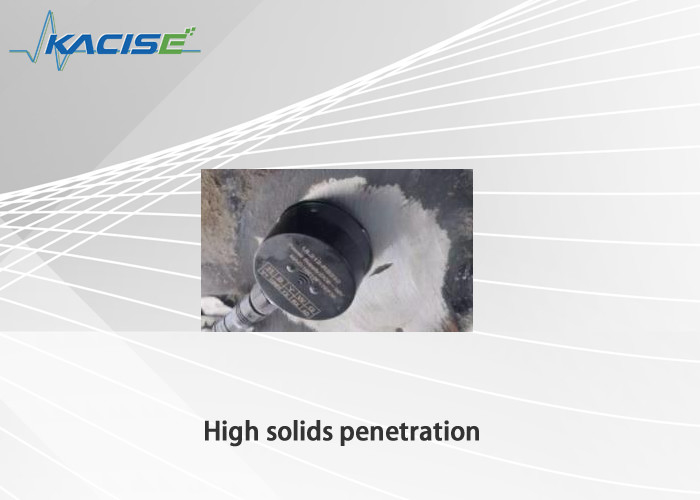

- Высокое проникновение твердых веществ
- Подходит для контейнеров из различных материалов, таких как металл и пластик
- Высокая стабильность измерения
- Встроенная модель обработки данных против сбоев
- Разрешение измерения в миллиметрах
3Введение в продукт
3.1Изображение реального продукта показано на следующем рисунке.

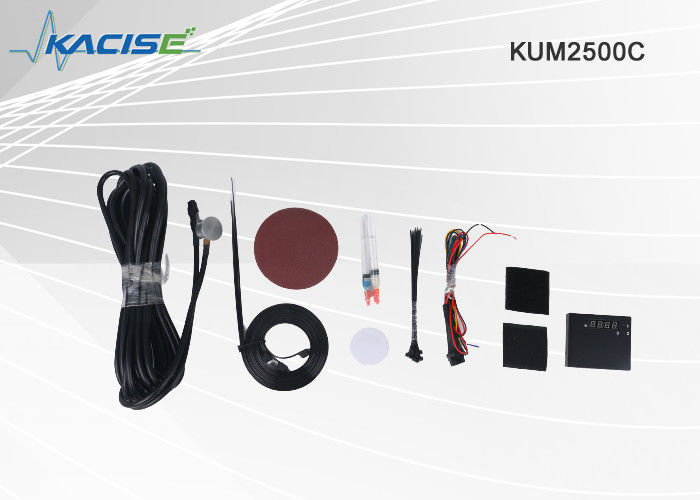

3.2. Список конфигурации продукта
Список стандартных конфигураций:
| Число |
Имя |
Количество |
Единица |
Примечание |
| 1 |
Главное тело датчика уровня масла с ультразвуковой волной
Ультразвуковые
|
1 |
Установлено |
|
| 2 |
Ультразвуковой зонд |
1 |
Кусок |
Общая длина 9 метров с линией продления |
| 3 |
Провод интерфейса пользователя |
1 |
Кусок |
Включая линии электропередачи и линии интерфейса данных |
| 4 |
Пакет вспомогательных установок |
1 |
Пакет |
Ультразвуковое соединительное устройство (1 маленькая коробка) / 1,2 метровая шланговая застежка (3 шт.) /15 см лента (15 шт.) / песочная бумага (2 шт.) |
Необязательный список конфигураций:
| Число |
Имя |
Единица |
Примечание |
| 1 |
Специфический клей |
Бутылка |
|
3.3. Технические параметры
| Рабочее напряжение |
9 ~ 36VDC |
| Максимальное потребление энергии |
0.8W/12VDC |
| Рабочая температура |
-40°C~+85°C (промышленный уровень) |
| Рабочая влажность |
5% ~ 90% |
| Диапазон измерений |
Определяется в зависимости от материалов и толщины контейнера; для стальной пластины толщиной 5 мм диапазон измерения составляет 5 ~ 200 см. |
| Объем подшипников под давлением |
≤ 0,8 кг или 0,8 МПа |
| Точность измерения жидкости |
± 1% |
| Интерфейс оборудования |
Предоставление выходного порта аналогового напряжения/тока, порта данных RS232 и RS485. |
| Параметры порта связи |
Пропускная способность по умолчанию 9600, без проверки, 8-значных битов данных, 1-значного остановки и без управления жидкостью.Значение уровня жидкости, измеренное датчиком в режиме реального времени, дается через 10 секунд после обработки сглаживания..
Примечание: скорость передачи данных и интервал передачи данных могут быть настроены.
|
3.4 Характеристики продукта
1Высокая точность: соотношение разрешения измерения высоты уровня масла датчиком уровня масла составляет 0,1 мм, а точность измерения составляет ± 0,5%.Высокая точность измерений может быть гарантирована при высокой температуре и высокой холодной внешней среде.
2Хорошая долгосрочная стабильность: датчик уровня масла использует метод измерения ультразвуковой волны и выполняет неконтактные измерения. magnetic sliding system measurement methods that adopt direct contact measurement methods at present generally so as to avoid corrosion and pollution of oil level sensor by fuel oil and maintain long-term stability.
3. Простая установка и обслуживание: необходимо только установить датчик в нижней части внешнего топливного бака.Нет необходимости просверлять отверстие и менять топливный бак. В то же время, он может гарантировать нормальную работу бывшего масляного счетчика транспортных средств.
4. экологический звук, небольшое энергопотребление. бесконтактное измерение делает ненужным просверление отверстия или модификацию топливного бака. Никакая грязь и загрязнение не будут доставлены в мазут.
5. Сильная надежность: по-прежнему работает нормально в неблагоприятной среде; антивлажность, антикислота, воспламенение замедление, анти-вмешательства и интеллектуальные.

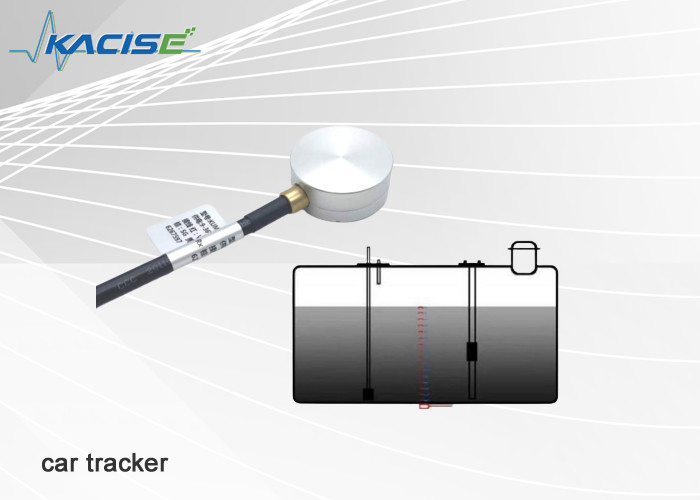

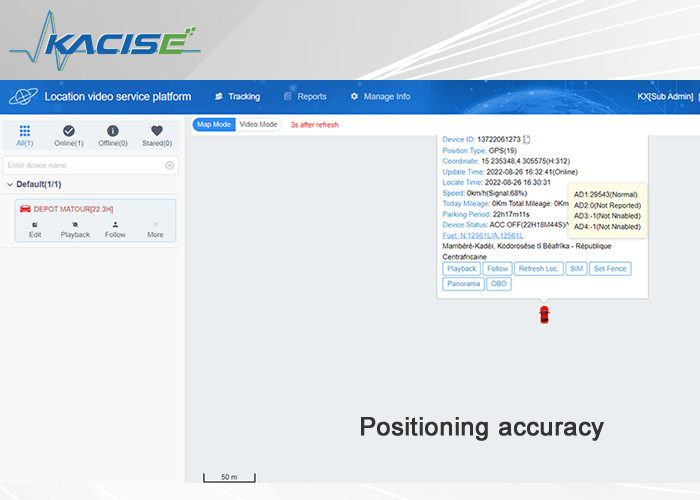

Продукт может использоваться самостоятельно с помощью вспомогательного экрана дисплея. Он также может использоваться с GPS-оборудованием путем передачи данных за кулисы с помощью GPS-оборудования для статистики данных,Анализ заявлений и запрос.
2.5Применимое применение
Ультразвуковой датчик уровня масла предназначен для всех типов транспортных средств (таких как логистические транспортные средства, такси, автобусы и легковые автомобили и т. д.) для записи заправки,потребление масла транспортных средств с цифровизацией для предотвращения кражи топлива, избежать растраты ресурсов, повысить эффективность управления и безопасность движения и повысить уровень управления эксплуатацией.
4- Проводка.
1. Разместить линию расширения в кабине. Проводка должна следовать поперечной балки транспортного средства во время проводки. Это не должно влиять на оригинальный саморазгрузочный хоппер, ремонт головы,и т. д. и другие оригинальные функции.
2Протяжённая линия должна быть удалена от двигателя транспортного средства, чтобы избежать возникновения электромагнитных помех от двигателя.
3Терминал провода зонда и провода расширения должны быть правильно свернуты, чтобы предотвратить падение.
4Протяжённая линия должна находиться на расстоянии не менее 20 см от нагревательных частей транспортного средства.Разместите провода в месте установки транспортного средства разумным образом.
5Соедините транспортные средства и подтвердите данные платформы.
1. отключить от питания и закрепить основное тело в положении, близком к GPS (где не произойдет утечка воды) и закрепить его должным образом;
2Красный и черный провода линии пользовательского интерфейса подключены к общественному источнику электроэнергии транспортного средства с красным проводом, соединяющим положительный полюс и черным проводом, соединяющим отрицательный полюс.
Выберите режим интерфейса в соответствии с интерфейсом сбора потребления масла GPS.
А. аналоговое количество: зеленая линия соединена с аналоговым портом сбора данных по GPS. Черный провод соединена с аналоговым портом сбора данных по GPS;
B. RS232 Коммуникация: желтый провод (TX) соединен с GPS RX, а синий провод (RX) соединен с GPS TX. Черный провод (GND) соединен с GPS Ground.
C. RS485 Коммуникация: коричневый провод (B) соединен с B GPS; фиолетовый провод (A) соединен с A GPS, а белый провод соединен с землей GPS.
3. Включите и проверьте, предоставляет ли платформа данные о потреблении нефти.
6Данные о применении
