| Место происхождения: | КИТАЙ |
| Фирменное наименование: | Kacise |
| Сертификация: | CE |
| Номер модели: | KSJRA-4 |
| Количество мин заказа: | 1 |
|---|---|
| Упаковывая детали: | Φ18.2*23mm, ≤30Gram |
| Условия оплаты: | L/C, T/T, L/C, D/A, D/P, T/T, западное соединение, MoneyGram |
| Поставка способности: | 100+ |
| Диапазон: | ±60g | Разрешение/порог: | ≤5ug |
|---|---|---|---|
| Косое K0 4 часа составной повторимости: | ≤20μg | 4-часовая составная повторимость 1g: | ≤20PPm |
| Коэффициент эффекта масштаба k1: | 1.1±0.2mA/g | сентенция над нагрузкой: | 40% |
| Внутреннеприсущий шум: | ≤8.4mV | Электропитание: | ±12~±15V |
| Расход энергии: | ≤20mA | Работая диапазон температур: | -55~+85℃ |
| Частота резонанса: | 400~800Hz | Ширина полосы частот: | ≤2500Hz |
| Высокий свет: | небольшой датчик акселерометра размера 60g,Датчик акселерометра кварца небольшой,Датчик акселерометра для трутней |
||

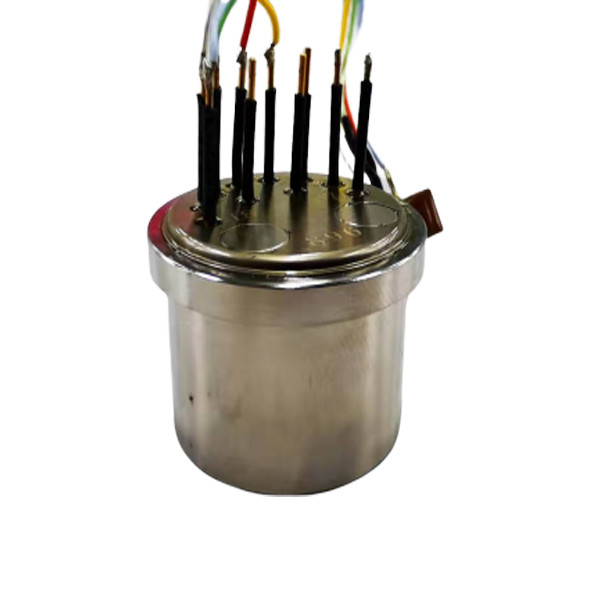

Акселерометр кварца KSJRA-4 гибкий
Особенность
Представление ранга навигации ☆ тактическое
Верхнее значение ☆
☆ экологически изрезанное
Аналогового выхода ☆
Компактный дизайн ☆
Тест ☆ встроенный
Инструментирование теста ☆ автомобильное
Торможение системы торможения ☆
Мост ☆ и взмах и наклон здания контроль
Управление ☆ промышленное и робототехническое
Навигация корабля земли ☆
Метро ☆ и управление комфорта поездки на поезде
Для комплекса мероприятий в области экономики, Kacise производит акселерометр кварца KSJR-4 гибкий для промышленных применений ранга включая: контроль автомобильные инструментирование теста, торможение системы торможения, мост и взмах и наклон здания, промышленный и робототехнический контроль, навигация корабля земли, управление комфорта езды метро и быстроходного поезда, и контроль движения платформы бурения в море. KSJR-4 отличает системой вытравлять-кварц-сгибания сейсмической. Аморфическая структура доказательств-массы кварца обеспечивает превосходные смещение, коэффициент эффекта масштаба, и стабильность совмещения осей. Объединенная электроника начинает ускорени-пропорциональное течение выхода предусматривая и статические и динамические измерения ускорения. При помощи клиента поставленный резистор нагрузки выхода, соотвественно масштабированный для ряда ускорения применения, течение выхода можно преобразовать в напряжение тока.
| KSJRA-4A | KSJRA-4B | KSJRA-4C | |||
| номер | параметры | блок | диаграмма | диаграмма | диаграмма |
| 1 | Ряд входного сигнала | g | ±60 | ||
| 2 | Разрешение/порог | ug | ≤5 | ||
| 3 | K0/Bias K0 | mg | ≤±5 | ≤±7 | ≤10 |
| 4 | Косое K0 4 часа составной повторимости | μg | ≤20 | ||
| 5 | 4-часовая составная повторимость 1g | PPM | ≤20 | ||
| 6 | Косое K0 повторимость 1 месяца составная | μg | ≤40 | 50 | ≤100 |
| 7 | Косая чувствительность температуры K0 | μg/℃ | ≤±50 | ≤±100 | |
| 8 | Коэффициент эффекта масштаба K1 | mA/g | 1.1±0.2 | ||
| 9 | Коэффициент эффекта масштаба K1 повторимость 1 месяца составная | ppm | ≤40 | ≤50 | ≤100 |
| 10 | Чувствительность температуры коэффициента эффекта масштаба K1 | ppm/℃ | ≤±50 | ≤±80 | ≤±100 |
| 11 | Коэффициент второго заказа нелинейный (K2/K1) | μg/g2 | ≤20 | <30 | ≤30 |
| 12 | сентенция над нагрузкой | % | 40 | ||
| 13 | Внутреннеприсущий шум | mV | ≤8.4 | ||
| 14 | Электропитание | v | ±12~±15 | ||
| 15 | Расход энергии | мамы | ≤20 | ||
| 16 | Работая диапазон температур | ℃ | -55℃~+85 | ||
| 17 | Диапазон температур хранения | ℃ | -60~+120 | ||
| 18 | Допуск удара | g | 150g, 0.5ms, 1/2sin | ||
| 19 | стандарт надежности | GJB150.2, GJB150.9, GJB150.16 | |||
| 20 | Частота резонанса | Hz | 400~800 | ||
| 21 | Ширина полосы частот | Hz | ≤2500 | ||
| 22 | Вес | Грамм | ≤30 | ||
| 23 | Размеры | mm | Φ18.2*23 | ||
| 24 | Рассогласование оси | Угловая секунда | ≤|100|» | ||
| 25 | Характеристика изоляции | MΩ | ≥100MΩ | ||
| 26 | Датчик температуры | Может быть подгонянное AD590 PT100 PT1000 18B20 NTC, etc | |||
| Pin нет. | Pin. Имя | 描述 /description |
| 1 | S- | Выход сигнала |
| 2 | NC | не соединенный |
| 3 | -15VDC | электропитание -15Vdc |
| 4 | +15VDC | электропитание +15Vdc |
| 5 | GND | Соединитесь с GND |
| 6 | NC | не соединенный |
| 7 | NC | не соединенный |
| 8 | NC | не соединенный |
| 9 | T- | датчик температуры вне; датчик температуры можно подгонять как NTC PT100 PT1000, etc |
| 10 | T+ | датчик температуры вне |
