акселерометр датчика вибрации акселерометра 30g высокоскоростной

Акселерометр кварца KSNSA-1 гибкий

1.Feature

• Представление ранга навигации ☆ тактическое
• Верхнее значение ☆
• ☆ экологически изрезанное
• Аналогового выхода ☆
• дизайн ☆Compact
• Тест ☆ встроенный
• ☆Field-регулируемый ряд
•
• 2.Application

• измерять уровня ☆Deep хороший
• Инструментирование теста ☆ автомобильное
• Торможение системы торможения ☆
• Мост ☆ и взмах и наклон здания контроль
• Управление ☆ промышленное и робототехническое
• Навигация корабля земли ☆
• Метро ☆ и управление комфорта поездки на поезде
•
  3.Introduction

• Для комплекса мероприятий в области экономики, Kacise производит акселерометр кварца KSNSA-1 гибкий для промышленных применений ранга включая: контроль автомобильные инструментирование теста, торможение системы торможения, мост и взмах и наклон здания, промышленный и робототехнический контроль, навигация корабля земли, управление комфорта езды метро и быстроходного поезда, и контроль движения платформы бурения в море. KSJR-4 отличает системой вытравлять-кварц-сгибания сейсмической. Аморфическая структура доказательств-массы кварца обеспечивает превосходные смещение, коэффициент эффекта масштаба, и стабильность совмещения осей. Объединенная электроника начинает ускорени-пропорциональное течение выхода предусматривая и статические и динамические измерения ускорения. При помощи клиента поставленный резистор нагрузки выхода, соотвественно масштабированный для ряда ускорения применения, течение выхода можно преобразовать в напряжение тока.

• 4.Parameter

•

  Название продукта			KSNSA-1A	KSNSA-1B	KSNSA-1C
  серийный номер	параметры	Блок	Диаграммы	Диаграммы	Диаграммы
  1	Ряд входного сигнала	g	±30
  2	Разрешение	μg	<10
  3	Косое K0	mg	<40
  4	Косое K0 повторимость 1 месяца составная	μg	<250
  5	Косая чувствительность температуры K0	μg/℃	<150
  6	Коэффициент эффекта масштаба K1	mA/g	1.25±0.15	2.3±0.3	2.3±0.3
  7	Коэффициент эффекта масштаба K1 повторимость 1 месяца составная	ppm	<250>

  8	Чувствительность температуры коэффициента эффекта масштаба K1	ppm/℃	<200
  9	Коэффициент второго заказа нелинейный (K2/K1)	ug/g2	50
  10	сентенция над нагрузкой	%	≤40
  11	Внутреннеприсущий шум	mV	≤8.4
  12	Электропитание	Vdc	±13-±18
  13	Текущее потребление	мамы	≤20
  14	Работая диапазон температур	℃	-55~180	-55~125	-55~150
  15	Диапазон температур хранения	℃	-60~+200
  16	Допуск удара	g	1000g.0.5ms.1/2sin
  17	стандарт надежности окружающей среды		GJB150.2, GJB150.9, GJB150.16
  18	Частота резонанса	Hz	≥400
  19	Ширина полосы частот	Hz	≤2500
  20	Вес	Грамм	≤65
  21	Размеры	mm	Φ25 X 29.3/customized
  22	Рассогласование оси	μrad	<1500
  23	Характеристика изоляции	MΩ	≥100
  24	материал раковины		ss304
  25	Датчик температуры		Может быть подгонянное AD590 PT100 PT1000 18B20 NTC, etc

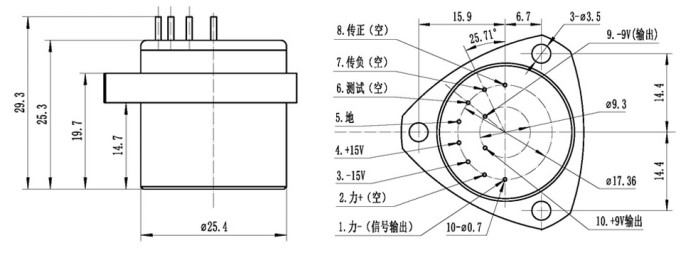

  определение 5.Signal

• Pin нет.	Pin. Имя	描述 /description
  1	S- (力 - (信号输出))	Выход сигнала
  2	NC (力 + (空))	не соединенный
  3	-15VDC	электропитание -15Vdc
  4	+15VDC	электропитание +15Vdc
  5	GND (地)	Соединитесь с GND
  6	测试 NC (空)	не соединенный
  7	传负 NC (空)	не соединенный
  8	传正 NC (空)	не соединенный
  9	T- (- 输出 9V)	датчик температуры вне; датчик температуры можно подгонять как NTC PT100 PT1000, etc
  10	T+ (输出 +9V)	датчик температуры вне

  определение интерфейса 6.Electronic и сигналов
