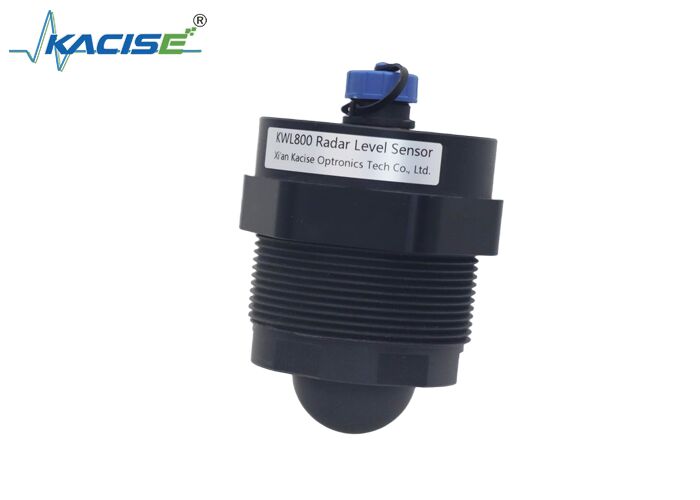

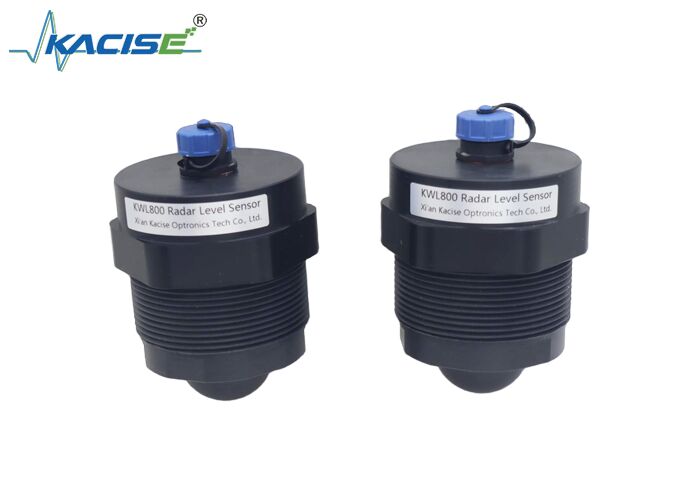

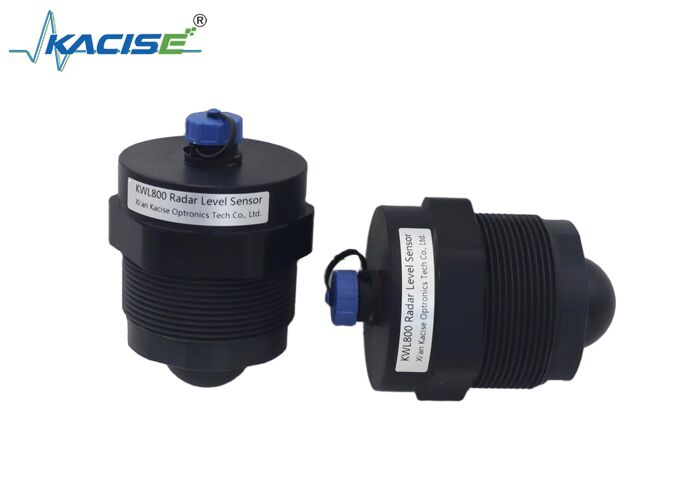

КВЛ800 Радарный датчик уровня воды с частотой 80 ГГц, диапазоном измерения 20 м и корпусом из ПТФЕ

Радарный датчик уровня воды KWL800 — это датчик, разработанный нашей компанией для измерения уровня воды и жидкости. Он также может использоваться для измерения расстояния до твердых материалов. Максимальная степень защиты устройства может достигать IP68. Датчик обеспечивает опциональный выход 4-20 мА и релейный выход. Интерфейсы связи включают RS485 или UART, и он использует стандартный протокол Modbus RTU. Максимальный диапазон измерения продукта составляет до 20 м, с минимальной слепой зоной 6 см.

• Собственная разработка RF-чипа
• Использует технологию FMCW (частотно-модулированный непрерывный сигнал)
• Миллиметровый сигнал с сильным проникновением, подходит для сложных сред
• Компактный размер устройства с метрической монтажной резьбой, прост в установке
• Диапазон измерения до 20 м
• Угол луча менее 3°
• Корпус из ПТФЭ, устойчивый к коррозии

1. Проверка распаковки устройства
   • После получения продукта проверьте целостность упаковки. Извлеките устройство из упаковки и убедитесь, что все аксессуары в комплекте.
   • Внимательно прочитайте руководство по продукту.
   • Проверьте, нет ли повреждений внешнего вида устройства.

   Если обнаружены какие-либо проблемы, немедленно свяжитесь с нами для получения помощи.

2. Проверка условий установки
   • Проверьте, нет ли объектов, мешающих в пределах угла луча непосредственно под устройством.
   • Как показано на рисунке, после установки электромагнитные волны, излучаемые устройством, должны быть перпендикулярны измеряемой поверхности.

3. Метод установки

   Как показано на рисунке ниже, закрепите продукт на монтажном кронштейне.



• Положение установки датчика должно быть максимально стабильным, чтобы избежать вибрации, а пространство под датчиком должно быть максимально открытым.
• Минимальное расстояние между датчиком и измеряемой поверхностью жидкости должно быть более 30 см.
• Расстояние между датчиком и краем резервуара, бассейна или берега реки должно быть более 0,5 м.
• Выберите место с небольшой амплитудой колебаний поверхности воды для установки датчика, чтобы избежать снижения точности измерения или аномальных измерений, вызванных волнами на поверхности воды.
