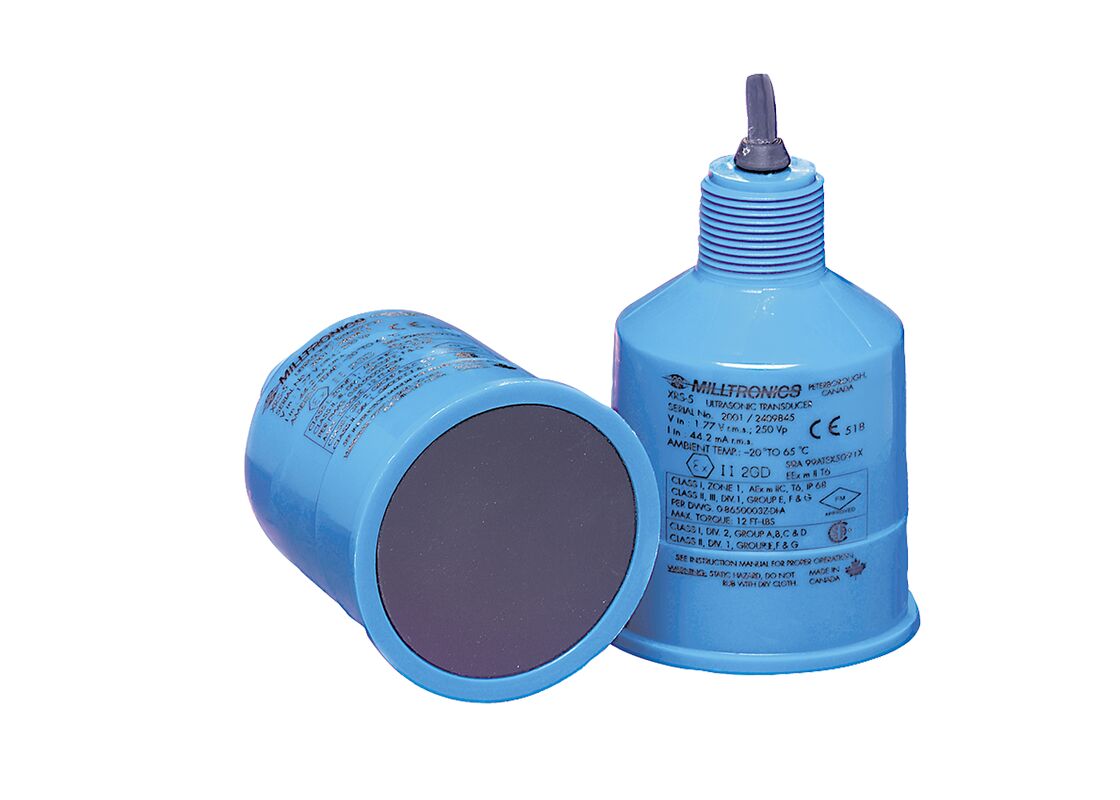

Ультразвуковой преобразователь EchoMax XRS-5
Ультразвуковой преобразователь EchoMax XRS-5 обеспечивает надежный, непрерывный мониторинг уровня жидкостей и слизи в узких подъемных станциях/мокрых скважинах, водотоках,плотины и фильтрующие ложа с углом луча всего 10° и резиновой поверхностью CSM.
Модели продукции
| Номер части |
Описание |
| 7ML1105-... |
ECHOMAX XRS-5C ТРАНСДЮЦЕР |
| 7ML1106-... |
ECHOMAX XRS-5 ТРАНСДЮЦЕР |
Аксессуары и компоненты
| Номер части |
Описание |
| 7ML1830-1AQ | EASY AIMER II, Алюминий, 3/4 дюйма НПТ с 3/4 - 1 дюйм ПВХ сцепления |
| 7ML1830-1BL | КАННАЛЬНАЯ БРАКЕТА, СТЕНННАЯ КОМПЛЕНТА, FMS-210 |
| 7ML1830-1BM | Протяженная канальная скоба, настенная крепка FMS-220 |
| 7ML1830-1BN | КАННАЛЬНАЯ БРАКЕТА, КОМПЛЕЦИЯ ДОЛА FMS-310 |
| 7ML1830-1BP | Протяженная канальная кронштейн, установка на пол, FMS-320 |
| 7ML1830-1BQ | Мостовая канальная кронштейн, установка на пол, FMS-350 |
| 7ML1830-1AU | EASY AIMER II, 304, фланце с NPT нитью, W/CPLNG, 1 дюйм |
| 7ML1830-1AX | Easy Aimer II Flange, алюминиевый с адаптером M20, 1 "и 1-1/2" BSP алюминиевой сцепкой |
| 7ML1830-1BH | SHIELD, SUBMERGENCE, KIT для датчиков XPS10/XRS-5 |
| 7ML1830-1BK | Универсальная коробка, FMS-200 |
| 7ML1830-1DN | Ключевой узел, 1 "BSP, фланцевый, пластиковый |
| 7ML1830-1DR | Локнот, 1" BSP, обыкновенный |
| 7ML1830-1DS | Ключевой узел, 1 "НПТ, ПЛАСТИЧЕСКИЙ |
| 7ML1830-1EA | АДАПТЕР 1" BSP - 20 мм |
| 7ML1830-1EF | АДАПТЕР 1"NPT/M20 |
| 7ML1830-1GN | Easy Aimer Adapter Kit, 304, M20 до 1"NPT, 1"NPT до 1"BSP, 1"NPT до 1.5"BSP |
| 7ML1930-1BJ | TAG, из нержавеющей стали, с отверстием, 12 х 45 мм, одна строка текста |
| 7ML1930-1FX | КИТ, ИЗОЛАЦИЯ, 1" NPT, XDUCERS |
Основные преимущества
- Узкий угол луча только 10°
- Химически устойчивая кополимерная оболочка PVDF и резиновая поверхность CSM
- Диапазон измерений: 8 м (26 футов) для измерения жидкостей и отложений
- Полностью погружаемая: степень защиты IP68
- Легкая установка с 1" NPT или R 1" BSPT соединением
Заявления
Продвинутая обработка эхо обеспечивает надежную передачу данных даже в условиях препятствий, турбулентности и пены.
Герметически запечатанная резиновая поверхность CSM и кополимерный корпус PVDF предназначены для максимальной устойчивости к метану, соленой воде, каустике и суровым химическим веществам, распространенным в установках сточных вод.С степенью защиты IP68, этот прочный датчик полностью погружается в воду в случае наводнения. Используйте щит для погружения, если в приложении возможно полное погружение.Подводный щит будет поддерживать высокий уровень чтения выхода в условиях погружения.
Недорогой преобразователь XRS-5 совместим с полным спектром контроллеров Siemens, от базовой системы для высокой/низкой тревоги или простого управления насосом до передовых систем управления с коммуникациями,возможности телеметрии и интеграции SCADA.
Основные применения:
Мокрые колодцы, каналы, плотины, фильтрующие ложа
Технические спецификации
Режим работы
Ультразвуковой преобразователь
Принцип измерения
Ультразвуковой преобразователь
Диапазон измерений
0.3... 8 м (1... 26 футов), в зависимости от применения
Ошибка температуры
Компенсируется интегральным датчиком температуры
Давление сосуда
Нормальное атмосферное давление
Температура окружающей среды
-20... +65 °C (-4... +149 °F)
Температура хранения
-20... +65 °C (-4... +149 °F)
Вес (приблизительный вес на перевозке)
1.2 кг (2.6 фунтов)
Материал (оборудование)
ПВДФ-сополимерная оболочка и поверхность CSM
Материал (фланец)
CPVC (по выбору: ПТФЕ-лицо с фланцем CPVC)
Соединение процесса
1 " NPT [(Taper), ANSI/ASME B1.20.1] или R 1" [(BSPT), EN 10226]
Подключение кабеля
2-ядерный защищенный/свитый, 0,5 мм2 (20 AWG), PVC-оболочка
Кабель (максимальная длина)
365 м (1200 футов) с коаксиальным кабелем RG 62 A/U или скрученной парой из 2-х ядер, щитом из фольги, 0,5 мм2 (20 AWG), PVC-покрытием (только для MultiRanger 100/200)
Варианты и сертификации
Версия фланца
Фабричный фланц с лицом из ПТФЕ для конфигурации ASME, EN или JIS
Щит противопотока
Для применений с возможностью затопления
Сертификации и одобрения
CE, UKCA, RCM, KC, EAC Ex CSA Class I, Div. 2, группы A, B, C, D, класс II, Div. 1 группы E, F, G FM класс I, зона 1, AEx m IIC, T6 класс II, III, Div 1, группы E, F,G T6 ATEX II 2GD / UKEX II 2GD / IECEx / INMETRO Ex mb IIC T6 Gb, Ex tb IIIC T85°C Db ВЛАРЕМ II
RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 20221) 1) Доступен только на заказы, поставляемые из Канады.
