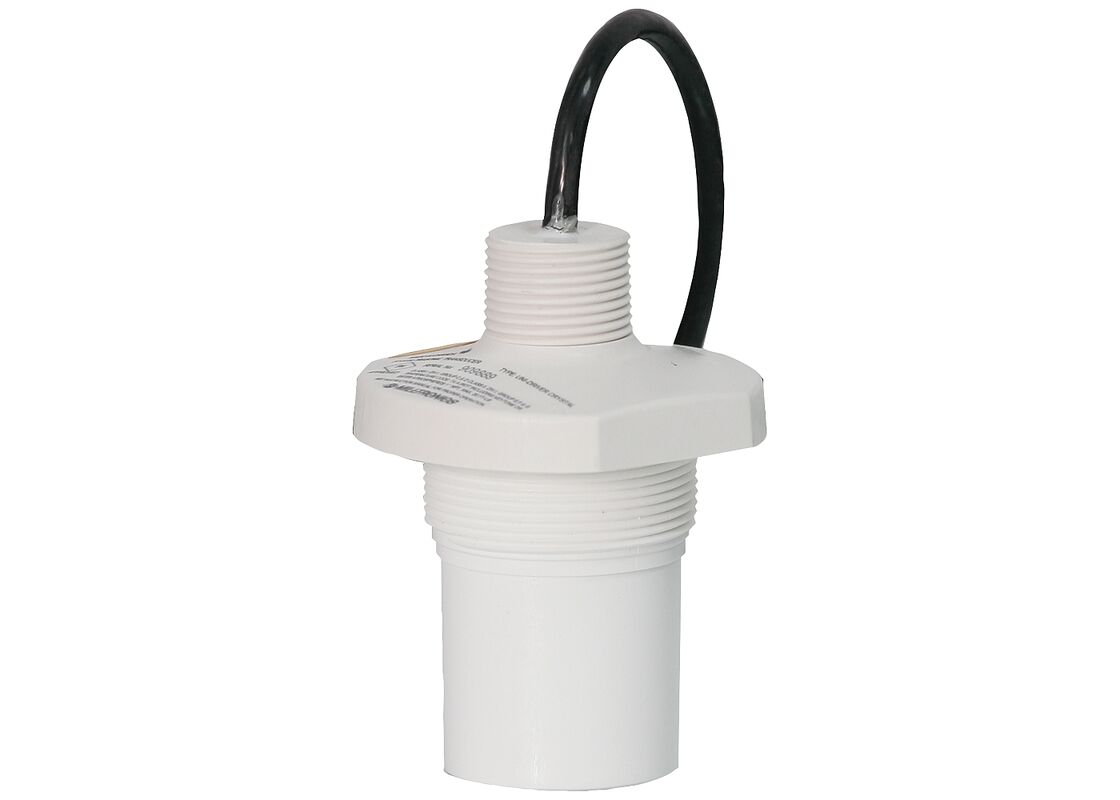

ST-H Ультразвуковой датчик уровня
Датчики ST-H используют ультразвуковую технологию для измерения уровня в хранилищах химикатов и резервуарах для жидкостей.
Номера деталей и аксессуары
| Номер детали |
Описание |
| 7ML1830-1AQ |
EASY AIMER II, АЛЮМИНИЙ, 3/4 ДЮЙМА NPT С СОЕДИНЕНИЕМ из ПВХ 3/4 - 1 ДЮЙМ |
| 7МЛ1830-1АУ |
EASY AIMER II, 304, ФЛАНЕЦ С РЕЗЬБОЙ NPT, С CPLNG, 1 ДЮЙМ |
| 7ML1830-1AX |
Фланец Easy Aimer II, алюминий, с переходником M20, алюминиевая муфта BSP 1" и 1-1/2" |
| 7МЛ1830-1БК |
УНИВЕРСАЛЬНЫЙ КРОНШТЕЙН FMS-200 |
| 7ML1830-1BT |
Универсальный монтажный адаптер, 2 дюйма NPT |
| 7МЛ1830-1БУ |
Универсальный монтажный адаптер, 2 дюйма BSP |
| 7ML1830-1EF |
ПЕРЕХОДНИК 1"NPT/M20 |
| 7МЛ1830-1ГН |
Комплект переходников Easy Aimer, 304, M20 на 1"NPT, с 1"NPT на 1"BSP, с 1"NPT на 1,5"BSP |
| 7ML1930-1FX |
КОМПЛЕКТ, ИЗОЛЯЦИЯ, 1" NPT, XDUCERS |
Ключевые преимущества
- Возможен монтаж на узком стояке.
- Невосприимчивость к агрессивным и агрессивным средам
- Встроенный датчик температуры
Детали приложения
Узкая конструкция ST-H позволяет устанавливать датчик на узкой трубе. При правильном монтаже он полностью защищен от процесса и может использоваться даже в суровых, агрессивных средах.
Во время работы ультразвуковой преобразователь излучает акустические импульсы узким лучом, перпендикулярным лицевой стороне преобразователя. Приемопередатчик уровня измеряет время распространения между излучением импульса и приемом эхо-сигнала, чтобы рассчитать расстояние от преобразователя до материала. Изменения скорости звука из-за изменения температуры в допустимом диапазоне автоматически компенсируются встроенным датчиком температуры.
Ключевые приложения:
Хранение химикатов, резервуары для жидкостей
Технические характеристики
Режим работы
Ультразвуковой преобразователь
Принцип измерения
Ультразвуковой преобразователь
Диапазон измерения
0,3...10 м (1...33 фута)
Частота
44 кГц
Угол луча
12°
Температурная компенсация
Компенсируется встроенным датчиком температуры
Давление
Нормальное атмосферное давление
Температура окружающей среды
-20...+60 °C (-5...+140 °F) (модель, одобренная ATEX и UKEX)
-40...+73 °C (-40...+163 °F) (модель, одобренная CSA/FM)
Температура хранения
-20...+60°С (-5...+140°F)
Масса
1,4 кг (3 фунта)
Материал (корпус)
Основание и крышка из ЭТФЭ или ПВДФ (стыковка из эпоксидной смолы)
Технологическое присоединение
2" NPT [(конус), ASME B1.20.1], R 2" [(BSPT), EN 10226] или G 2" [(BSPP), EN ISO 228-1]
Степень защиты
IP68
Кабельное соединение
2-жильный, экранированный/скрученный, 0,519 мм² (20 AWG), оболочка из ПВХ
Кабель (макс. длина)
365 м (1200 футов) с коаксиальным кабелем RG 62 A/U
Фланцевый адаптер
3" универсальный (подходит для DN 65, PN 10 и 3" ASME)
Сертификаты и одобрения
CE, UKCA, RCM, KC, CSA класс I, II, III, разд. 1, группы A, B, C, D, E, F, G T3 (только ETFE); FM Класс I, II, Разд. 1, группы C, D, E, F, G T4A; ATEX II 2G Ex mb IIC T5 Gb; UKEX II 2G Ex mb IIC T5 Гб; INMETRO Ex mb IIC T5 Gb VLAREM II RoHS, Китай RoHS, WEEE, REACH, NSF/ANSI/CAN 61-2022 FDA (смачиваемый датчик) Экологическая декларация продукции (EPD) Казахстанская метрология
