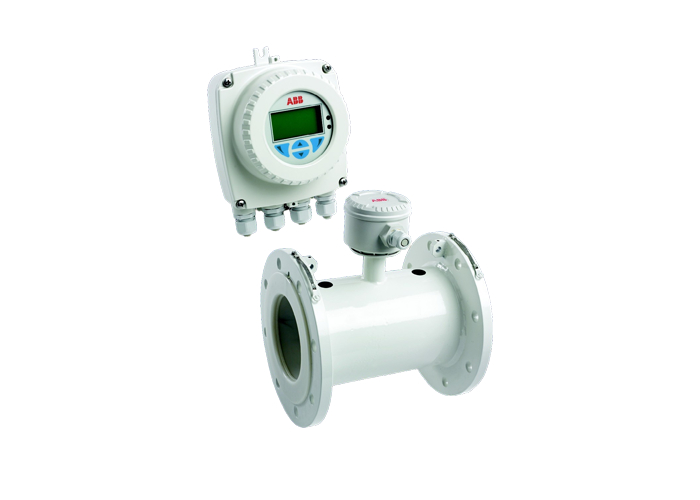

Name: Электромагнитный потокомер ABB WaterMaster FEF121 и FEF181
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: ФЕФ121 и ФЕФ181
Price: 2,540.00 USD
Availability: InStock

Домой > продукты > Электромагнитный измеритель прокачки >

Электромагнитный потокомер ABB WaterMaster FEF121 и FEF181

Погружной электромагнитный расходомер IP68

Расходомер WaterMaster

поверенный по OIML R49

Фирменное наименование:

ABB

Номер модели:

ФЕФ121 и ФЕФ181

Свяжитесь с нами

Запросите цитату

Электромагнитный потокомер ABB WaterMaster FEF121 и FEF181

Подробная информация о продукции

Защита окружающей среды:

Класс защиты: IP68 (NEMA 6) на глубине 10 м (33 фута), полностью герметизированная клеммная коробка

Проводимость:

> 5 мкСм/см

Монтаж преобразователя:

Интегральный или удаленный

Электрические соединения:

сальники 20 мм, ½ дюйма NPT, бронированные сальники 20 мм

Датчик кабель:

Кабель ABB WaterMaster, стандартный или армированный; Максимальная длина 200 м (660 футов)

Выделить:

Погружной электромагнитный расходомер IP68

Расходомер WaterMaster

поверенный по OIML R49

Условия оплаты и доставки

Количество мин заказа

1 шт.

Упаковывая детали

Каждый блок имеет отдельную коробку, и все коробки упакованы в стандартные пакеты или доступны клиен

Время доставки

5-8 рабочих дней

Условия оплаты

LC,D/A,D/P,T/T,Western Union,MoneyGram

Поставка способности

1000 штук/штуки в неделю

СОБЩЕННЫЕ ПРОДУКТЫ

Пролинопромас S 300 Coriolis потокомер

Лучшая цена

Пролинопромас П 500 потокомер Кориолиса

Лучшая цена

Пролинопромас Q 300 Криолисовый потокомер

Лучшая цена

Пролиновая t-масса F 500 тепловая массовая пропускная способность

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

Электромагнитный потокомер WaterMaster FEF121 и FEF181

FEV121200V1S0S2B1A1A1A2A1A1
FEF121200V1S0S2B1A1A1A2A1A1

Обзор продукции

ВодопроводчикЭто электромагнитные потокометры последнего поколения ABB, разработанные специально дляВодоснабжение и сточные воды.
Он обеспечивает непревзойденную точность, стабильность и надежность, что делает егоидеальное решение для измерения потокав очистных сооружениях, распределительных сетях и канализационных системах.

С егопередатчик самокалибрирующийся,конструкция датчиков для захоронения и погружения, ирасширенная диагностика, WaterMaster устанавливает ориентир для современных технологий измерения потока долгосрочная производительность при минимальном обслуживании.

Ключевые особенности

Самый стабильный передатчик в мире
Самокаллибрирующаяся конструкция с ультранизким температурным коэффициентом обеспечивает исключительную точность и повторяемость.
Универсальное решение для водной промышленности
Предназначен для всех видов водоснабжения и водоотведения, от сырой воды и сточных вод до очищенной воды и распределения.
Замена передающего устройства с поддержкой "подключается и играет"
Встроенное хранилище данных позволяет обмениваться передатчиками без переконфигурации или калибровки.
Усовершенствованный инфракрасный сервисный порт
Поддерживает удаленный HMI, связь HART, сброс параметров и вывод циклических данных для удаленной диагностики.
Инновационный дизайн восьмиугольного датчика
Уменьшает чувствительность профиля потока, минимизирует требования к трубам вверх по течению и вниз по течению и повышает точность.
OIML R49 Тип P проверен
Постоянная самоконтроль датчика и передатчика гарантирует долгосрочную стабильность и соответствие.
Всеобъемлющая диагностика NAMUR NE107
Предоставляет четкие, стандартизированные указания состояния для технического обслуживания, функциональных проверок и условий сигнализации.
Погружаемые и захороняемые конструкции (IP68)
Полностью загруженный коррозионно устойчивый датчик, подходящий для непосредственного захоронения или наводненных установок.
Цифровая обработка сигнала (DSP)
Высокая шумоподавляемость и стабильность сигнала при вибрациях и гидравлической турбулентности.
Легкость эксплуатации
Большой вращающийся дисплей с прозрачным управлением и интуитивной конфигурацией "Легкая установка".

Технические спецификации

Категория	Положение	Спецификация
Функциональная спецификация ¢ датчик	Ограничения давления	Согласно рейтингу фланца
	Ограничения температуры	Температура окружающей среды: дистанционный передатчик -20 до 70 °C (−4 до 158 °F); интегральный передатчик -20 до 60 °C (−4 до 140 °F)
	Ограничения температуры	Температура процесса: от -6 до 70 °C (21 до 158 °F)
	Защита окружающей среды	Рейтинг: IP68 (NEMA 6) до 10 м (33 фута) глубины, полностью загруженная терминальная коробка
	Проводимость	> 5 μS/cm
	Установка передатчика	Интегральный или удаленный
	Электрические соединения	20 мм железы, 1⁄2 в НПТ, 20 мм бронированные железы
	Кабель датчика	кабель ABB WaterMaster, стандартный или бронированный; максимальная длина 200 м (660 футов)
Физическая спецификация ️ Увлажненные части	Материал облицовки	Полипропилен (DN40200), блазомер (DN2502200); перечисленные в WRAS; одобренные ACS и NSF61 (размеры DN40200 ожидаются)
	Материал электрода	Нержавеющая сталь 316, Hastelloy C, Титан (другие материалы доступны по запросу)
	Кольца для заземления	Не требуется
	Защитные пластинки	Не требуется
	Условия установки	Вверх по течению ≥ 5D; внизу по течению ≥ 2D
	Потеря давления	< 0,25 бара в Q3 (DN40 ¢200); незначительно в Q3 (DN250 ¢2200)
Немокрые части	Материал фланца	Углеродистая сталь
	Материал для жилья	Углеродистая сталь (DN40200 и DN7002200); Пластик (DN15600)
	Материал терминальной коробки	Из нержавеющей стали или алюминия
	Материал кабельной железы	Из пластика или латуни
Функциональная спецификация Передатчик	Электрическое питание	Основные источники 85 ‰ 265 V AC @ < 7 VA; низкое напряжение 24 V AC ± 10 % / ‰ 30 % @ < 7 VA; постоянный ток 24 V ± 30 % @ < 0,4 A
	Выходы импульса/частоты	Один выделенный, один настраиваемый; максимальная частота выхода 5,250 Гц; номинальный открытый коллектор 30 В @ 220 мА; Гальванически изолированный
	Выходы сигнализации/логики	Один выделенный, один конфигурируемый; номинальный 30 V @ 220 mA открытый коллектор; Гальванически изолированный
	Выходной ток	4×20 мА или 4×12/20 мА; Максимальное сопротивление петли 750 Ω; Гальваническая изоляция; протокол HART v5.7
	Уровни сигнала	NAMUR NE 43 (3,8 ∼ 20,5 мА); Низкая тревога 3,6 мА; Высокая тревога 21,8 мА
	Дополнительная точность	±0,1% показания
	Коэффициент температуры	Обычно < 20 ppm/°C
	Электрические соединения	20 мм железы, 1⁄2 в НПТ, 20 мм бронированные железы
	Ограничения температуры	Окружающая среда -20-60 °C (-4-140 °F); Коэффициент < 10 ppm/°C @ Vel ≥ 0,5 м/с
	Защита окружающей среды	Влажность воздуха 0-100 %; рейтинг IP67 (NEMA 4X) до глубины 1 м
	Безопасность против подделки	Внутренний выключатель + внешний уплотнитель безопасности предотвращает несанкционированный доступ
	Языки	Английский, французский, немецкий, итальянский, испанский
	Инфракрасный порт обслуживания	USB-адаптер (дополнительное оборудование); совместимый с USB 1.1 и 2.0; программное обеспечение драйверов только для ПК; совместимый с Windows 2000/XP/Vista

Заявления

Системы очистки и распределения воды
Очистительные и канализационные станции
Проекты ирригации и опреснения
Промышленные системы переработки воды
Мониторинг выбросов сточных вод

Информация о заказе
Электромагнитный потокомер WaterMaster FEF121 и FEF181

Вариант цифра Номер	1.....6	7..9	10	11	12	13	14.15	16	17	18	19	20	21	22	23	24	25	26	27
Система потокомера, полный проход, Удалённая установка	FEF121
Полный провод, для использования с WaterMaster передатчик / пульт дистанционного управления	FEF181
Диаметр отверстия DN 250 (10 дюймов) DN 300 (12 дюймов) DN 350 (14 дюймов) DN 400 (16 дюймов) DN 450 (18 дюймов) DN 500 (20 дюймов) DN 600 (24 дюйма) DN 700 (28 дюймов) DN 760 (30 дюймов) DN 800 (32 дюйма) DN 900 (36 дюймов) DN 1000 (40 дюймов) DN1050 (42 дюйма) DN 1100 (44 дюйма) DN 1200 (48 дюймов) DN 1400 (54 дюйма) DN 1500 (60 дюймов) DN 1600 (66 дюймов) DN 1800 (72 дюйма) DN 2000 (80 дюймов) DN 2200 (84 дюйма) Прочие		250 300 350 400 450 500 600 700 760 800 900 001 051 101 201 401 501 601 801 002 202 999
Конструкция электрода Эластомер Эластомер с одобрением ACS Прочие			К Л Z
Конструкция электрода Стандартный Другие FEF181 только				1 9
Материал измерительных электродов Нержавеющая сталь 316Ti (1.4571) Гастеллой С-276 (FEF121 ¢ DN350 до DN2200 только) Прочие					S Е Z
Приспособления для заземления Стандартный Одна заземляющая пластина Две заземляющие пластины Прочие						1 3 4 9
Тип соединения процесса Фланги ASME класса 150 Фланцы AWWA класса B Фланцы AWWA класса D Фланцы AS 4087 класса 16 ISO 7005 PN16							А1 C1 С2 Е1 S2
Материал соединения процесса Фланцы из углеродистой стали Прочие								В. Z
Сертификаты использования Стандарт (без ПЭД) Контроль материалов с сертификатом об инспекции 3.1 согласно EN 10204 Прочие									1 2 9
Тип калибровки Стандартная точность 0,4 % Улучшенная точность 0,2% Свидетельство о калибровке на фабрике Передача по хранению для холодной/отработанной воды (калибровка с участием свидетелей) (только FEF181) UKAS/NAMAS (только FEF181) Прочие										А. В. М N У Z
Инсталляция диапазона температуры / диапазон температуры окружающей среды Стандартная конструкция / ¥20... 60 °C (¥4... 140 °F)											1
Язык Английский язык Немецкий Французский Испанский Итальянский												А. D G К N
Без кабеля сигналов FEF181 только 5 м (15 футов) кабель 10 м (30 футов) кабель 20 м (60 футов) кабеля 30 м (100 футов) кабель кабель длиной 50 м (165 футов) 80 м (260 футов) кабеля кабель длиной 100 м (325 футов) 150 м (490 футов) кабель Специальная длина > 150 м (> 490 футов) (и/или бронированный кабель только FEF181)													0 1 2 3 4 5 6 7 8 9
Сертификация защиты от взрывов Общее назначение (проект, не относящийся к категории EX) Другие (только FEF181)														А. Z
Передатчик класса защиты / датчик класса защиты IP67 (NEMA 4X) / IP68 (NEMA 6X) √ кабель не установлен и не вложен IP67 (NEMA 4X) / IP68 (NEMA 6X) √ кабель, установленный и вложенный в горшок Другие (только FEF181)															2 3 9
Кабельные провода * M20 x 1.5 NPT 1/2 в Бронетанковые M20 SWA Другие (только FEF181)																А. В. D Z
Силовое питание Без (только FEF181) 100... 230 Вт переменного тока, 50 Гц (только FEF121) 24 Вт переменного тока или 24 Вт постоянного тока, 50 Гц (только FEF121) 100... 230 Вт переменного тока, 60 Гц (только FEF121) 24 V AC или 24 V DC, 60 Hz (только FEF121)																	0 1 2 3 4
Тип входного и выходного сигналов HART + 20 mA + импульс + контактный выход (только FEF121) Без (только FEF181)																		А. Y
Тип конфигурации / тип диагностики Производственные параметры / стандартная диагностика																			1
