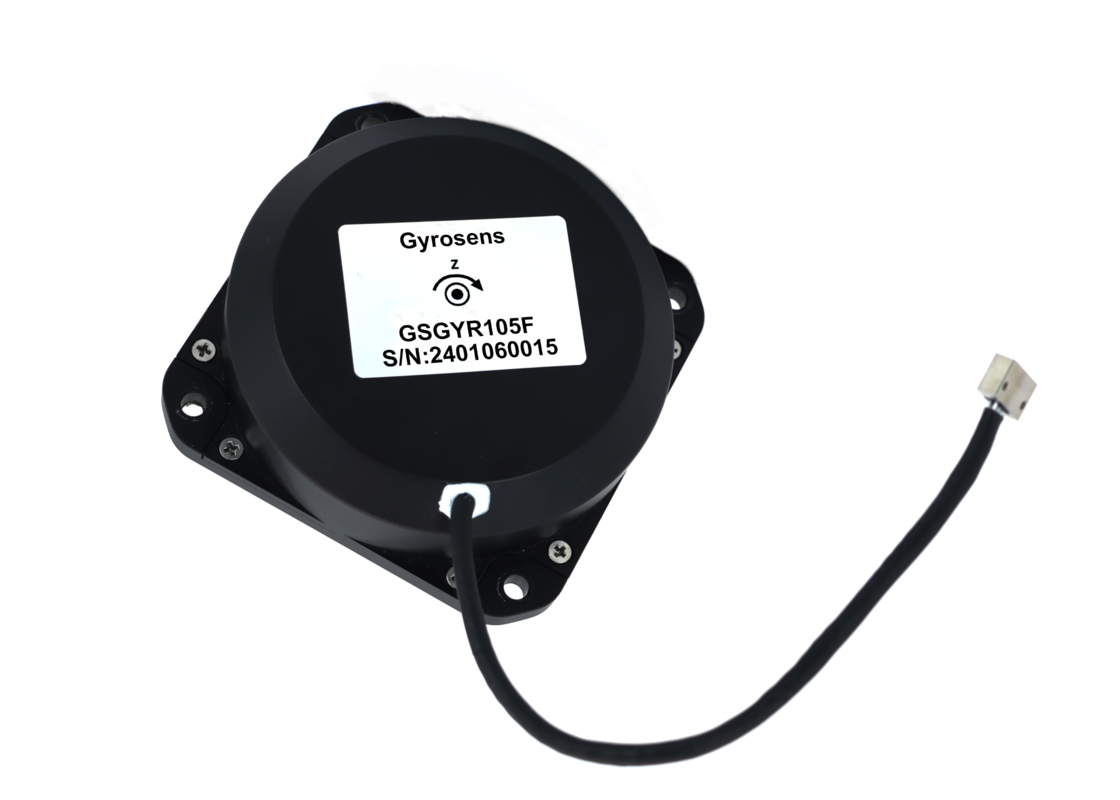

GSGYR105F Гироскоп из оптических волокон с динамическим диапазоном ± 500°/с Время запуска 3 с и рассеивание мощности < 4 Вт

GSGYR105F Гироскоп из оптических волокон с динамическим диапазоном ± 500°/с Время запуска 3 с и рассеивание мощности < 4 Вт

Name: GSGYR105F Гироскоп из оптических волокон с динамическим диапазоном ± 500°/с Время запуска 3 с и рассеивание мощности < 4 Вт
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: ГСГИР105Ф
Price: 431.00 USD
Availability: InStock

Волоконно-оптический гироскоп с цифровым замкнутым контуром обнаружения

Датчик FOG с мгновенным запуском

Оптический гироскоп с низким смещением

Место происхождения:

КИТАЙ

Фирменное наименование:

Gyrosens

Сертификация:

Номер модели:

ГСГИР105Ф

Свяжитесь с нами

Запросите цитату

GSGYR105F Гироскоп из оптических волокон с динамическим диапазоном ± 500°/с Время запуска 3 с и рассеивание мощности < 4 Вт

Подробная информация о продукции

Напряжение снабжения:

+5 В постоянного тока

Рабочая температура:

-45 ° C ～+70 ° C.

Температура хранения:

-55 ° C ～+80 ° C.

Рассеяние мощности (полная температура):

<4W

Время начала:

3с

Выделить:

Волоконно-оптический гироскоп с цифровым замкнутым контуром обнаружения

Датчик FOG с мгновенным запуском

Оптический гироскоп с низким смещением

Условия оплаты и доставки

Количество мин заказа

1 шт

Упаковывая детали

Каждый блок имеет отдельную коробку, и все коробки упакованы в стандартные пакеты или доступны клиен

Время доставки

5-8 рабочих дней

Поставка способности

1000 штук/штуки в неделю

СОБЩЕННЫЕ ПРОДУКТЫ

Легкий вес Малый размер Высокоточный гибкий гироскоп для аэрокосмической промышленности с ударным давлением ≥ 50 г

Лучшая цена

КТГ-50 высокоточный динамически настроенный гироскоп с широким динамическим диапазоном и весом ≤ 250 г для инерциальной навигации

Лучшая цена

Легкий высокоточный электронный гироскопический датчик быстрого запуска для бурения скважин

Лучшая цена

Ударопрочность MEMS-гироскопа 5000 г с интерфейсом RS422 и питанием постоянного тока 5 В для высокопроизводительных приложений

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

GSGYR105F Гироскоп из оптических волокон

Введение продукта

Этот продукт представляет собой датчик скорости инерциального угла, основанный на оптическом эффекте Сагнак для измерения скорости вращения носителя вдоль чувствительной оси.Цифровая схема обнаружения замкнутого цикла извлекает разницу оптического пути света в сторону часового стрелка, вызванную внешней физической угловой скоростью, модулирует и демодулирует сигнал напряжения оптического сигнала пути и реализует обратную связь и управление в замкнутом цикле, чтобы достичь обнаружения сигнала угловой скорости в режиме реального времени.

Функция

Данный продукт состоит из двух частей: оптического устройства чувствительного к угловой скорости и детектора сигнала, обеспечивающего информацию об увеличении угла одноося и информацию о внутренней температуре.

Особенности

Точно измерить угловую скорость движущихся объектов
Все твердое состояние, без вращающихся и трения частей
Долгая жизнь
Мгновенный старт
Простая структура
Низкая предвзятость

Заявления

Камера с гимбалом
Платформа управления полетом
Инерциальная навигационная система
Система мониторинга инерции
Оптические, фотографические и другие платформы стабильные
Инерциальная единица измерения

Технические спецификации

Параметр	GSGYR105F	GSGYR105F-H	GSGYR105F-HH
Параметр питания
Напряжение питания	+5В постоянного тока	+5В постоянного тока	+5В постоянного тока
Производительность продукции
Размеры	98х98х31,5 мм	98х98х33,5 мм	98х98х33,5 мм
Время начала	3s	3s	3s
Уклонение (10s гладкое, фиксированная температура)	< 0,05°/ч	< 0,015°/ч	< 0,01°/ч
Устойчивость к предвзятости (10 с гладкая -45°C~+70°C)	< 0,02°/h ((10 с) < 0,006°/h ((100 с)	< 0,015°/h ((10 с) < 0,005°/h ((100 с)	< 0,01°/h ((10 с) < 0,003°/h ((100 с)
Повторяемость предвзятости	< 0,006°/ч	< 0,005°/ч	< 0,003°/ч
Случайная прогулка	< 0,001°/√h	< 0,008°/√h	< 0,0005°/√h
Нелинейность коэффициента масштаба	< 10 ppm	< 2ppm	< 2ppm
Повторяемость по масштабному фактору	< 10 ppm	< 5 ppm	< 5 ppm
Динамический диапазон	± 500°/с	± 300°/с	± 300°/с
Рассеивание мощности (полной температуры)	< 4 Вт	< 4 Вт	< 4 Вт
Вес	< 480 г или 520 г±20 г ((Опаковка B)	520 грамм±20 грамм	520 грамм±20 грамм
Экология
Рабочая температура	-45°C+70°C	-45°C+70°C	-45°C+70°C
Температура хранения	-55°C+80°C	-55°C+80°C	-55°C+80°C

Размеры
