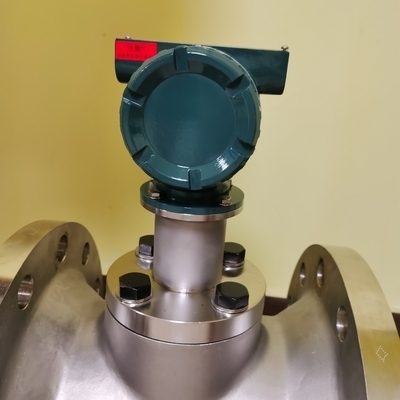

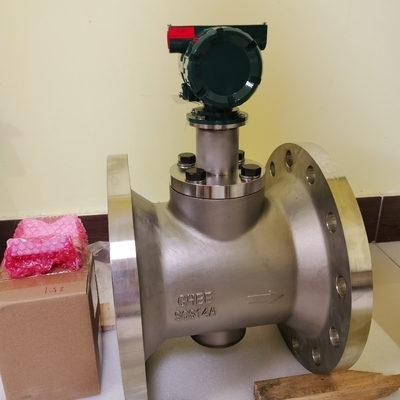

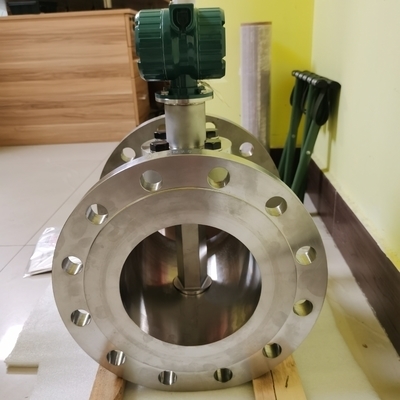

YOKOGAWA Digital YEWFLO Вортексный потокомер с полевым автобусом FOUNDATION

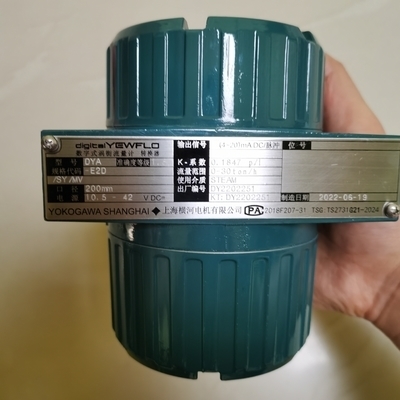

YOKOGAWA digitalYEWFLO Vortex Flowmeter (модели: DY Vortex Flowmeter, DYA Vortex Flow Converter) с полевой связью FOUNDATION

YOKOGAWA digitalYEWFLO Vortex Flowmeter, входящий в семейство полевых приборов OpreX в категории OpreX Measurement, представляет собой высокопроизводительное решение для измерения потока, предназначенное для жидкостей,газыСочетает в себе проверенный на практике датчик и корпус (с более чем 450000 units installed worldwide) with advanced digital technology--including Yokogawa's proprietary Spectral Signal Processing (SSP)--this flowmeter delivers accuracy and stability even in harsh process conditions. Доступен в виде интегральных или удаленных детекторов (DY) и удаленных преобразователей (DYA), поддерживает FOUNDATION Fieldbus, HART 7/5 и протоколы связи BRAIN,обеспечивает бесперебойную интеграцию в промышленные системы управленияЛинейка также включает в себя Reduced Bore Type, оптимизированный для низких потоков и упрощенной установки, что делает его универсальным для приложений с различными требованиями к потоку.

Тип с уменьшенной проницаемостью интегрирует потокомер с концентрическим редуктором, предлагая уникальные преимущества для применения с низким и переменным потоком:

• Упрощенная установка:Устраняет необходимость в отдельных редукторах, расширителях или коротких трубах для прямой длины трубы, уменьшая точки соединения до 70% и снижая риск утечки.
• Расширенное измерение низкого потока:Расширяет нижний предел измерения в 2-3 раза по сравнению со стандартными типами, что позволяет точно определять низкий поток без уменьшения размера основной трубы.
• Стоимость и преимущества безопасности:Снижает затраты на установку, минимизирует риск утечки жидкости и исключает необходимость остановки процессов для корректировки диапазона потока (например, замена отверстий).

Два варианта редуктора:

• /R1:Размер отверстия детектора уменьшен на 1 размер от фланцевой трубы.
• /Р2:Размер отверстия детектора уменьшен на 2 размера, идеально подходит для сверхнизких потоков.

Совместимость со специальными версиями:Можно комбинировать с многопеременным типом (для измерения и коррекции температуры) или высокотемпературным вариантом (температура процесса до 450 °C), повышая универсальность.

Температура процесса:Стандартный тип: от -29 до 250 °C; Версия с высокой температурой: до 450 °C.

Давление процесса:-0,1 МПа к фланцу (различается в зависимости от модели).

Диаметры:

• Стандартный тип: пластина (15-100 мм), фланцевая (15-400 мм).
• Тип уменьшенного отверстия: фланц (25-200 мм) с редукторами /R1 или /R2.

Точность:

• Жидкости: ± 0,75% показания (зависит от числа Рейнольдса).
• Газы/пары: ±1,0% от показания (зависит от скорости потока).

Выходные сигналы:Аналоговый выход, выход транзисторного контакта (одновременный выход доступен).

• Стандартный тип:Идеально подходит для широких диапазонов потока в котлах, химической обработке и коммунальных системах.
• Тип сокращенной проходки:Подходит для линий подачи пара, сезонных систем с переменным потоком и низкопоточных процессов в текстильной, пищевой и строительной промышленности.
• Комбинация из нескольких переменных:Позволяет непосредственно измерять массовый поток насыщенного пара, даже при низких показателях потока.
