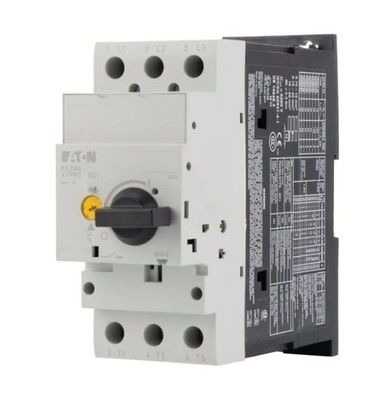

Промышленное устройство низкого напряжения для управления и выключения (код ETM: 222354, EC000074)
Введение продукта
Это низковольтное промышленное устройство управления и коммутатора предназначено для надежного управления энергией в промышленных приложениях.Он обеспечивает точную защиту от перегрузки и короткого замыкания.Устройство, имеющее номинальное рабочее напряжение 690 В и постоянный ток 40 А, подходит для управления двигателем.с рабочей мощностью AC-3 до 11 kW при 230 В и 20 kW при 400 ВОсновная схема, соединенная с винтом, и управляющий элемент с вращающейся кнопкой обеспечивают легкую установку и работу, а чувствительность к фазовым сбоям повышает безопасность системы.
Характеристики продукта
Электрические характеристики:
Номинальное рабочее напряжение: 690 В
Номинальный постоянный ток (Iu): 40 A
Настройка тока отпуска перегрузки: 32 А
Диапазон регулирования отключения короткого замыкания: 620 A
Мощность разрыва короткого замыкания (Icu при 400 В): 50 кА
Защита и функциональность:
Техника термомагнитного отключения для комбинированной защиты от тепловой и магнитной перегрузки.
Дизайн, чувствительный к фазовым сбоям, для обнаружения и реагирования на несбалансированные нагрузки.
Никакой защиты от тепловой перегрузки (необходима внешняя защита).
Способность управления двигателем:
Рабочая мощность AC-3: 11 kW при 230 В, 20 kW при 400 В.
Механические и соединительные:
Конфигурация 3-польной для трехфазных систем.
Свинцовое соединение для проводки основной цепи.
Управляющий элемент с вращающейся кнопкой для ручной работы.
Физические свойства:
Размеры: 140 мм (H) × 55 мм (W) × 160 мм (D)
Степень защиты: IP20 (защищена от твердых предметов > 12 мм)
Конструкционные характеристики:
Встроенная фиксированная техника установки для установки панелей.
Нет встроенного вспомогательного переключателя или выпуска низкого напряжения.
Потеря питания:
20.7 Вт потеря рабочей мощности для оценки энергоэффективности.
