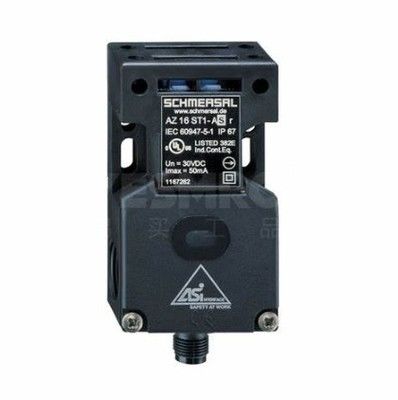

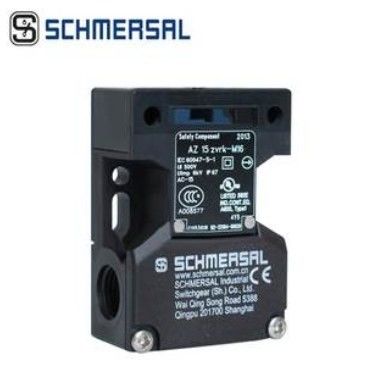

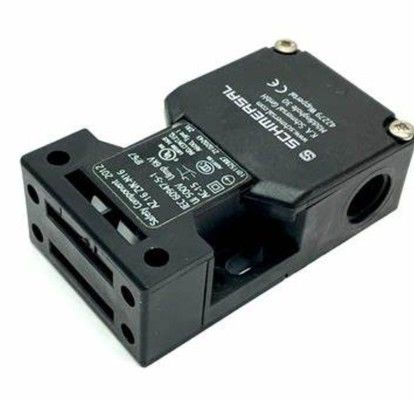

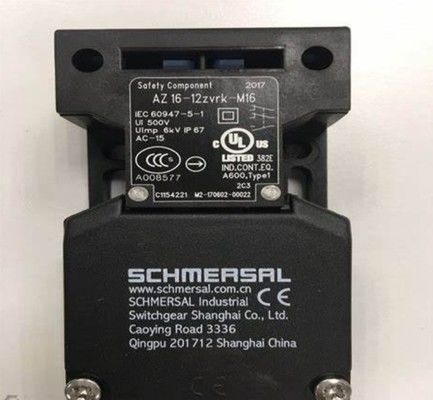

3-осевой предохранительный блокировочный выключатель с контактами принудительного размыкания

3-осевой предохранительный выключатель с положительным размыканием контактов

Введение в продукт

Этот 3-осевой предохранительный выключатель предназначен для промышленных систем безопасности и оснащен 1 вспомогательным контактом и 1 предохранительным контактом с технологией положительного размыкания. Соответствует EN ISO 13849-1, достигает уровня производительности c (категория 1) при одноканальном использовании и до PL d (категория 3) в двухканальных конфигурациях с логическим блоком. Выключатель обеспечивает 2 миллиона операций для НЗ контактов и 1 миллион для НО контактов, обеспечивая долгосрочную надежность в суровых условиях. С защитой IP67 и широким диапазоном температур (-30°C до 80°C), он подходит для тяжелого оборудования и автоматизированных систем.

Особенности продукта

Соответствие требованиям безопасности:

Соответствует EN ISO 13849-1, PL c (одноканальный) и PL d (двухканальный с логическим блоком).

НЗ контакты с положительным размыканием обеспечивают безопасную работу (мин. усилие размыкания 10 Н).

Рейтинги B10D: 2M операций (НЗ), 1M операций (НО) при 10% Ie.

Механическая конструкция:

3 направления срабатывания для гибкой установки.

3 кабельных ввода M16, винтовые клеммы для кабелей 0,25–2,5 мм².

Механический ресурс: ≥1M операций, усилие фиксации 30 Н, макс. скорость срабатывания 2 м/с.

Устойчивость к воздействиям окружающей среды:

Защита IP67 от пыли и погружения в воду.

Рабочая температура: от -30°C до 80°C, хранение: от -40°C до 85°C.

Рассчитан на высоту 2000 м, степень загрязнения 3, категория перенапряжения III.

Электрические характеристики:

Предохранительные контакты: AC-15 (230 В/4 А), DC-13 (24 В/4 А).

Вспомогательные контакты: такие же, как и предохранительные контакты, для последовательного переключения.

Ток теплового испытания 10 А, ток короткого замыкания 1000 А.

Гибкость установки:

2 крепежных винта M6, размеры: 30L x 52W x 90H мм.

Поддерживает одножильные/одножильные, одножильные/многожильные и гибкие кабели.

Особенности надежности:

Срок службы 20 лет, серебряный материал контактов для низкого сопротивления.

Медленное переключение с положительным размыканием для исключения неисправностей.

Макс. частота переключений: 4000 циклов/час для циклов высокой нагрузки.
