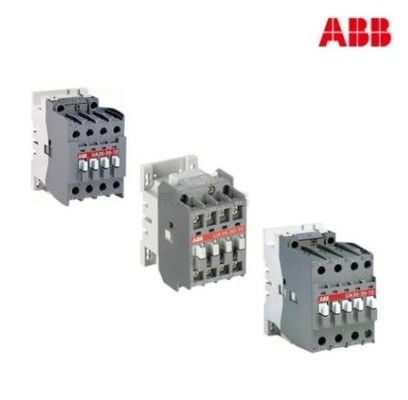

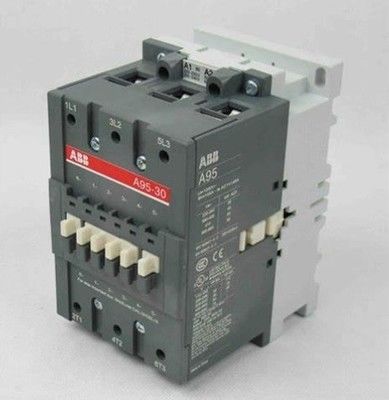

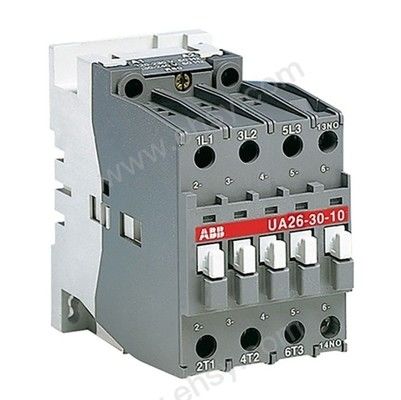

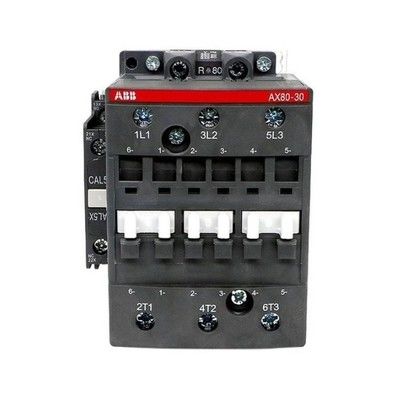

Моторный контактор серии AX (модель AX 185~205A)
Введение в продукт
Моторный контактор серии AX (модель AX 185~205A) - это надежный электрический компонент, предназначенный для надежной защиты и управления двигателями в промышленных приложениях. Разработанный в соответствии со стандартами IEC 60947, этот контактор имеет 3 нормально открытых (NO) главных контакта и конфигурацию вспомогательных контактов 1 NO/1 NC, подходящую для главных цепей до 1000 В. С номинальным рабочим током 185 А (AC-3, 415 В при 55°C), он обеспечивает эффективное переключение питания для двигателей мощностью до 90 кВт. Прочная конструкция контактора включает в себя пластиковый корпус, защиту IP40 для вспомогательных клемм и механическую износостойкость в 5 миллионов операций, что делает его идеальным для работы в тяжелых условиях.
Особенности продукта
Электрические характеристики:
Главная цепь: номинальное рабочее напряжение 1000 В, условный тепловой ток 250 А (Ith).
Номинальные параметры AC-3: 185 А при 415 В (55°C), поддержка двигателей мощностью до 90 кВт.
Кратковременный выдерживаемый ток: 1800 А (1 с), 1200 А (10 с) для защиты от неисправностей.
Напряжение изоляции и импульсное напряжение: 690 В (Ui), 8 кВ (Uimp) для безопасности.
Конфигурация контактов:
3 NO главных контакта, 1 NO + 1 NC вспомогательных контакта для сигнализации управления.
Номинальная коммутационная способность: 10x/8x Ie (AC-3) для надежного переключения.
Механические и экологические характеристики:
Долговечность: 5 миллионов механических операций, 300 циклов/час электрического переключения.
Класс защиты: IP40 для вспомогательных клемм, подходит для промышленных условий.
Диапазон температур: работает при температуре от -25°C до +70°C (катушка), от -40°C до +60°C (окружающая среда).
Физические размеры:
111,5 мм (Ш) x 162,3 мм (Г) x 196 мм (В), вес нетто 3,2 кг.
Клеммы главной цепи: шинного типа для надежного подключения.
Цепь управления:
Напряжение катушки: 400-415 В (50 Гц), 415-440 В (60 Гц), с допуском ±10%.
Частота механического переключения: 3600 циклов/час для циклов высокой нагрузки.
Стандарты и сертификаты:
Соответствует стандартам IEC 60947-4-1, VDE 0110 и EN 60529.
Сертифицирован cUL и CE для глобального промышленного использования.
Применение:
Идеально подходит для управления двигателями в насосах, вентиляторах, компрессорах и конвейерных системах.
Поддерживает приводы с переменным напряжением/частотой с функциями защиты от переходных процессов.
