Электрический позиционер клапана Koso EPB801 для точного позиционирования

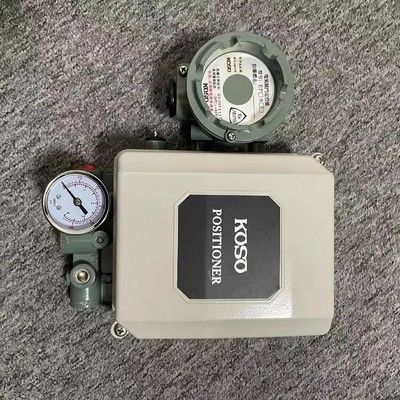

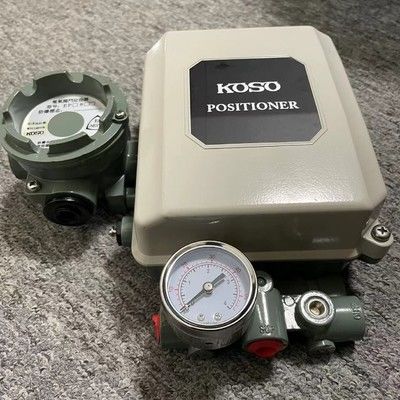

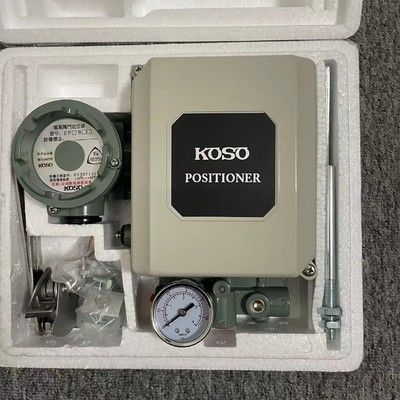

Электропневматический позиционер клапана Koso EPB801

Введение в продукт

Электропневматический позиционер клапана Koso EPB801 является важным аксессуаром для пневматических регулирующих клапанов, предназначенным для точного регулирования положения клапана в промышленных процессах. Он получает входной сигнал 4–20 мА постоянного тока от контроллера и преобразует его в пневматический выход для управления клапаном, в то время как механическая обратная связь от штока клапана обеспечивает точное отслеживание положения. Позиционер отправляет электрические сигналы в верхнюю систему для мониторинга в реальном времени, что делает его незаменимым для систем управления с обратной связью. Благодаря прочному корпусу из алюминиевого сплава и различным взрывозащищенным исполнениям, он подходит для различных промышленных условий от -20°C до 80°C.

Особенности продукта

Точное управление и обратная связь:

Входной сигнал: Стандартный 4–20 мА постоянного тока (раздельные диапазоны: 4–12 мА/12–20 мА/10–50 мА для моделей EP-15/17/25/27).

Механическая обратная связь: Перемещение штока преобразуется в электрические сигналы для мониторинга системы в реальном времени.

Универсальная совместимость с приводами:

Прямолинейный ход: 12–100 мм; Угловой ход: 0–90 градусов.

Адаптируется к малым/большим приводам с помощью стратегий управления нагрузкой и регулировки кулачкового механизма.

Пневматические характеристики:

Давление источника газа: 0,14–0,16 МПа или 0,17–0,50 МПа.

Расход газа: 5 нл/мин при 0,4 МПа; конструкция маломощного усилителя снижает потребление энергии.

Точность и надежность:

Люфт: <1%; Мертвая зона: <0,4% для точного позиционирования клапана.

Выходные характеристики: Линейные (настраиваются на быстрое открытие, процентное и т. д. с помощью кулачкового механизма).

Экологические и безопасные характеристики:

Диапазон температур: Взрывозащищенный: -20°C–60°C; Стандартный: -40°C–80°C.

Взрывозащищенные типы: Доступны взрывозащищенные и обычные модели.

Степень защиты IP: Подходит для суровых условий с относительной влажностью ≤90%.

Конструкция и установка:

Корпус: Алюминиевый сплав (вес: 3,5 кг).

Воздушное соединение: Резьба ZG1/4 для легкой пневматической интеграции.

Преобразование усилителя: Легко переключается между положительным/отрицательным действием для приводов одностороннего действия.

Технические параметры и характеристики:

Входной сигнал: Стандартный: 4-20 мА пост. тока.

Раздельный: 4-12 мА пост. тока 12-20 мА пост. тока 10-50 мА пост. тока (ep-15.17. EP-25.27.) ...

Входное сопротивление: 250 Ом (4-20 мА пост. тока) 100 Ом (10-50 мА пост. тока).

Номинальный ход: прямолинейный ход: 12... 100 мм, Угол: 0-90 градусов ...

Давление источника газа: 0,14-0,16 МПа 0,17-0,50 МПа.

Расход газа: 5 нл/мин (при давлении газа 0,4 МПа) ...

Люфт: менее 1% мертвая зона: менее 0,4% .

Выходные характеристики: линейные (могут быть изменены на быстрое открытие, например, процентные характеристики) ...

Температура окружающей среды: Взрывозащищенный тип -20-+ 60℃ обычный тип -40-+ 80℃

Относительная влажность: не более 90% ...

Взрывозащищенный тип: взрывозащищенный тип, обычный тип. Интерфейс источника воздуха ZG1/4 ...

Материал корпуса: алюминиевый сплав. Вес: 3,5 кг

Особенности позиционера клапана серии EPB800:

Применяется к приводам малой и большой мощности: используйте политику управления нагрузкой, выберите соответствующую политику, чтобы получить позиционер, подходящий для привода.

Расход газа небольшой: энергопотребление усилителя небольшое, емкость большая.

Выходные характеристики можно выбрать: поскольку в механизме обратной связи имеется кулачковый механизм, можно выбрать выходные характеристики, отличные от стандартных.

4 различных режима обратной связи соответствующей модели: пока замена кулачкового устройства, может использоваться для следующего соответствующего привода.

* привод прямого хода: стандартный-------------EPB8O1 * привод углового хода: стандартный----. EPB8 02, легко преобразуется в реакционный усилитель: когда для привода одностороннего действия требуется реактивное управление, усилитель положительного действия можно легко преобразовать в усилитель отрицательного действия.
