WAGO 787-734 Электроснабжение с переключенным режимом

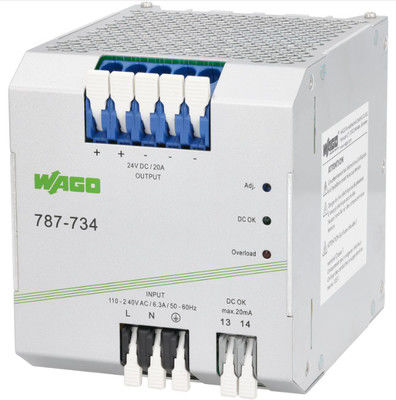

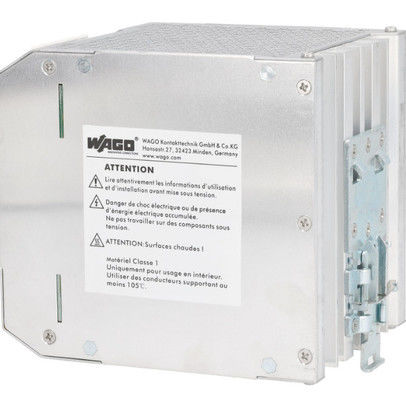

Импульсный источник питания WAGO 787-734

Введение в продукт

WAGO 787-734 - это высокопроизводительный импульсный источник питания, разработанный для промышленных применений, обеспечивающий стабильный выход 24 В постоянного тока при 20 А (480 Вт) с точной регулировкой напряжения. Разработанный для надежности в шкафах управления, он оснащен естественным воздушным охлаждением для горизонтального монтажа, безынструментальным подключением с помощью рычажных клеммных колодок для печатных плат и электрической изоляцией в соответствии с SELV (UL 60950-1) и PELV (EN 60204). Источник питания поддерживает широкий диапазон входного напряжения (85–264 В переменного тока / 130–373 В постоянного тока), обеспечивает низкий уровень пульсаций (<100 мВ) и включает контакт DC OK для мониторинга системы.

Особенности продукта

Технические характеристики:

Выход: 24 В постоянного тока (регулируемый 22–28 В), 20 А, 480 Вт.

Вход: 85–264 В переменного тока или 130–373 В постоянного тока, 1-фазный, 47–63 Гц (совместим с 0 Гц).

Эффективность: Коэффициент мощности ≥0,94 (230 В переменного тока) / ≥0,98 (115 В переменного тока) с активной коррекцией коэффициента мощности.

Производительность и защита:

Точность: Отклонение регулирования ≤1%, остаточная пульсация ≤100 мВ (пик-пик).

Обработка перегрузки: Режим постоянной мощности (1,15–1,4x номинальный ток), отключение при коротком замыкании с автоматическим перезапуском.

Время удержания: ≥20 мс при 230 В переменного тока для стабильности переходных процессов.

Конструкция и установка:

Охлаждение: Естественная конвекция при горизонтальном монтаже.

Подключение: Безынструментальные рычажные клеммные колодки для печатных плат для быстрого подключения.

Монтаж: Герметичная конструкция для использования в шкафах управления.

Электрическая безопасность и соответствие:

Изоляция: SELV (UL 60950-1), PELV (EN 60204).

Пусковой ток: ≤30 А; ток утечки ≤2 мА.

Мониторинг и подключение:

Контакт DC OK: Безотказный сигнал переключения через оптопару для индикации состояния системы.

Окружающая среда и физические характеристики:

Размеры: 6,00 мм² (см. паспортные данные для точного размера).

Эксплуатация: Подходит для промышленных условий со стабильным контролем температуры.
