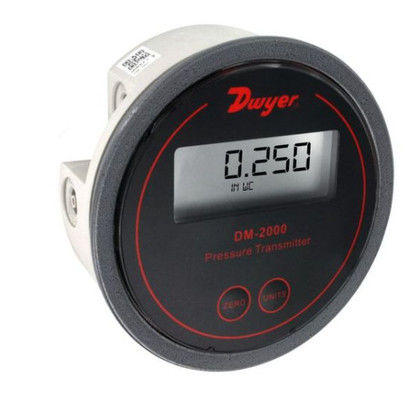

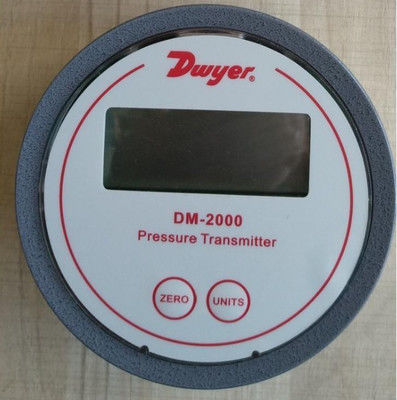

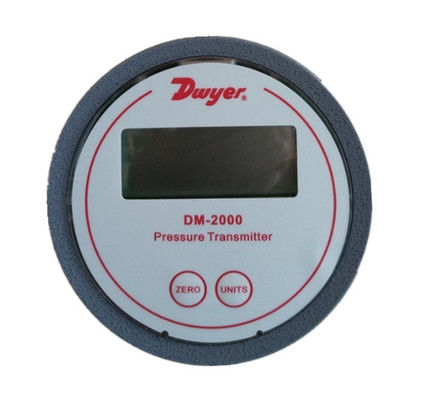

Трансмитер дифференциального давления для воздуха и газов серии DM-2000 Dwyer

Трансмитер дифференциального давления для воздуха и газов серии DM-2000 Dwyer

Введение продукта

Дифференциальный датчик давления DM-2000 серии Dwyer предназначен для измерения давления воздуха и газов,поставляющий стандартный выходный сигнал 4-20 мА для бесшовной интеграции с промышленными системами управления. Его корпус спроектирован так, чтобы соответствовать тому же вырезу, что и стандартный магнегелический габарит, что позволяет легко модернизировать.Этот передатчик имеет стеклянную пластиковую конструкцию с интегрированными соединениями давления для быстрой установкиЦифровые нажатие кнопки нуля и регулировка протяженности упрощают калибровку поля, в то время как опциональный 3,5-значный ЖК-дисплей отображает значения процесса в выбираемых инженерных блоках, что делает его идеальным для HVAC,Чистая комната, и промышленных приложений мониторинга.

Ключевые особенности

Магнегелическая совместимая установка

Прямая замена стандартных габаритов Magnehelic, с использованием идентичных размеров выреза для легкой модернизации.

Надежное датчик давления

Измеряет воздух и негорючие газы с точностью ± 1% F.S. при 70°F.

Устойчивая производительность при дрейфе ±1% F.S. в год.

Удобная для пользователя калибровка

Цифровые регулировки нажатия кнопки нуля/протяженности заменяют традиционные потенциометры для точной настройки.

Полевые инженерные единицы (4-6 вариантов) через одну кнопку.

Необязательное визуальное отображение

35-значный ЖК-дисплей высотой 0,7 дюйма показывает значения давления в режиме реального времени в psi, inH2O, mmH2O, kPa, mbar или Pa.

Устойчивое строительство

Стеклянный пластиковый корпус с интегрированными 1/8-дюймовыми I.D. трубными соединениями для долговечности.

Выдерживает 10 псиг (0,69 бара) давления и температуры от -6,67°C до 48,9°C.

Промышленная совместимость

2-проводный источник питания 10-35 VDC с выходом 4-20 mA, поддерживающий сопротивление петли до 1250 Ом.

Ключевой блок винтового типа для безопасных электрических соединений.

Спецификации Dwyer серии DM2000
Услуги:Воздух и негорючие, совместимые газы.
Увлажненные материалы: Консалтинговая фабрика.
Точность: ± 1% F.S. при 70°F.
Стабильность: +1% Ф.С./год.
Температурные пределы: от 20 до 120°F (-6,67 до 48,9°C).
Предельные давления: 10 псиг (0,69 бар).
Тепловой эффект:±0,055% F.S./°F (0,099% F.S./°C).
Требования к питанию: 10-35 ВДК (2 провода).
Выходный сигнал: от 4 до 20 мА.
Настройки нуля и протяженности: Цифровая кнопка нуля и протяженности.
Сопротивление петли:DC: 0-1250 Ом максимум.
Потребление тока:DC: максимум 38 mA.
Электрические соединения:Установительный блок винтового типа.3Пятизначный ЖК-дисплей, высота 0,7 дюйма.
Процессовые соединения: 1/8 дюймов. Идентификационная трубка.
Ориентация установки: Вертикальная.
Вес:4.8 унций (136 г).
Дифференциальный передатчик давления серии DM2000 Dwyer определяет давление воздуха и совместимых газов и посылает стандартный выходный сигнал 4-20 мА.корпус DM2000 специально разработан для монтажа в одном диаметре вырезки как стандартный Magnehelic® гаджетаШирокий ассортимент моделей доступен на фабрике, калиброванный на конкретные диапазоны.

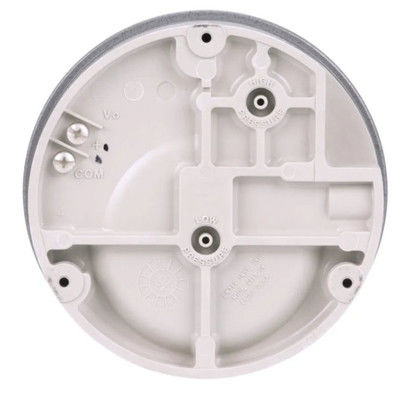

Подсоединения под давлением присущи стеклянному пластиковому корпусу, что делает установку быстрой и легкой.Цифровые кнопки нуля и диапазона упрощают калибровку по сравнению с типичными поворотными потенциометрами. Опциональный 3,5-значный ЖК-дисплей показывает процессы и инженерные единицы.
