Лейзерные датчики дальности серии KLSA для геодезии и инженерного строительства.

Введение

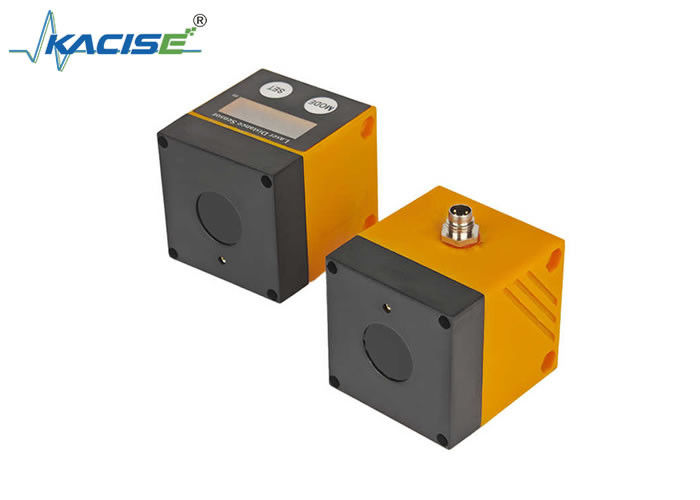

Лейзерные датчики дальности серии KLSA - это специализированные инструменты, предназначенные для удовлетворения строгих требований геодезического и инженерного строительства.Эти датчики обеспечивают высокую точность, бесконтактные измерения расстояний для поддержки таких задач, как планирование площадки, структурное выравнивание и мониторинг прогресса в строительной среде.

Ключевые особенности

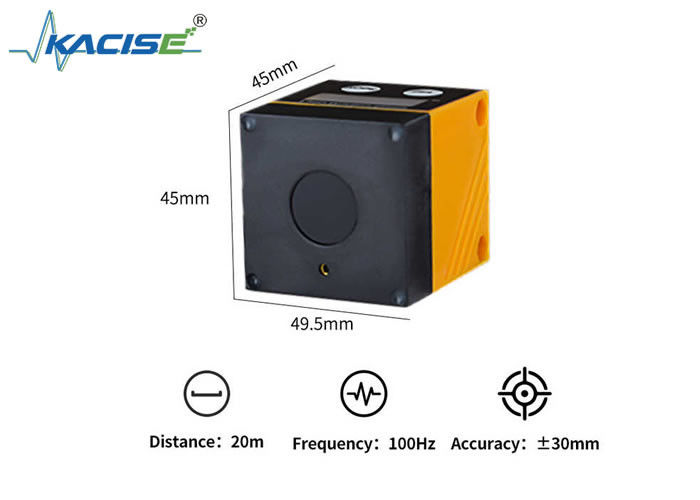

• Точное измерение: точно измеряет расстояния от 0,03 до 22 метров с фиксированным диапазоном точности и разрешением на миллиметровом уровне (например, 1,234 м для показаний менее 10 м),обеспечение подробных данных для задач геодезии и планировки.
• Вывод двойного сигнала: обеспечивает RS485 (протокол MODBUS-RTU) для цифровой интеграции с программным обеспечением для обследования и аналоговыми сигналами 420mA для передачи данных в режиме реального времени в системы управления.
• Предотвращение отражания фона: фильтрует отражения за 22 метра, минимизируя помехи со стороны окружающих структур или местности, чтобы сосредоточиться на измерениях цели.
• Конфигурируемый пользователем интерфейс:

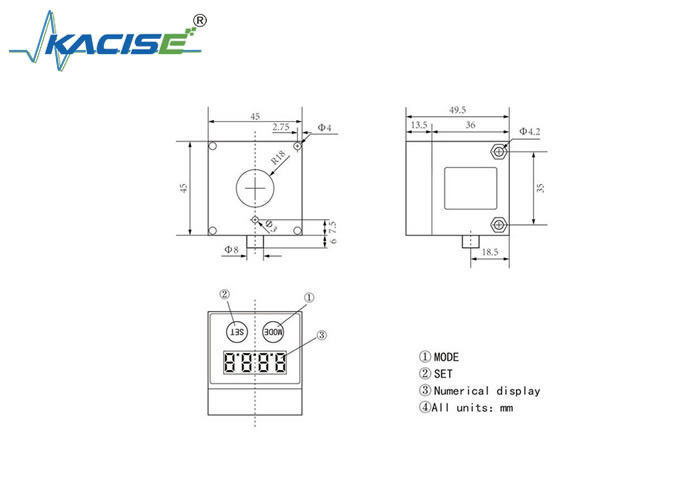

• Интуитивно понятный 4-значный дисплей показывает показания расстояния в режиме реального времени в метрах с автоматическим переключением единиц (миллиметры для <10 м, сантиметра для ≥10 м).
• Кнопки MODE/SET позволяют настраивать на месте такие настройки, как управление включением/выключением лазера (через меню LAS) и калибровка аналогового диапазона (настройка AEP), без нарушения измерений.
• Функции гистерезы и окон (модель KLSA-PN):
• Функция гистереза стабилизирует выходные сигналы путем определения точек переключения с toleranc ± 30 мм, идеально подходит для мониторинга движущихся компонентов на динамических строительных площадках.
• Функция окна устанавливает пороги близко (nSPx) и далеко (FSPx) для обнаружения объектов в определенных зонах, поддерживая контроль качества структурных пробелов или размещения материалов.
• Промышленная надежность:
• Работает на питании постоянного тока 935 В, соответствует стандартам безопасности EN 50178 и выдерживает суровые условия на участке с прочной конструкцией.
• Требует профессиональной установки для обеспечения соблюдения правил безопасности и оптимальной производительности.

Заявления

• Измерение и картографирование: измеряет контуры земли, размеры зданий и расчистки инфраструктуры для топографического анализа и проектирования.
• Наблюдение за строительством: отслеживает структурные деформации, проверяет выравнивание формовки и проверяет объемы запасов материалов в режиме реального времени.
• Градостроительство: поддерживает строительство мостов и туннелей путем мониторинга расстояния между компонентами, вертикального / горизонтального выравнивания и грузоподъемных пробелов.
• Интеграция оборудования: интегрируется с роботизированными станциями, дронами или системами IoT через MODBUS-RTU для автоматического сбора данных и оптимизации рабочего процесса.

Технические спецификации

Коммуникация: Изолированный RS485 с регулируемыми скоростями передачи данных (9600-115200 bps) и проверка CRC16 для надежной передачи данных.

Безопасность: Лазерное управление включением/выключением уменьшает визуальные помехи во время обследований, а регистры состояния неисправности (например, 0000H для сигналов сверх диапазона) повышают диагностические возможности.

Серия KLSA сочетает в себе точность, долговечность и адаптивность, что делает ее незаменимым инструментом для специалистов в области геодезии и инженерного строительства, которым требуется надежная,решения измерения расстояния в режиме реального времени.
