Name: Лейзерный датчик KLSA-PN для топографического картографирования
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLSA-PN
Price: 5,000.00 USD
Availability: InStock

Домой > продукты > Лазерные датчики >

Лейзерный датчик KLSA-PN для топографического картографирования

Топографический датчик лазерного диапазона

датчик дальности лазера KLSA-PN

Место происхождения:

Китай

Фирменное наименование:

KACISE

Сертификация:

Номер модели:

KLSA-PN

Свяжитесь с нами

Запросите цитату

Подробная информация о продукции

Output:

RS485/Simulation/PNP/NPN/Relay/UART

measuring range:

20m

measuring frequency:

50...100...250Hz

fade zone:

0.2m

Work laser:

905nm,Class 1

working temperature:

-20~50℃

Выделить:

Топографический датчик лазерного диапазона

датчик дальности лазера KLSA-PN

Условия оплаты и доставки

Количество мин заказа

1 шт.

Упаковывая детали

Каждый блок имеет индивидуальную коробку, и все коробки упакованы в стандартные упаковки или по запр

Время доставки

5-8 рабочих дней

Условия оплаты

L/C, D/A, D/P, T/T, Western Union, Moneygram

Поставка способности

1000 часть/частей в Неделя могущая быть предметом переговоров

СОБЩЕННЫЕ ПРОДУКТЫ

Видео

Лассерные датчики серии KLSA Максимальное расстояние измерения 22 м Уровень защиты корпуса IP65 для промышленности и производства

Лучшая цена

Лассерные датчики дальности серии KLSA для географии и инженерного строительства

Лучшая цена

Видео

Внешний высокопроизводительный датчик лазерного расстояния KLSA

Лучшая цена

KL2A-25 2D лазерный радар для беспилотных транспортных средств и беспилотных судов

Лучшая цена

Свяжитесь с нами

86--17719566736

Свяжитесь сейчас

Описание продукта

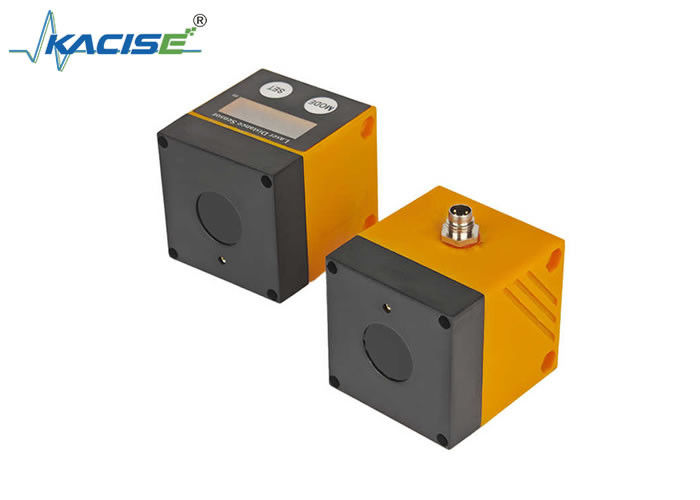

Лазерный дальномер KLSA-PN для топографической съемки

Атрибуты продукта

Атрибут	Значение
Выход	RS485/Симуляция/PNP/NPN/Реле/UART
Диапазон измерения	20 м
Частота измерения	50...100...250 Гц
Зона нечувствительности	0,2 м
Рабочий лазер	905 нм, Класс 1
Рабочая температура	-20~50℃

Описание продукта

Лазерный дальномер KLSA-PN - это прецизионный прибор, использующий лазерную технологию для бесконтактного измерения расстояния. Он определяет расстояние, положение или смещение целевого объекта, излучая лазер и анализируя отраженный сигнал. Его основные преимущества - высокая точность, большая дальность, быстрое реагирование и помехозащищенность.

Основные характеристики

Может использоваться в качестве лазерного датчика расстояния с диапазоном измерения от 0,03 до 22 м
Подавление фона 22 м
4-значный дисплей для измеренных значений
Выход сигнала RS485 и аналогового сигнала 4-20 мА
Расстояние между датчиком и фоном должно быть ограничено ≤22 м для точных измерений

Технические характеристики

Параметры производительности

Диапазон измерения	Максимальное расстояние измерения: 22 м При сильном освещении @100KLux: 12 м При черной мишени с отражающей способностью 10%: 20 м
Частота измерения	100 Гц (регулируемая частота)
Повторная точность	±8,0 мм @50~2000 мм ±20,0 мм @2000~6000 мм ±30,0 мм @6000~20000 мм
Абсолютная точность	±20,0 мм@200~2000 мм; 20~200 мм вблизи мертвой зоны, большая погрешность ±30,0 мм @2000~6000 мм <1% @6000~20000 мм
Обнаружение нескольких целей	Двойной пик
Температурная компенсация	Да
Коррекция отражательной способности	Да, отклонение для целей разных цветов составляет менее 5 мм
Мертвая зона	0,03 м

Источник света

Рабочий лазер	905 нм, Класс 1
Поле зрения FOV	<2°
Размер пятна	Φ3,5 см@1 м: Φ11,5 см@5 м Φ23 см@10 м; Φ50 см@20 м
Индикаторный лазер	650-660 нм, Класс 2, (IEC 60825-1:2014, EN 60825-1:2014)

Рабочая среда

Рабочая температура	-20~50℃
Температура хранения	-40~85℃
Уровень защиты корпуса	IP65

Электрические параметры

Рабочее напряжение	DC+9~35 В
Рабочий ток	107 мА при 12 В указывает на работу лазера 103 мА при 12 В указывает на выключение лазера
Защита от обратной полярности	Да
Изоляция	Да
Срок службы лазера	Более 50000 ч

Выходной интерфейс

Выходной интерфейс	Двунаправленный PNP \| Двунаправленный NPN \| RS485-Modbus \| UART \| Реле Нормально открытый/закрытый \| Нормально открытый/закрытый \| 4~20 мА
Максимальная нагрузка по току на выходе переключателя	100 мА
Максимальная нагрузка на аналоговом выходе	250Ω

Кнопка дисплея

Цифры на газоразрядной трубке	4-разрядные
Функция кнопки	Регулировка значения переключателя; индикация включения/выключения лазера; регулировка аналогового диапазона

Механические параметры

Вес	73 г + 3 г (ошибка заполнения клеем)
Корпус	ABS

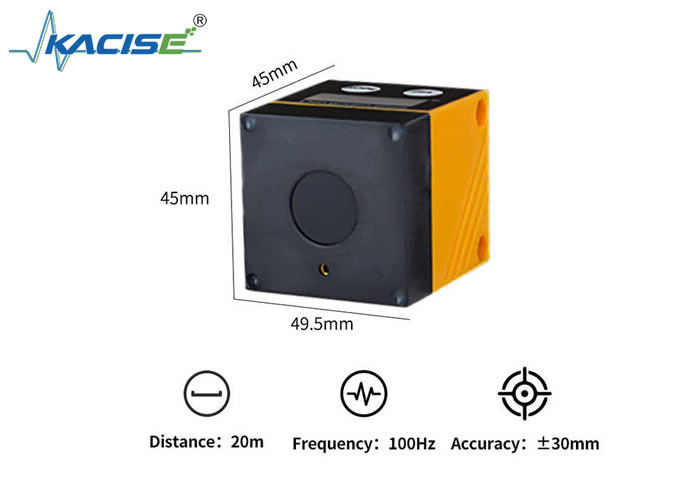

Размеры	454549,5 мм

Аксессуары

Болты	M4*55 мм 2
Кронштейн	Опционально
Электрическое соединение	1*M8, кабель длиной 1 метр

Инструкции по безопасности

Пожалуйста, прочтите этот документ перед установкой устройства. Убедитесь, что продукт подходит для вашего применения и не подлежит каким-либо ограничениям.
Неправильное использование или использование устройства для целей, отличных от указанных, может привести к неисправности устройства или к непредвиденным ситуациям во время использования.
Только квалифицированный персонал, уполномоченный оператором устройства, может выполнять установку, электрическое подключение, настройку, эксплуатацию и техническое обслуживание устройства.
В случае неисправности устройства обратитесь к производителю. Мы отказываемся от какой-либо ответственности и гарантийных претензий, возникающих в результате несанкционированных модификаций и/или изменений устройства.

Функции

Выход функции гистерезиса

[Hno][Hnc].Установите точку переключения. Если измеренное значение изменяется вблизи диапазона измерения, функция гистерезиса может поддерживать стабильное состояние выходного переключателя.

Выход функции окна

[Fno][Fnc].Установите две точки переключения для ближнего и дальнего расстояния. Используйте функцию окна для контроля заданного допустимого диапазона.

Выключить лазер

Датчик может установить красную точку для индикации включения и выключения лазера, нажав кнопку. Это не влияет на нормальное измерение расстояния.

Установка

Условия установки

Установите устройство так, чтобы измеряемый объект находился в диапазоне измерения 0,03...22 м.
Датчик имеет фиксированный диапазон точности 22 м. Не измеряйте объекты в диапазоне > 22 м.
Заказчик также должен избегать отражающих объектов на прямой оптической траектории датчика в диапазоне > 22 м. В противном случае измеренные значения могут быть неточными.

Установка аксессуаров

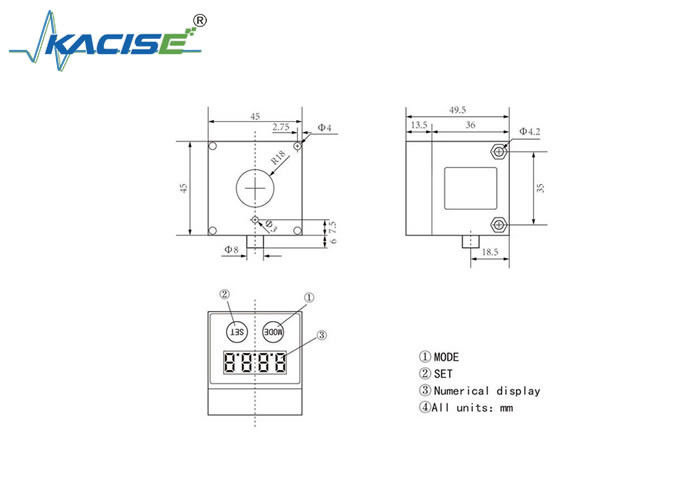

Размеры

Определение кабеля

№	Цвет провода	KLSA-P/N	KLSA-DA	KLSA-T
1	Коричневый	VCC, DC9-35V	VCC, DC9~35V	VCC, DC3.3V
2	Черный	GND	GND, аналоговая земля	Земля питания
3	Синий	OUT1	RS485 A	RX
4	Белый	OUT2	RS485 B	TX
5	Серый	Нет	Аналоговый выход

Таблица моделей для заказа

Диапазон	Интерфейс	Модель
1 м	PNP	KLSA-01P
2 м	PNP	KLSA-02P
3 м	PNP	KLSA-03P
4 м	PNP	KLSA-04P
5 м	PNP	KLSA-05P
5 м	NPN	KLSA-05N
5 м	RS485/4-20 мА	KLSA-05DA
5 м	Реле	KLSA-05R
10 м	PNP	KLSA-10P
10 м	NPN	KLSA-10N
10 м	RS485/4-20 мА	KLSA-10DA
10 м	Реле	KLSA-10R
20 м	PNP	KLSA-20P
20 м	NPN	KLSA-20N
20 м	RS485/4-20 мА	KLSA-20DA
20 м	Реле	KLSA-20R
20 м	UART TTL	KLSA-20T
