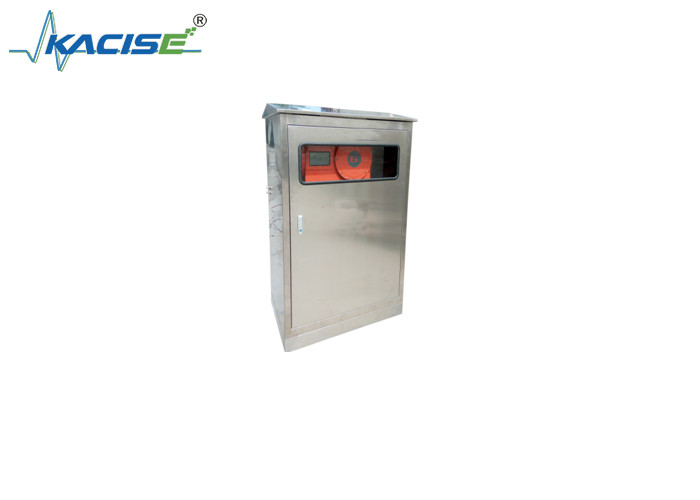

KTG184 Система анализа процессов природного газа ширина 1000 мм × высота 1700 мм × глубина 600 мм для нормального обслуживания

KTG184 Система анализа процессов природного газа

Введение

Система анализа KTG184 специально разработана и изготовлена для онлайн-анализа CO2 и точки росы после очистки природного газа.Все трубопроводные клапаны изготовлены из нержавеющей стали.. Он может проводить онлайн обнаружение содержания CO2 и значения DP. Инструмент CO2 интуитивно отображает данные на месте. В то же время он выводит стандартный сигнал тока 4-20mA,которые могут быть подключены к компьютеру, дистанционный дисплей или регистратор, позволяющий дистанционное управление или подключение к системе автоматического управления для бесконтрольного управления.Интерфейс между человеком и машиной использует точечный дисплей 320×240 с малым углом просмотра, что интуитивно понятно и привлекательно. кнопки с сенсорными кнопками и полное управление китайским меню делают его легким в понимании, простым и надежным.может записывать содержание CO2 и значение DP с регулярными интерваламиСохраненные данные могут достигать до 3,200, а также отображение кривой.

Датчик CO2 в этой системе обнаружения использует импортированный инфракрасный датчик, а датчик точки росы использует датчик точки росы Вайсалы, которые имеют надежную производительность и длительный срок службы.Система обработки сигнала использует высокоинтегрированную интеллектуальную микрокомпьютерную систему с одним чипом, включая такие компоненты, как конверсия аналого-цифровой, цифровой-аналоговой, анализ и обработка, а также выходные функции.с простой общей эксплуатацией и удобным обслуживанием.

Эта система обнаружения использует многоступенчатую систему предварительной обработки, включающую снижение давления, стабилизацию напряжения, стабилизацию потока, фильтрацию и т. д., и оснащена стандартным газом.Газопроводы изготовлены из нержавеющей стали.Его высокая надежность гарантирует, что система может точно и стабильно обнаруживать компоненты газа пробы.

Основные технические показатели производительности

(1) Диапазон измерений: 0-100×10−6 CO2, +20°C~-100°C;

(2) Время ответа системы: CO2 T90<30S (пробирка для отбора проб за пределами шкафа анализа <3M);

(3) Точность фильтрации: < 0,1 мкм;

(4) Выходный сигнал: стандартный сигнал 4-20mA;

(5) Нормальный цикл технического обслуживания: не менее 90 дней.

(6) Общие размеры: 1000 мм (ширина) × 1700 мм (высота) × 600 мм (глубина);

(7) Уровень взрывостойкости: ExdIICT6;

(8) Вес: примерно 120 кг.
