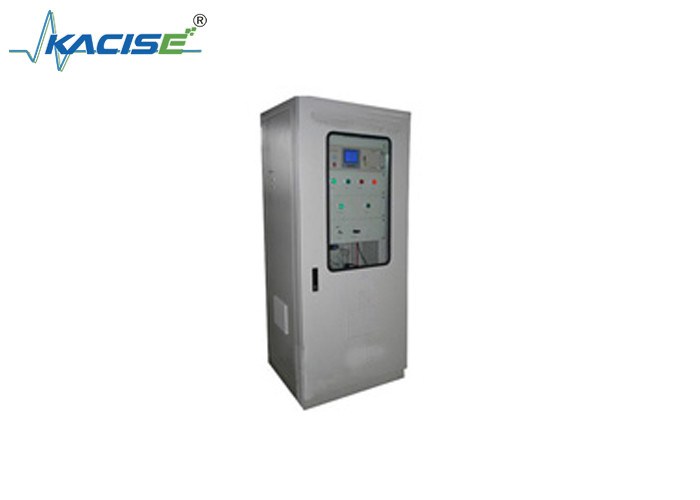

KTG183 Комплексная система анализа хвостового газа карбидной печи кальция

Введение

Система анализа отходов газа из карбида кальция KTG183 представляет собой высокопроизводительный продукт, разработанный и разработанный в соответствии с характеристиками анализа отходов газа из карбида кальция.Он может быстро и в режиме онлайн анализировать отходы кальциевого карбида в суровых условиях полевых условий и осознает автоматизацию и интеллект процесса анализаСистема может автоматически извлекать газ для отбора проб. После того, как газ для отбора проб будет очищен пробирным зондом от пыли и подвергнут вторичной обезвоживанию в блоке предварительной обработки,Газ пробы в трубопроводе поступает в аналитический прибор через клапан отбора проб для непрерывного онлайн-анализа и выводит стандартный сигнал тока.Кроме того, система периодически выполняет программу обратного промывания, чтобы обеспечить долгосрочную стабильную работу блока отбора проб.В сочетании с успешным опытом применения в промышленности анализа отходов газа карбида кальция на протяжении многих лет, разработанная и внедренная система непрерывного онлайн-анализа отработавших газов имеет следующие характеристики:

(1) Передовые технологии и стабильность системы

Развитие системы тесно связано с фактической ситуацией в закрытых процессах печи карбида кальция в стране и за рубежом.Он широко использует передовые зарубежные технологии отбора проб и предварительной обработки., и достигла передового уровня аналогичных иностранных устройств с точки зрения прогресса, применимости, надежности и безопасности.

(2) Близко к применению и высокая надежность системы

Для обеспечения высокой надежности системы при использовании передовых технологий был разработан ряд инновационных конструкций в соответствии с особенностями промышленного применения.Например,, в кабинете анализа системы используется электрическая система отопления с постоянной температурой,который эффективно решает проблему блокировки, вызванной заморозкой конденсированной воды в трубопроводах и компонентах зимой. The backflushing cabinet and nitrogen boosting device specially designed for the sintered microporous sampling probe made of stainless steel fiber greatly improve the backflushing effect of the sampling probeНа основе компрессорного конденсатора и перистальтического насоса для сброса сточных вод была оптимизирована программа управления сточными водами и дренажем.эффективное улучшение эффективности канализации и дренажаСерия инновационных конструкций эффективно обеспечивает высокую надежность системы.

(3) Полные функции и сильная оперативность системы

Основываясь на многолетнем опыте применения в промышленности, были разработаны и реализованы полные функции системы, и достигнута высокая степень автоматизации. The system uses an OMRON programmable logic controller (PLC) as the central control unit of the system to complete functions such as automatic internal and external purging of the sampling pipeline and probe of the deviceКроме того, система управления использует надежный и стабильный сенсорный экран управления.Хороший интерфейс между человеком и машиной избавляет от ограничений традиционного режима управления кнопками и повышает работоспособность системы.

(4) Модульная конструкция и небольшой объем обслуживания системы

В соответствии с требованиями полной системы структура системы имеет структуру кабинета анализа (или комнаты анализа),реализация модульной конструкции системных функциональных единицЭто не только упрощает установку и отладку на месте, но и эффективно повышает надежность системы, уменьшает объем технического обслуживания системы,и может завершить "проект под ключ".

Основные технические показатели производительности системы

Диапазон измерений: 0,00-15,00% O2; 0,0-30,0% H2; (диапазон можно настроить)

00,0100,0% CO; (компоненты, такие как CO2, CH4 и топливное содержание, являются необязательными)

скорость потока газа пробы: 400±10 мл/мин;

Время ответа системы: T90<30s (пробирка для отбора проб за пределами кабинета анализа <10M);

точность фильтрации: < 1 мкм;

Аналоговый выход: 4-20mA;

Цифровой выход: интерфейс RS232/485, стандартный протокол Modbus/RTU; (необязательно)
