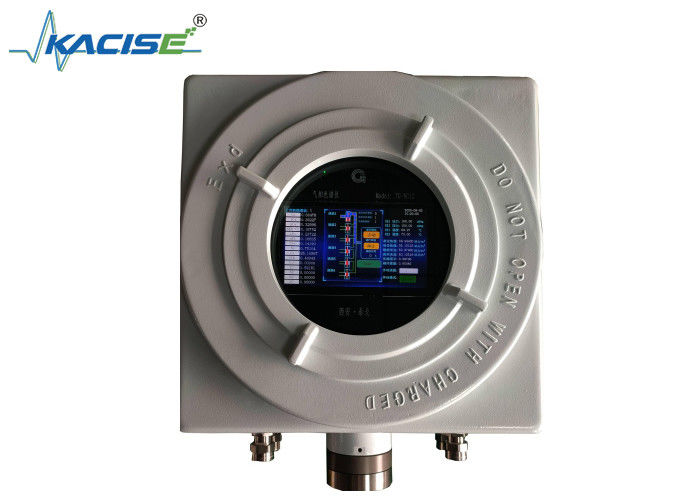

Онлайн-хроматографический анализатор KTG102 применяется для анализа чистоты в нефтехимической промышленности.

Онлайн-хроматографический анализатор KTG102 применяется для анализа чистоты в нефтехимической промышленности

Введение

Онлайн-хроматографический анализатор серии KTG102 использует передовой процесс Etch, чтобы сделать управление газовой цепью более стабильным и иметь низкую стоимость эксплуатации.Это решает такие недостатки, как большой объем, длительное время анализа и высокое потребление энергии. С 7-дюймовым экраном в истинном цвете он обеспечивает на месте индикацию и сенсорную работу. Устройство имеет функцию системного прогнозирования и диагностики,и простой в использованииВ настоящее время он широко применяется в области нефти и природного газа и завоевал похвалу большого количества пользователей.

Применение продукции

• Природный газ: анализ алканов, углеводородов, формальдегида и анализ продуктов в процессах СНГ и СПГ
• Нефтехимическая промышленность: анализ этилена, полиэтилена, нефтеперерабатывающего газа, СПГ и чистоты
• Угольнохимическая промышленность: полный компонентный анализ угля, синтеза, очищенного газа и т.д. или непрерывный анализ определенного ключевого газа
• Другие: Анализ постоянных газов, газов окружающей среды и анализ чистоты газов, таких как азот, водород и гелий в промышленных газах

Характеристики продукта

• Совершенно новый дизайн, более компактный, надежный и точный
• GC для качества передачи/измерения в анализе теплоемкости и компонентов
• Более экономичные затраты на установку и эксплуатацию
• Полный анализ компонентов, способный анализировать все компоненты природного газа до C12+ и H2S + H2
• Быстрая скорость анализа, измерение всех компонентов природного газа до C6+ занимает менее 60 секунд
• Небольшой объем, занимающий очень мало места, примерно размером с корпус компьютера
• Высокая чувствительность, 1-5 ppm
• Поддержка замены внутренних компонентов модуля - порта впрыска, хроматографической колонны, детектора и т.д.
• Быстрая замена модулей каналов, гибкое переключение конфигураций
• Принять самые передовые технологии EPC, делая управление газовой цепью более стабильным
• Простая, экономичная и эффективная модернизация, прямая модернизация с 1 или 2 каналов до 6 каналов
• Сохранить газ и электричество, что составляет 10% от обычного GC. Бутылка с 40L газа может использоваться более 12 месяцев

Основные показатели

Повторяемость: 0,01%

Точность: ≤ 0,1%FS

Расчетные значения: теплоемкость, плотность, коэффициент сжатия и т.д. (в соответствии со стандартами ISO6976 или GPA, Z по AGA 8)

Операционная температура: -20°C до 50°C ((-4°F до 122°F)

Температура хранения: -30°C до 60°C ((-22°F до 140°F)

Взрывостойкий класс: Ex db IIC T6 GB

Степень защиты: IP65

Общие размеры: 500×490×235 мм (длина * ширина * высота)

Вес: около 32 кг.

Продуктивность анализа

Время анализа: менее 60 секунд для C6+

Контроллер давления: с электронным регулировщиком давления газа-носителя

Термостатическая печь: ключевые компоненты, такие как хроматографическая колонна, детектор и петля отбора проб, помещаются в термостатическую печь, которая имеет функцию защиты от перегрева при температуре.

Главный блок хроматографического анализатора может отображать информацию, такую как газовые компоненты, коэффициент сжатия, калорийность и плотность на месте,и может выбрать контент дисплея и настроить режим отображения с помощью касанияОн имеет мощную функцию записи и хранения, с историческими записями не менее 12 месяцев, включая записи калибровки и записи результатов данных и т.д.

Коммуникационные функции

Интерфейсы связи: 2 RS485, 2 RS232 и 1 RJ45

Аналоговые интерфейсы: 16 каналов 4 ‰ 20 мА (расширяемые)

Протоколы связи: Modbus RTU, протоколы TCP/IP

Цифровые интерфейсы: до 8 цифровых выходов, включая комплексную хроматографическую сигнализацию, автоматическое управление калибровкой и т.д.

Интерфейс операции

Для работы с дисплеем и сенсорным устройством используется большой экран DGUS K600+65k 7 дюймов в настоящих цветах, который может отображать каждый измеренный и рассчитанный компонент и ключевые параметры хроматографического управления.и запускать такие функции, как автоматическое/ручное установление параметров хроматографа.

Инженерное обслуживание

Источник питания: 220ВАК 50 Гц. Газ-носитель: He или H2 или N2 или Ar

Потребление: менее 10 мл/мин Чистота: 99,995% и выше
