Внешний высокопроизводительный датчик лазерного расстояния KLSA

Внешний высокопроизводительный датчик лазерного расстояния KLSA

Высокопроизводительный лазерный датчик

Внешний лазерный датчик дальности

Place of Origin:

CHINA

Фирменное наименование:

KACISE

Сертификация:

CE

Номер модели:

KLSA

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Выпуск:
RS485/Симуляция/PNP/NPN/Реле/UART
Диапазон измерений:
20 метров
Измеряя частота:
50- Что?100250 Гц.
зона бледневания:
0.2m
Рабочий лазер:
905nm, класс 1
Рабочая температура:
-20~50°C
Выделить:

Высокопроизводительный лазерный датчик

,

Внешний лазерный датчик дальности

Условия оплаты и доставки
Minimum Order Quantity
1PCS
Packaging Details
each unit has individual box and all boxes are packed in standard packages or customers requests available
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
1000 Piece/Pieces per Week negotiable
Описание продукта

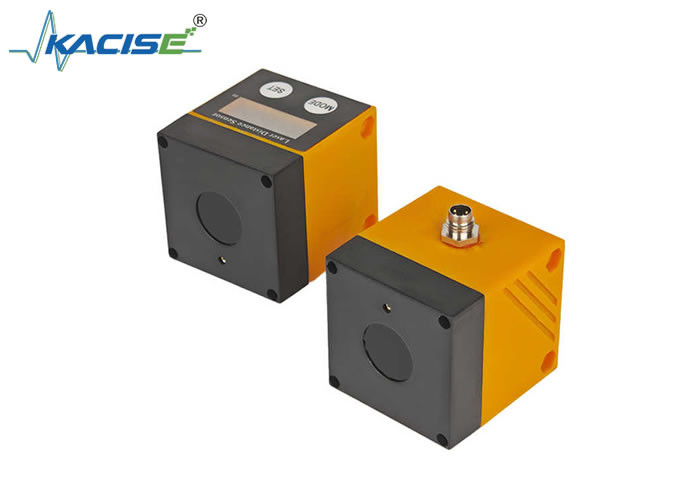

Внешний высокопроизводительный датчик лазерного расстояния KLSA



1Инструкция

КАСИСЕ Outdoor High - Performance KLSA Laser Distance Sensor. Лазерный датчик расстояния - это точный инструмент, который использует лазерную технологию для достижения бесконтактного измерения расстояния.Он определяет расстояние, положение или смещение объекта-мишени путем излучения лазера и анализа отраженного сигнала.Быстрая реакция и способность противодействовать помехамОн широко используется в промышленной автоматизации, интеллектуальном оборудовании, географии и дистанционном зондировании, потребительской электронике и других областях.

Внешний высокопроизводительный датчик лазерного расстояния KLSA 0



2Особенности

  • Устройство может использоваться как датчик лазерного расстояния.
  • Лазерный датчик расстояния может измерять расстояния от 0,03 до 22 м.
  • Устройство обладает подавляющим фоном 22 м.
  • Измеренные значения отображаются на четырехзначном дисплее.
  • Можно выводить сигнал RS485 и аналоговый сигнал 4-20mA.
  • Заказчик должен ограничить расстояние между датчиком и фоном не более 22 м. В противном случае измеренные значения могут быть неточными.

3Технические характеристики



Параметры производительности
Диапазон измерений Максимальное расстояние измерения: 22 м
При сильном освещении @100KLux окружающая среда: 12 м
Под черной целью с 10% отражающей способностью: 20 м.
Частота измерений 100 Гц (регулируемая частота)
Точность повторения ±8,0 мм @50~2000 мм
± 20,0 мм @ 2000 ~ 6000 мм
±30,0 мм @6000~2000 мм
Абсолютная точность ± 20,0 мм @ 200 ~ 2000 мм; 20 ~ 200 мм вблизи слепой зоны, большая ошибка
±30,0 мм @2000~6000 мм
< 1% @6000 ~ 20000 мм
Определение множественных целей Двойной пик
Компенсация температуры Да, да.
Коррекция отражения Да, отклонение различных цветных целей менее 5 мм
Слепая зона 00,03 м
Источник света
Рабочий лазер 905nm, класс 1
Поле зрения FOV < 2°
Размер точки

Φ3.5cm@1m: Φ11.5cm@5m

Φ23cm@10m; Φ50cm@20m

Лазер индикаторный 650-660nm,класс 2, (IEC 60825-1:2014, EN 60825-1:2014)
Рабочая среда
Рабочая температура -20~50°C
Температура хранения -40 ~ 85°C
Уровень защиты корпуса IP65
Электрические параметры
Рабочее напряжение DC+9~35В
Рабочий ток 107mA@12V указывает на работу лазера
103mA@12V указывает на отключение лазера
Обратная защита Да, да.
Изоляция Да, да.
Продолжительность жизни лазера Более 50000 ч
Интерфейс вывода
Интерфейс вывода Двусторонний ПНП Двусторонний NPN RS485-Modbus

УВТР



Реле
Обычно открыто/закрыто Обычно открыто/закрыто 4 ~ 20 мА
Максимальная нагрузка тока выхода переключателя 100 мА
Максимальная нагрузка аналогового вывода 250Ω
Кнопка отображения
Цифры никси-трубки 4-битный
Функция кнопки Настройка значения переключателя; индикация лазерного переключателя; настройка аналогового диапазона
Механические параметры
Вес 73g+3g (ошибка наполнения клеем)
Корпус ABS
Размеры 45*45*49,5 мм
Аксессуары
Свинки M4*55 мм 2
Подвеска Необязательно
Электрическое соединение 1*M8, кабель длиной 1 метр

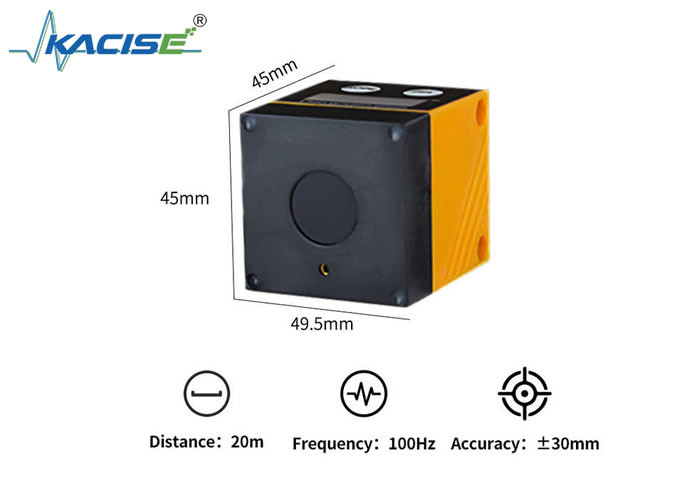

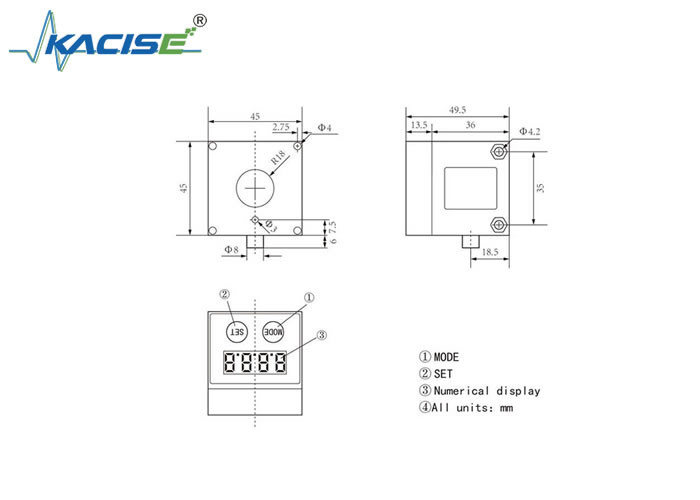

4Размер

Внешний высокопроизводительный датчик лазерного расстояния KLSA 1

5Установка

Условия установки

Установка устройства должна осуществляться таким образом, чтобы измеряемый объект находился в диапазоне измерения 0.03...22 метра.

Покупатель также должен избегать отражающих объектов в прямом оптическом пути датчика в диапазоне > 22 м. В противном случае измеренные значения могут быть неточными.

Установка аксессуаров

Внешний высокопроизводительный датчик лазерного расстояния KLSA 2

Внешний высокопроизводительный датчик лазерного расстояния KLSA 3

6Определение кабеля



Нет, нет, нет. Цвет линии KLSA-P/N KLSA- Да. KLSA
1 Коричневый VCC, DC9-35V VCC, DC9 ~ 35В VCC, DC3.3V
2 Черный ГНД GND, аналогичная земля Силовое заземление
3 Синий ОТ1 RS485 A RX
4 Белый ОТ2 RS485 B TX
5 Серый Никаких Аналоговый выход



7Пример таблицы заказа



Диапазон Интерфейс Модель
1 м ПНП KLSA-01P
2 м ПНП KLSA-02P
3 м ПНП KLSA-03P
4 м ПНП KLSA-04P
5 м ПНП KLSA-05P
НПН KLSA-05N
RS485/4-20mA KLSA-05DA
Реле KLSA-05R
10 метров ПНП KLSA-10P
НПН KLSA-10N
RS485/4-20mA KLSA-10DA
Реле KLSA-10R
20 метров ПНП KLSA-20P
НПН KLSA-20N
RS485/4-20mA KLSA-20DA
Реле KLSA-20R
UART TTL KLSA-20T
