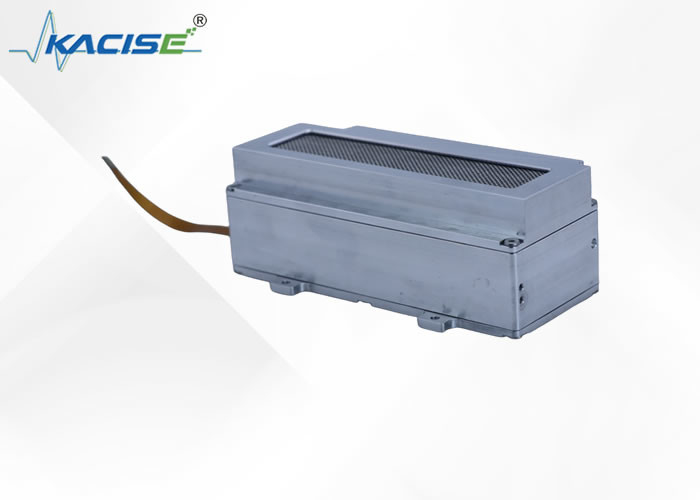

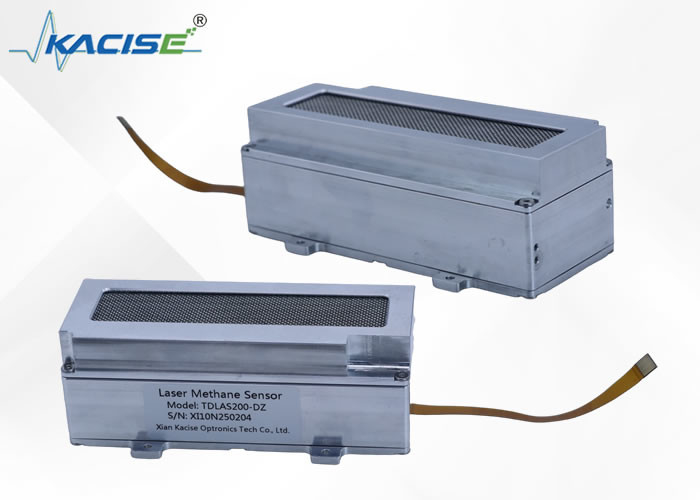

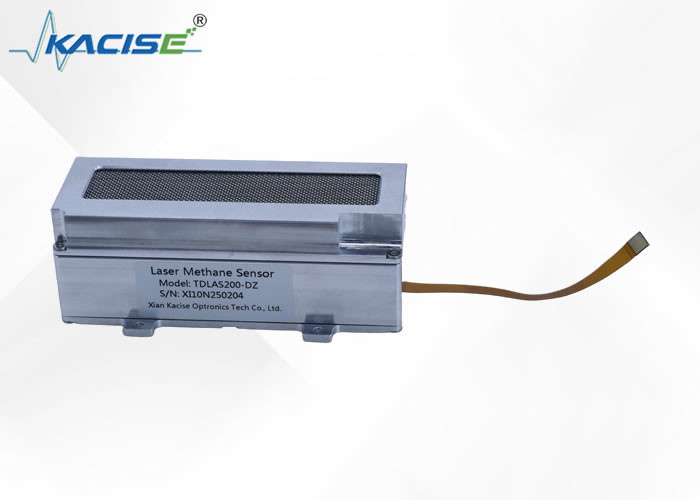

Лазерный датчик метана TDLAS200

1Введение.

Модуль лазерной газовой телеметрии изготовлен на основе технологии лазерной абсорбционной спектроскопии.Он излучает лазерный луч определенной длины волны, чтобы обнаружить, есть ли целевой газ в диапазоне оптического пути лазера, получая таким образом концентрацию целевого газа.

2Особенности

1. Высокая чувствительность, реагирует только на газ-мишень
2. Встроенная эталонная ячейка, может быть автоматически калибрована
3. Простая в интеграции, цифровой интерфейс напрямую выводит статус и концентрацию

3Принцип измерения

"Молекулы метана поглощают свет определенной длины волны" - Молекулярный спектр поглощения
"Количество света, поглощаемого прозрачной средой (масса метанового газа) пропорционально толщине и концентрации массы газа" - закон Бира-Ламберта
Согласно вышеупомянутым физическим принципам, пучок света определенной длины волны может быть использован для проникновения в просачивающуюся массу метана.концентрацию метана в газовой массе можно измерить, и реагирует только на метан (уникальная селективность).
Использование детекторной ячейки с несколькими отражениями и позволяющее лазеру неоднократно проходить через измеряемый газ может увеличить чувствительность обнаружения.

4Технические параметры

*1 Убедитесь, что входное напряжение питания модуля не ниже 5 В

*2 Рекомендация по выбору насоса < 500 мл/мин

5Размеры модуля обнаружения

Размеры хоста детекционного модуля: 115×59×38 мм (без кабелей и газовых разъемов)
