Ультразвуковой доплеровский потокомер KDF1300

1.Введение

Ультразвуковой Допплеровский потокомер работает с использованием эффекта Допплера. Зонд излучает луч ультразвуковых волн под углом вверх. Эти волны проходят через жидкость,которые могут содержать примеси, такие как пузыри или частицы (предполагается, что они движутся с той же скоростью, что и жидкость)Когда ультразвуковые волны попадают в эти примеси, отраженные волны подвергаются сдвигу частоты Допплера (Δf). Этот сдвиг частоты прямо пропорционален скорости жидкости.Измеряя смещение доплеровской частоты, скорость потока жидкости может быть определена.

2.Технические спецификации

3Размеры

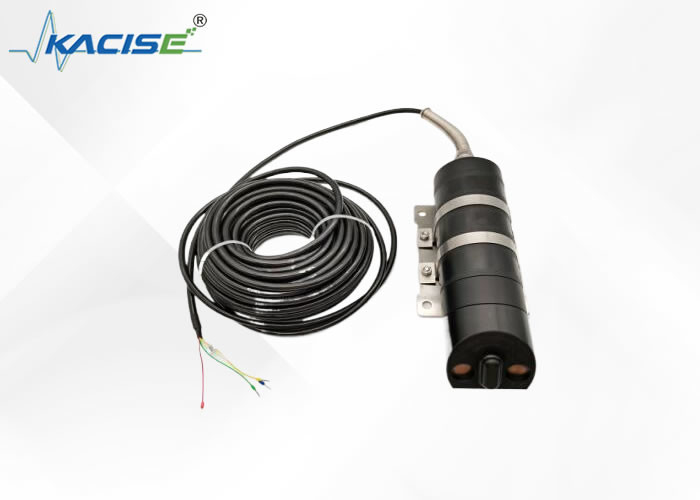

3.1 Изображение продукта

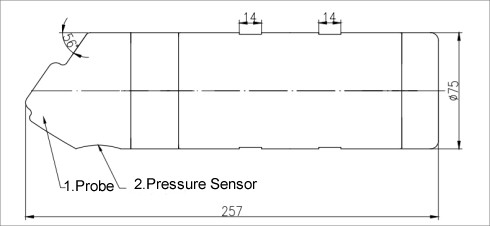

3.2 Размеры конструкции

4Применение

Ультразвуковой доплеровский потокомер - это устройство, которое измеряет скорость потока воды в трубах, каналах или реках.

• Мониторинг последствий наводнений
• Выброс сточных вод
• Природные реки
• Муниципальное водоснабжение и водоотведение
• Мониторинг потерь/инфильтрации воды
• Контроль ирригационных процессов
• Исследования устьев рек и приливов
• Рыболовство/сохранение вод
• Исследование береговой эрозии
• Наблюдение за процессом кальверта
• Мониторинг дорожного дренажа
• Исследование канальных процессов
• Наблюдение за процессами рек

5- Проводка.

Силовой провод:

Красный провод, подключенный к положительному полюсу источника питания (12V+ или 24V+);

Зеленый провод, подключенный к отрицательному полюсу источника питания (12V- или 24V-);

Сигнальная проволока:

белый провод, подключенный к RS485A (T/R+);

желтый провод, подключенный к RS485B (T/R-);

Прозрачный воздуховод:

※Необходимо хранить его без помех атмосферы и обращать внимание на защиту во время установки, особенно при прохождении через трубку для нанесения нитей, необходимо защитить ее лентой перед нанесением нитей, чтобы избежать проникновения воды.может вызвать ошибки глубины воды и другие явления.

Прозрачный воздухопровод не может быть сложен, а угол изгиба не может быть < 90° при нанесении нитей на трубку.
