Place of Origin:
China (Mainland)
Фирменное наименование:
Kacise
Сертификация:
certificate of explosion-proof, CE
Model Number:
TDLAS103
Введение

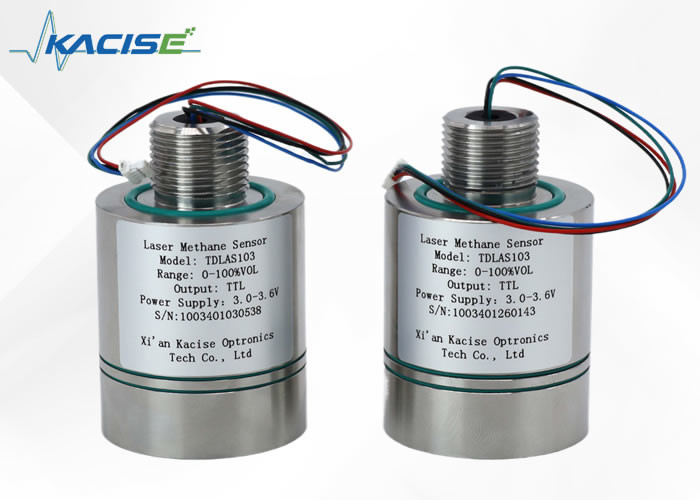

Датчик метана, работающий на 3,3 В, использует технологию TD-LAS с лазером 1653,7 нм для идентификации метана по его уникальному спектру поглощения, не подверженному воздействию водяного пара или других газовых помех.Его конструкция сочетает в себе методы прямой и модуляции длины волны поглощенияОн использует низкотемпературный лазер и алгоритмы компенсации температуры, обеспечивая надежную работу в различных условиях.Его стандартный интерфейс и протокол позволяют широкую совместимость, что делает его широко применимым в системах обнаружения утечек метана в таких отраслях промышленности, как горнодобывающая промышленность, общественное питание и промышленная химия.
Особенность
•Высокая точность обнаружения
Технология прямой модуляции и модуляции длины волны в сочетании с конструкцией сложенного оптического пути, погрешность измерения ≤±6% истинное значение @25°C
•Хорошая адаптивность к окружающей среде
Широкий алгоритм коррекции компенсации температуры, может соответствовать требованиям -40 ~ + 70 °C
•Сильное противовмешательство
Технология обнаружения лазерной абсорбции метана "спектром отпечатков пальцев", противоотравления, противоводяного пара и других газовых помех;
•Сильная конструктивная защита

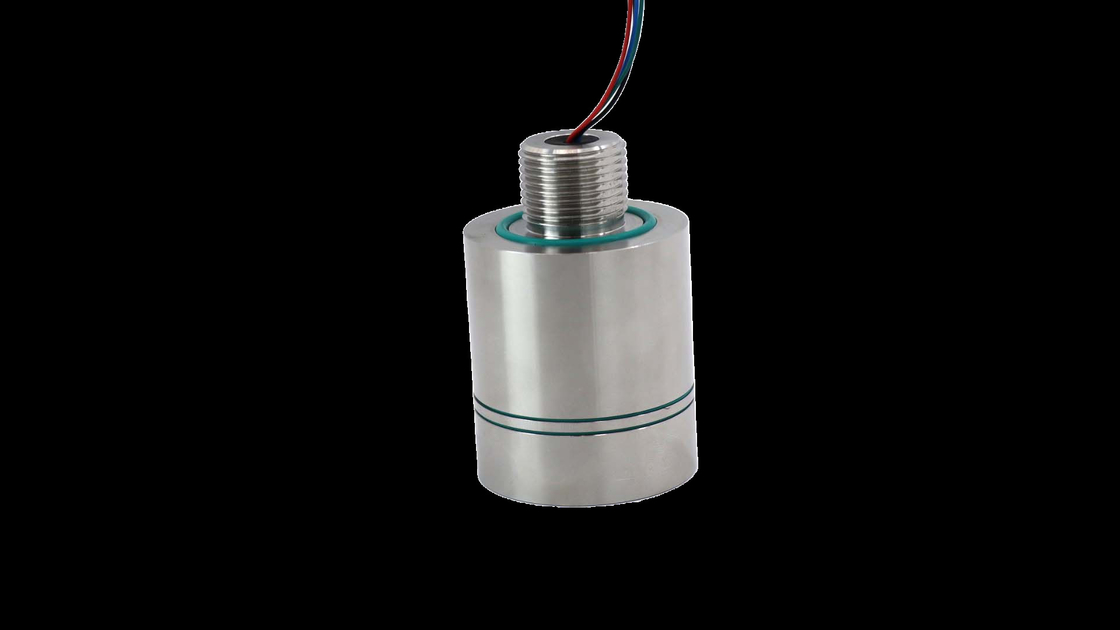

Конструкция из нержавеющей стали, соответствующая уровню взрывостойкости Exia IIC T6 Ga
•Низкая стоимость
Долгий срок службы, низкое энергопотребление, модульная конструкция, легкая для интеграции
Размеры
| Параметры | TЭхническийЯ...Индикаторы |
| Измерительный газ | Метан |
| Принцип измерения | TD-LAS |
| Режим обнаружения | Дисперсивное |
| Диапазон измерений | 0-20% ВОЛ (настраиваемый) |
| Ошибка измерения @25°C | < +0,06%VOL,0-1%VOL < + 6%Истинная стоимость, 1-20% VOL |
| Нижняя граница обнаружения | 00,2% ВОЛ |
| Минимальное разрешение | 0.01% VOL |
| Время ответа | T90<15s |
| Рабочее напряжение | 3.0VDC ~ 3,6VDC |
| Средний рабочий ток | < 30 мА |
| Пиковое течение | <210mA |
| Режим вывода | Стандартный серийный порт TTL |
| Рабочая температура | -40°C ~ +70°C |
| Рабочая влажность | 0 ~ 99% RH (конденсация) |
| Знак, не подвергающийся взрыву | Ex ia IICT6 Га |
| Параметр внутренней безопасности | Уай:3.3В II:50mA Пи:0.250W Ci:20uF Ли:3.14uH |
| Степень защиты | IP66 |
| Масса продукта | 255 г |
| Размеры продукции | φ41,7 ммx63,6 мм |
a) Датчик непрерывно выводит измеренную концентрацию метана, измеренную температуру, измеренное давление, мощность лазерного сигнала,температура работы лазера и код неисправности через стандартный серийный порт TTL
b) Он имеет функцию самоиспытания, которая может обнаружить, нормальны ли лазер, фотоэлектрический детектор и датчик стабилизации напряжения, что помогает устранить точку отказа.
Интерфейс и определение коммуникации
Форма интерфейса: SH1.0mm/4P
Длина кабеля: 200 мм
| Число | Ввоня | Я...ИнтерфейсdОкончание |
| 1 | Красный | ВКК |
| 2 | Черный | ГНД |
| 3 | Синий | RX |
| 4 | Зеленый | TX |
Протокол связи
(1) Конфигурация интерфейса связи
Серийный порт UART: скорость передачи Baud: 115200, биты данных: 8 бит,
Стоп бит: 1 бит, паритет бит: без проверки
(2) Описание протокола связи
| Номер последовательности байтов | Код функции | Номер байта | Единица | Пример |
| 0 | Голова рамы | 1 | - | А. |
| 1-7 | Концентрация | 7 | % ВОЛ | +000.00 |
| 8 | Пустое место | 1 | - | |
| 9-13 | Температура окружающей среды | 5 | °C | +23.7 |
| 14 | Пустое место | 1 | - | |
| 15-21 | Давление окружающего воздуха | 7 | hPa | 1006.22 |
| 22 | Пустое место | 1 | - | |
| 23-27 | Интенсивность света | 5 | - | +16.1 |
| 28 | Пустое место | 1 | - | |
| 29-35 | Коэффициент прироста | 7 | - | В + 6.0 |
| 36 | Пустое место | 1 | - | |
| 37-38 | Код ошибки | 2 | - | 00 |
| 39 | Пустое место | 1 | - | |
| 40-41 | Код проверки Xor | 2 | - | 3D |
| 42 | Характер возврата перевозки | 1 | ||
| 43 | Характер разрыва строки | 1 |
После включения датчика он проходит период предварительной обработки (6-10 с), а затем начинает периодически (1 Гц) выводить строку фиксированной длины.
Анализ выходной строки (образец):
A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13
A: голова рамы;
+000.00: значение концентрации метана, с двумя запятой, единицы в % объема;
+ 24.0: температура окружающей среды, в единице °C;
1006.22: давление окружающей среды в единице hPa;
16.1: интенсивность лазерного света и эффективный диапазон 3.6 21.6;
006.0: коэффициент увеличения, нормальный диапазон 1,0-126.0;
00: коды неисправностей
01: аномальный оптический сигнал; 02; температура окружающей среды или аномальное давление; оптический сигнал слишком силен; 04 аномалия лазерной температуры;
05: световой сигнал слишком слабый;
13: xor код проверки
Код ошибки
| Код ошибки | Значение | Код ошибки | Значение |
| 0 | Датчик работает нормально | 3 | Сигнал лазера очень сильный. |
| 1 | Сигнал фотодетектора ненормальный. | 4 | Аномалия температуры лазера |
| 2 | Необычность датчика температуры и давления | 5 | Лазерный сигнал слишком слабый. |
Предупреждения
a) рабочее напряжение датчика составляет 3,3 В, а уровень серийного интерфейса - 3,3 В;
b) датчик содержит высокоточные оптические компоненты, пожалуйста, избегайте сильного столкновения;
в) Условия рабочей среды: -40°C ~ +70°C
d) Относительная влажность 0-99% RH (неконденсация).
Примечание: рабочее напряжение датчика составляет 3,3 В. Запрещается подключать к датчику напряжение питания, превышающее 3,6 ВДЦ, чтобы избежать повреждения датчика.
