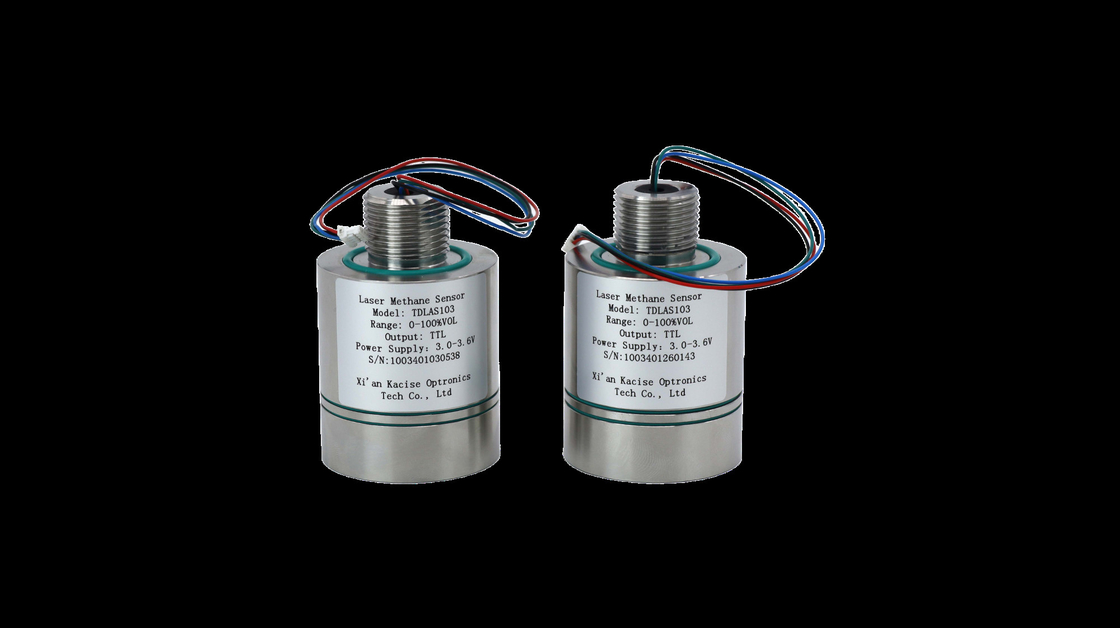

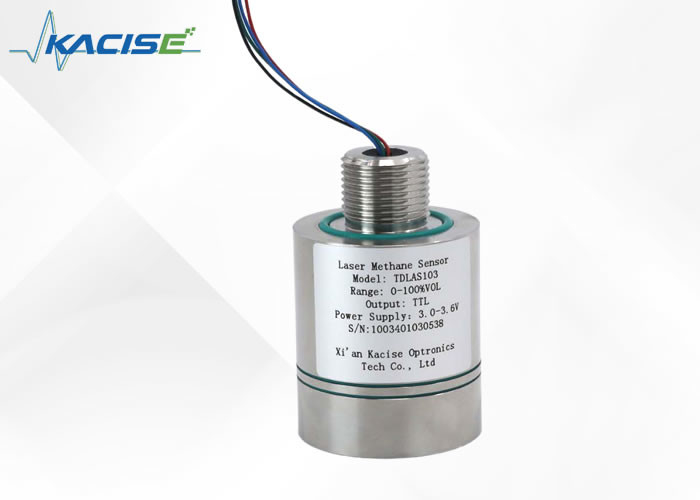

Мощный и точный метановый лазерный датчик метана с защитой IP66

Введение

3,3-вольтный датчик метана, использующий технологию TD-LAS, обнаруживает метан через свой "спектр отпечатков пальцев" с лазером 1653,7 нм, избегая помех от водяного пара и других газов.Сочетание методов прямой и модуляции длины волны, наряду с конструкцией оптического пути типа "N", он достигает высокой чувствительности и точности.Он включает в себя низкотемпературные лазерные компоненты и алгоритм компенсации температуры для широкой адаптации к окружающей средеБлагодаря стандартизированным протоколам связи и натянутому интерфейсу установки, этот датчик универсален и подходит для обнаружения утечек метана в угольных шахтах, химических заводах, ресторанах,и подземные зоны.

Особенность

•Высокая точность обнаружения

Технология прямой модуляции и модуляции длины волны в сочетании с конструкцией сложенного оптического пути, погрешность измерения ≤±6% истинное значение @25°C

•Хорошая адаптивность к окружающей среде

Широкий алгоритм коррекции компенсации температуры, может соответствовать требованиям -40 ~ + 70 °C

•Сильное противовмешательство

Технология обнаружения лазерной абсорбции метана "спектром отпечатков пальцев", противоотравления, противоводяного пара и других газовых помех;

•Сильная конструктивная защита

Конструкция из нержавеющей стали, соответствующая уровню взрывостойкости Exia IIC T6 Ga

•Низкая стоимость

Долгий срок службы, низкое энергопотребление, модульная конструкция, легкая для интеграции

Размеры

Технические параметры:

Применение:

a) Датчик непрерывно выводит измеренную концентрацию метана, измеренную температуру, измеренное давление, мощность лазерного сигнала,температура работы лазера и код неисправности через стандартный серийный порт TTL

b) Он имеет функцию самоиспытания, которая может обнаружить, нормальны ли лазер, фотоэлектрический детектор и датчик стабилизации напряжения, что помогает устранить точку отказа.

Интерфейс и определение коммуникации

Форма интерфейса: SH1.0mm/4P

Длина кабеля: 200 мм

Протокол связи

(1) Конфигурация интерфейса связи

Серийный порт UART: скорость передачи Baud: 115200, биты данных: 8 бит,

Стоп бит: 1 бит, паритет бит: без проверки

(2) Описание протокола связи

После включения датчика он проходит период предварительной обработки (6-10 с), а затем начинает периодически (1 Гц) выводить строку фиксированной длины.

Анализ выходной строки (образец):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: голова рамы;

+000.00: значение концентрации метана, с двумя запятой, единицы в % объема;

+ 24.0: температура окружающей среды, в единице °C;

1006.22: давление окружающей среды в единице hPa;

16.1: интенсивность лазерного света и эффективный диапазон 3.6 21.6;

006.0: коэффициент увеличения, нормальный диапазон 1,0-126.0;

00: коды неисправностей

01: аномальный оптический сигнал; 02; температура окружающей среды или аномальное давление; оптический сигнал слишком силен; 04 аномалия лазерной температуры;

05: световой сигнал слишком слабый;

13: xor код проверки

Код ошибки

Предупреждения

a) рабочее напряжение датчика составляет 3,3 В, а уровень серийного интерфейса - 3,3 В;

b) датчик содержит высокоточные оптические компоненты, пожалуйста, избегайте сильного столкновения;

в) Условия рабочей среды: -40°C ~ +70°C

d) Относительная влажность 0-99% RH (неконденсация).

Примечание: рабочее напряжение датчика составляет 3,3 В. Запрещается подключать к датчику напряжение питания, превышающее 3,6 ВДЦ, чтобы избежать повреждения датчика.
