Нелинейность взрывостойкого датчика давления ±0,5%FS -30-60C Диапазон измерений 0-30...160MPa

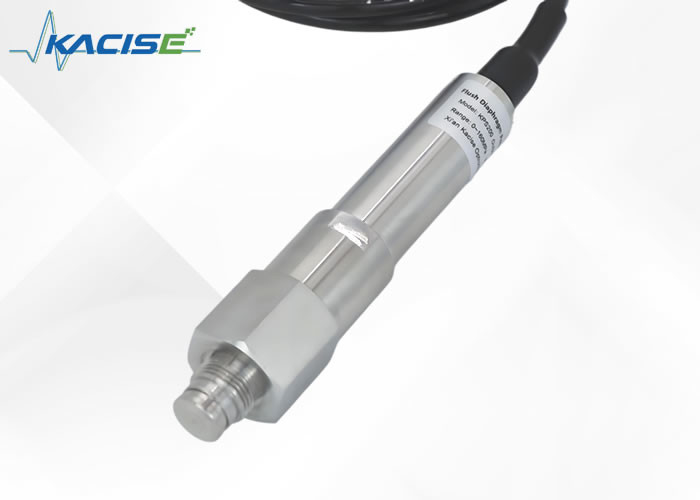

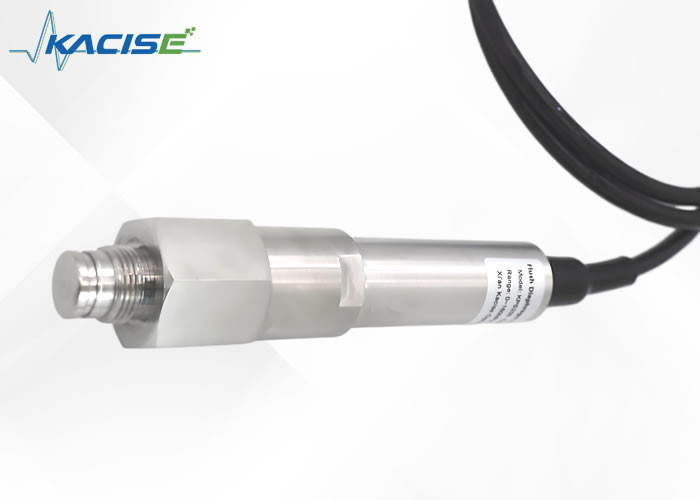

KPS200 Передатчик давления с мембраной

1.Введение

Измеритель давления высокого давления является еще одним результатом внедрения и усвоения нашей компанией технологий зарубежных продуктов.и он имеет характеристики высокой реакции, высокая точность, твердая структура, коррозионная стойкость, вибрационная стойкость, высокая производительность и высокая стоимость.

Продукт широко используется в нефтяной промышленности, особенно для измерения высокого давления импортных грязевых насосов, грузовиков-фрактеров, цементных грузовиков и т. д.и является предпочтительным передатчиком для замены импортируемых продуктов.

Этот взрывостойкий тип соответствует требованиям стандартов GB3836.1-2010 и GB3836.4-2010 и получил сертификат взрывостойкости.

Взрывостойкий продукт подходит для случаев, когда могут появиться взрывоопасные газы. Соответствующие взрывостойкие зоны - зона 1 и зона 2, а типичным представительным газом является пропан.

2Размер

3.Технические спецификации

4Транспорт, упаковка и хранение

4.1 Транспорт

Проверьте, не поврежден ли прибор во время транспортировки.

4.2 Упаковка и хранение

Не снимайте упаковку перед установкой.

4.3 Допустимые условия хранения:

Температура хранения: -40 ~ + 70 °C

Влажность хранилища: 45% ~ 75% относительная влажность (без конденсации)

5Установка

Элемент, чувствительный к давлению, используемый в этом продукте, передает давление через чувствительную к давлению диафрагму.

▶ Ни в коем случае не прикасайтесь к внутренней части интерфейса давления.

5.1 Подготовка к установке

Проверить, что изображение передатчика хорошее;

Площадь уплотнения интерфейса давления передатчика чистая и не повреждена;

Рассмотреть применимость измеряемой среды;

Температура окружающей среды и средняя температура должны соответствовать техническим спецификациям продукта;

Здесь достаточно места для безопасной электроустановки.

5.2 Метод установки и уплотнения передатчика: прямая нить, уплотнительная поверхность использует уплотнительное кольцо

Внутренняя нить установки:

Внутренняя глубина нити установки передатчика должна быть больше длины нити.

5.3 Электрическая система передатчика

Чтобы обеспечить уровень защиты продукта, не забудьте заблокировать разъем во время подключения электроэнергии.

Источник питания: подробности см. на этикетке продукта (источник питания должен соответствовать требованиям соответствующих стандартов, а система питания должна быть надежной.) Внутренне безопасный взрывозащищенный передатчик питается от защитного барьера.

Требования к электрическому соединению: выберите кабель диаметром, соответствующим железе кабеля, и железа кабеля и розетка должны быть нетронуты.

Требования к электрическому соединению: см. на этикетке продукта определение проводки

Определение фиксатора продукта:

Черный: источник питания V+

Красный: выходный сигнал OUT (двухпроводная система)

6Разборка, обслуживание, очистка и ремонт

6.1 Разборка изделия

Передатчик используется в опасных местах, таких как токсичные, вредные, высокие температуры и высокое давление.

▶ Пожалуйста, следуйте инструкциям.

▶ Носите необходимые средства защиты.

Передатчик давления должен быть нагнетаем и отключен, отключить электрическое соединение, и использовать английский ключ, чтобы удалить его.

6.2 Услуги по обслуживанию

Передатчик не требует технического обслуживания при нормальном использовании и обслуживается только производителем.

При использовании взрывостойких передатчиков неправильная эксплуатация приведет к отказу в взрывостойкости.

▶ Не допускается использовать взрывостойкие изделия, которые являются безопасными по своей сути, для замены компонентов или конструкций цепей, чтобы не повлиять на взрывостойкость изделия.

6.3 Уборка

Использование неправильного моющего средства повредит этикетке продукта

▶ Не используйте раздражающие чистящие средства.

▶ Не используйте опасные или острые чистящие приборы.

▶ Не используйте абразивные тряпки или губки.

Для очистки необходимо использовать чистую воду и традиционные чистящие средства.Вытрить поверхность передатчика мягкой влажной тканью.

6.4 Ремонт

Оставшиеся среды могут привести к телесным повреждениям, повреждению имущества и экологическому повреждению

Остатки на демонтированном передатчике давления могут нанести вред персоналу, окружающей среде и оборудованию.

▶ С опасными веществами, включая данные о безопасности материалов соответствующих носителей.

При транспортировке передатчика давления обратите внимание на следующие моменты:

Все поставленные инструменты не должны содержать опасных веществ (например, кислоты, щелочи, растворы и т.д.) и должны быть очищены перед возвратом.следует использовать оригинальную упаковку или подходящую транспортную упаковку.

6.5 Удаление

Неправильное обращение с продуктом может нанести вред окружающей среде.

Утилизируйте компоненты передатчика и упаковочные материалы экологически безопасным образом и в соответствии с национальными правилами утилизации отходов.

7. Недостатки

В случае возникновения неисправности в передатчике сначала проверьте, правильно ли передатчик установлен от под давлением и электрического соединения.

Частые неисправности и решения следующие:
